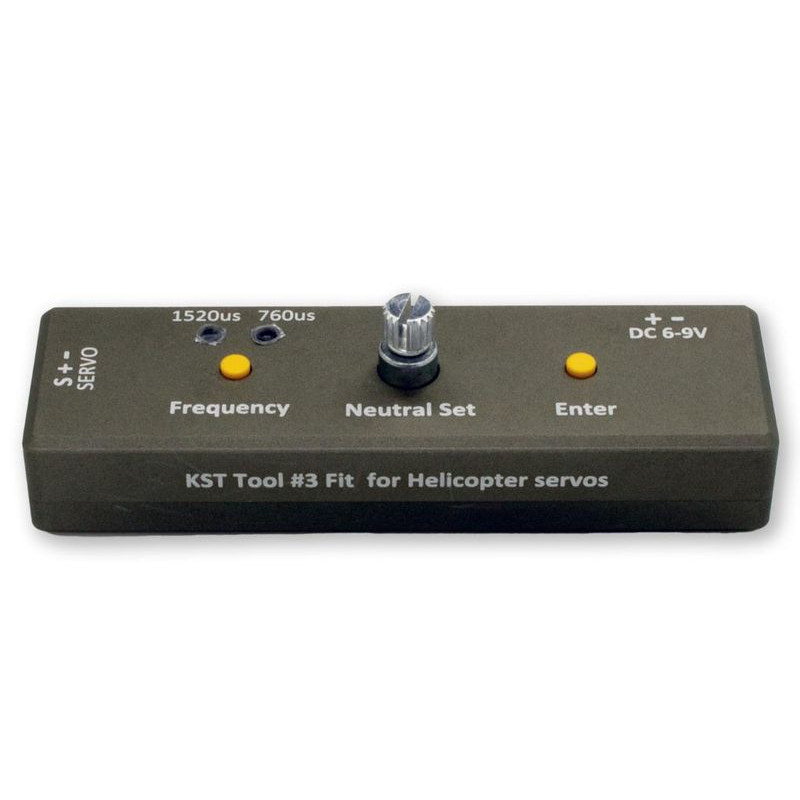

KST PROGRAMATOR KST-Tool 3 (KST-6003)

"KST-Tool 3 Ustawienie przełącznika "Centrum serwa" 1520/760us"
Urządzenie programujące odpowiednie dla wersji serw KST V3.0, V6.0 i V8.0
(nie nadaje się dla KST DS215 V3.0)

Dokładne ustawienie „centrum serwa” poprzez przełączanie POTI impulsu sterującego 760/1520 us

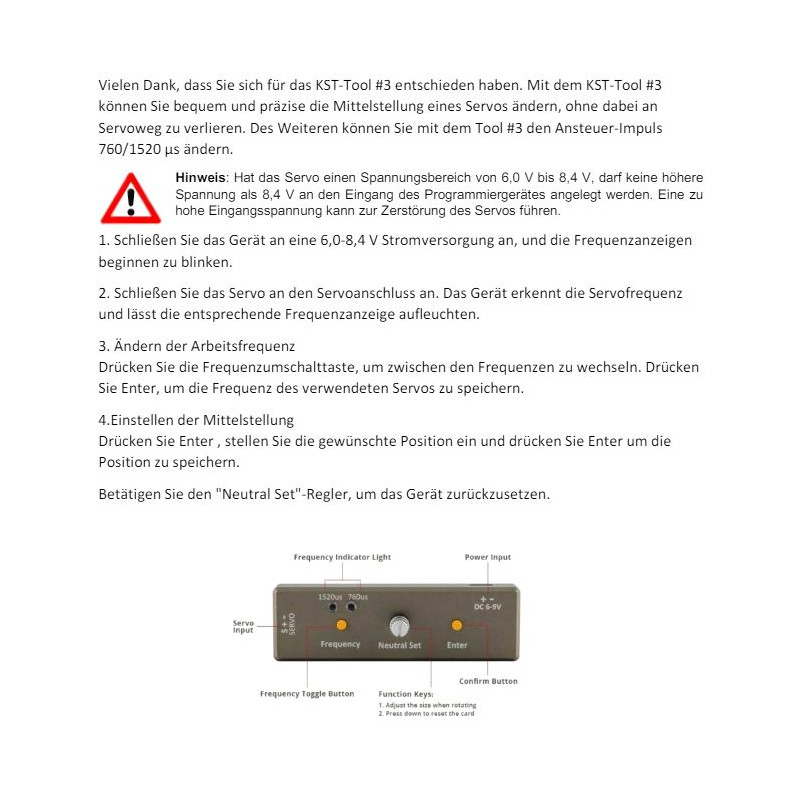

Dzięki narzędziu KST-Tool #3 można łatwo i precyzyjnie zmienić pozycję środkową serwomechanizmu bez utraty skoku serwomechanizmu.
Można również użyć narzędzia #3 do zmiany impulsu sterującego 760/1520 μs za pomocą narzędzia nr 3.
Uwaga: Jeśli serwomechanizm ma zakres napięcia od 6,0 V do 8,4 V, nie należy stosować napięcia wyższego niż 8,4 V.
Napięcie wyższe niż 8,4 V może zostać przyłożone do wejścia urządzenia programującego. Jeśli napięcie wejściowe jest zbyt
Jeśli napięcie wejściowe jest zbyt wysokie, serwomechanizm może ulec zniszczeniu.
1. podłącz urządzenie do zasilania 6,0-8,4 V, a wskaźniki częstotliwości zaczną migać.
zaczną migać.
2. podłącz serwomechanizm do złącza serwomechanizmu. Urządzenie rozpozna częstotliwość serwomechanizmu
i podświetli odpowiedni wyświetlacz częstotliwości.
3. Zmiana częstotliwości roboczej
Naciśnij przycisk zmiany częstotliwości, aby przełączać się między częstotliwościami. Naciśnij przycisk
Enter, aby zapisać częstotliwość używanego serwomechanizmu.
4. Ustawianie pozycji środkowej
Naciśnij Enter , ustaw żądaną pozycję i naciśnij Enter, aby zapisać pozycję.
aby zapisać pozycję.
Naciśnij przycisk "Neutral Set", aby zresetować urządzenie.

*Postępuj zgodnie z załączoną do produktu instrukcją.
