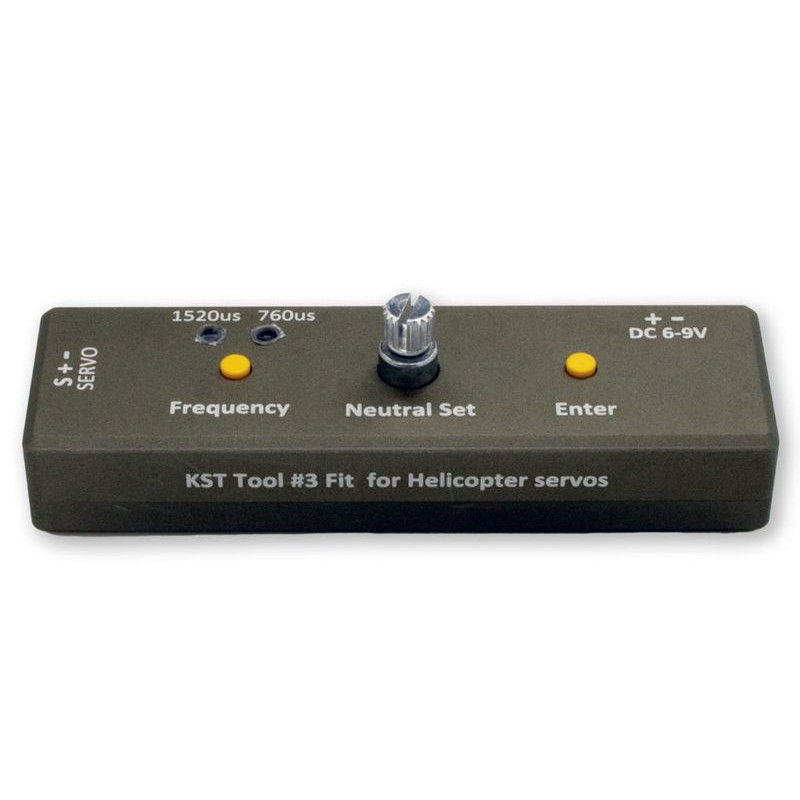

KST-Tool 3 PROGRAMÁTOR (KST-6003)

"Nastavení přepínače KST-Tool 3 "Servo Center" 1520/760us"
Programovací zařízení vhodné pro serva KST verzí V3.0, V6.0 a V8.0
(není vhodné pro KST DS215 V3.0)

Přesné nastavení "středu serva" přepnutím řídicího impulsu POTI 760/1520 us

Pomocí nástroje KST-Tool #3 můžete snadno a přesně měnit polohu středu serva bez ztráty dráhy serva.
Pomocí nástroje č. 3 můžete také měnit řídicí puls 760/1520 μs pomocí nástroje č. 3.
Poznámka: Pokud má servo napěťový rozsah 6,0 V až 8,4 V, nepoužívejte napětí vyšší než 8,4 V.
Napětí vyšší než 8,4 V může být přivedeno na vstup programovacího zařízení. Pokud je vstupní napětí příliš vysoké
Pokud je vstupní napětí příliš vysoké, může dojít ke zničení serva.

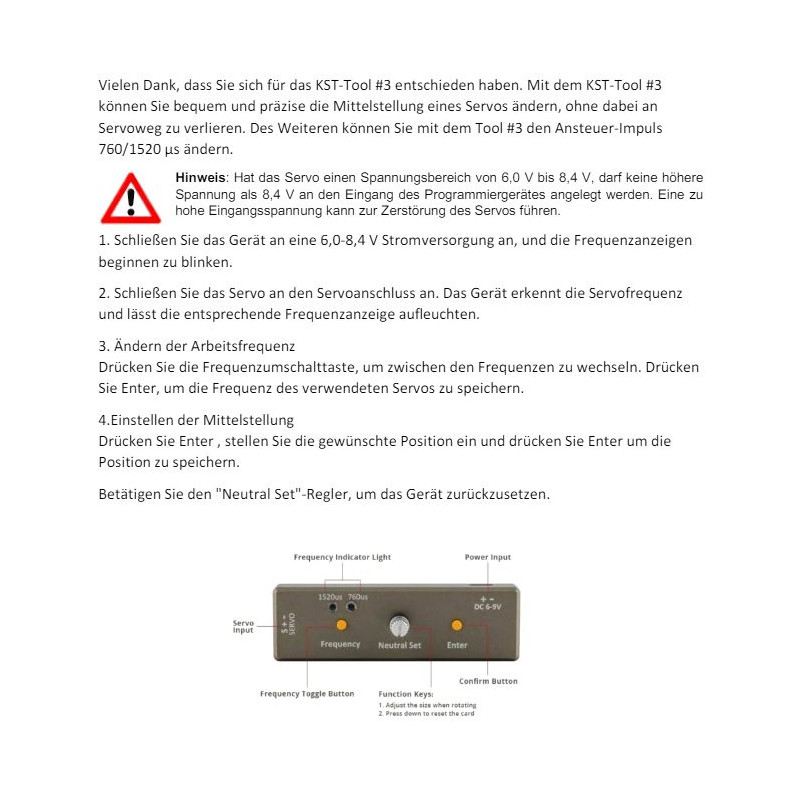

1. připojte přístroj k napájecímu napětí 6,0-8,4 V, začnou blikat indikátory frekvence.
začnou blikat.
2. připojte servo ke konektoru serva. Jednotka rozpozná frekvenci serva
a rozsvítí příslušný ukazatel frekvence.
3. Změna provozní frekvence
Stisknutím tlačítka pro změnu frekvence přepínejte mezi frekvencemi. Stiskněte tlačítko
Enter pro uložení frekvence používaného serva.
4. Nastavení středové polohy
Stiskněte tlačítko Enter , nastavte požadovanou polohu a stisknutím tlačítka Enter polohu uložte.
pro uložení polohy stiskněte tlačítko .
Stiskněte tlačítko Neutral Set pro resetování jednotky.

*Postupujte podle pokynů dodaných s výrobkem.
