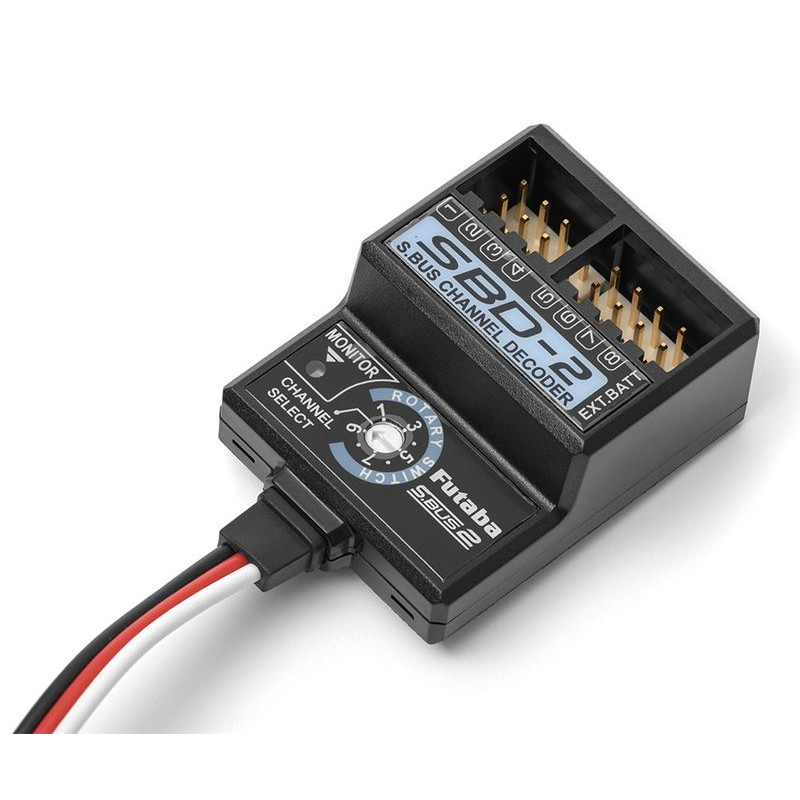

FUTABA S.BUS DECODER SBD-2

Ośmiokanałowy dekoder S-BUS/S.BUS2 umożliwiający podłączenie do ośmiu konwencjonalnych serwomechanizmów do magistrali szeregowej S-BUS lub S.BUS2, odpowiedni dla analogowych i cyfrowych serwomechanizmów z zasilaniem 4,8-7,4 V (4-6 ogniw NiMH, 2S LiPo, LiFe). Dekoder i serwomechanizmy mogą być zasilane z odbiornika lub z oddzielnego akumulatora podłączonego do dekodera. Działanie dekodera jest sygnalizowane za pomocą diody LED.

Przypisanie kanału wyjściowego SBD-2

można zmienić za pomocą przełącznika na dekoderze w 9 możliwych kombinacjach, dzięki czemu podłączone konwencjonalne serwomechanizmy będą reagować na sygnał sterujący danego kanału.

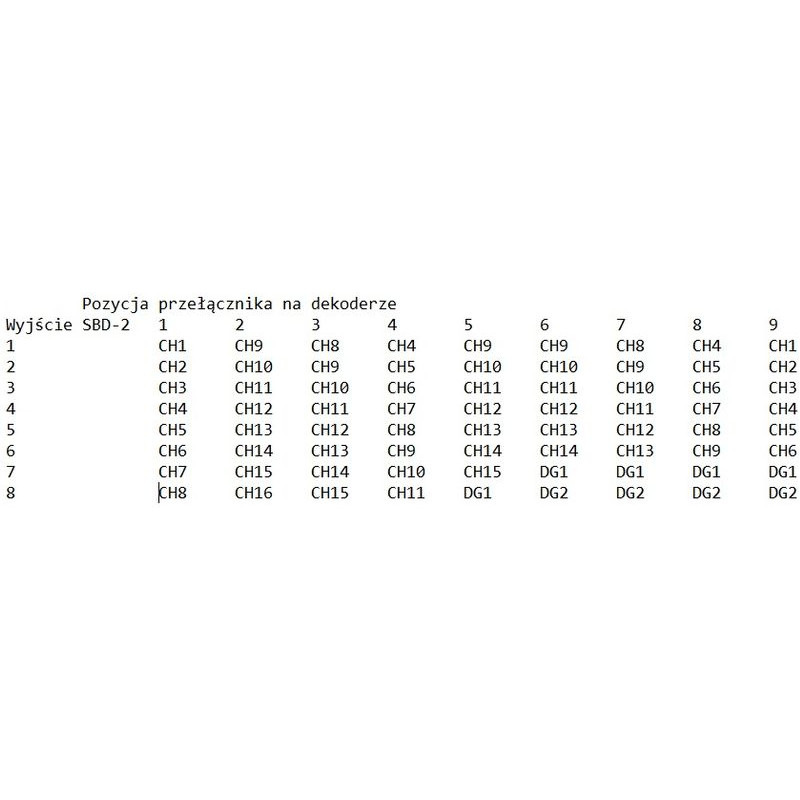

( Tabela w załączniku ze zdjęciami )

Korzystanie z dekodera: wejście SBD-2 jest podłączone do portu S.BUS lub S.BUS2 odbiornika (lub do rozdzielacza podłączonego do portu S.BUS/S.BUS2), a konwencjonalne serwomechanizmy (analogowe i cyfrowe) są podłączone do wyjść. Możliwe jest również podłączenie serwomechanizmów S.BUS/S.BUS2; w tym przypadku serwomechanizm S.BUS/S.BUS2 będzie działał jako klasyczny serwomechanizm na kanale ustawionym dla wyjścia SBD-2, a nie na kanale zapisanym w pamięci serwomechanizmów.

Korzystanie z dekodera: wejście SBD-2

jest podłączone do portu S.BUS lub S.BUS2 odbiornika (lub do koncentratora podłączonego do portu S.BUS/S.BUS2), a wyjścia są podłączone do konwencjonalnych serwomechanizmów (analogowych i cyfrowych). Możliwe jest również podłączenie serwomechanizmów S.BUS/S.BUS2; w takim przypadku serwomechanizm S.BUS/S.BUS2 będzie działał jako klasyczny serwomechanizm na kanale ustawionym dla wyjścia SBD-2, a nie na kanale zapisanym w pamięci serwomechanizmów.

Zasilanie dekodera i serwomechanizmów

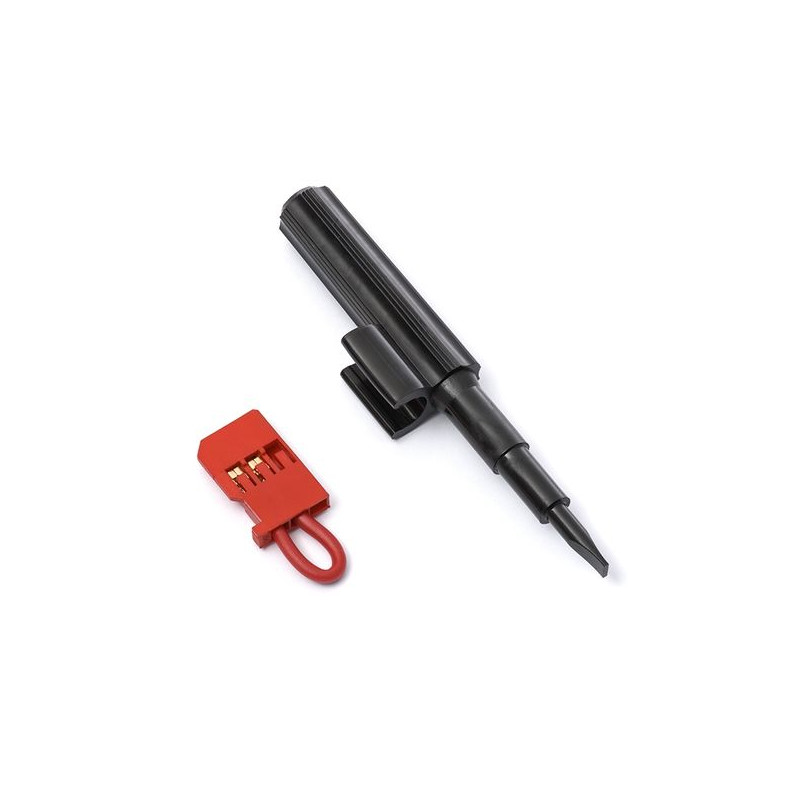

Jeśli nie jest używana duża liczba mocnych serwomechanizmów, dekoder i serwomechanizmy mogą być zasilane bezpośrednio z odbiornika za pośrednictwem kabla wejściowego dekodera podłączonego do portu S.BUS/S.BUS2 odbiornika. Jeśli używana jest duża liczba serwomechanizmów i mocnych/szybkich serwomechanizmów o wysokim poborze prądu, zaleca się użycie oddzielnego zasilacza dla serwomechanizmów - w tym przypadku zworka zwarciowa jest usuwana z gniazda zasilania dekodera, a w jej miejsce podłączana jest bateria do zasilania podłączonych serwomechanizmów. Pozwala to na łatwe zaimplementowanie oddzielnego zasilania serwomechanizmów (nawet w kilku obwodach przy użyciu wielu dekoderów) bez potrzeby stosowania jakichkolwiek tablic rozdzielczych/skrzynek.

Dane techniczne:

• Zasilanie (napięcie nominalne) [V]: 4,8 - 7,4
• Długość [mm]: 39.3
• Szerokość [mm]: 29.6
• Wysokość [mm]: 15.8
• Waga [g]: 14.2

*Postępuj zgodnie z dołączoną do produktu instrukcją.
