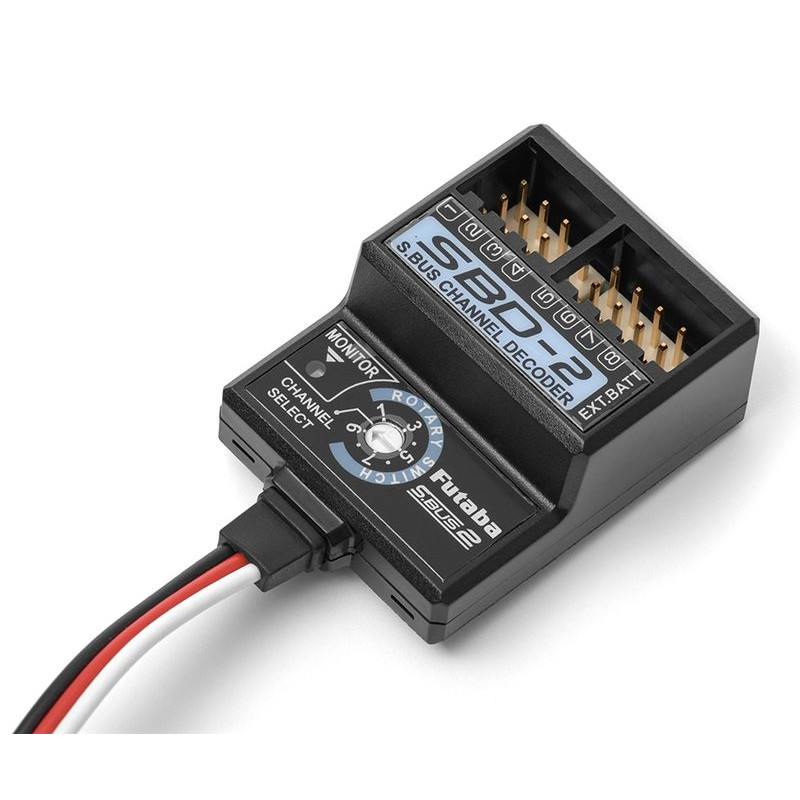

DEKODÉR SBĚRNICE FUTABA SBD-2

Osmikanálový dekodér S-BUS/S.BUS2 umožňující připojení až osmi běžných serv k sériové sběrnici S-BUS nebo S.BUS2, vhodný pro analogová a digitální serva s napájením 4,8-7,4 V (4-6 NiMH, 2S LiPo, LiFe články). Dekodér a serva mohou být napájeny z přijímače nebo ze samostatného akumulátoru připojeného k dekodéru. Provoz dekodéru je indikován LED diodou.

Přiřazení výstupních kanálů SBD-2

lze měnit pomocí přepínače na dekodéru v 9 možných kombinacích, takže připojená běžná serva budou reagovat na řídicí signál příslušného kanálu.

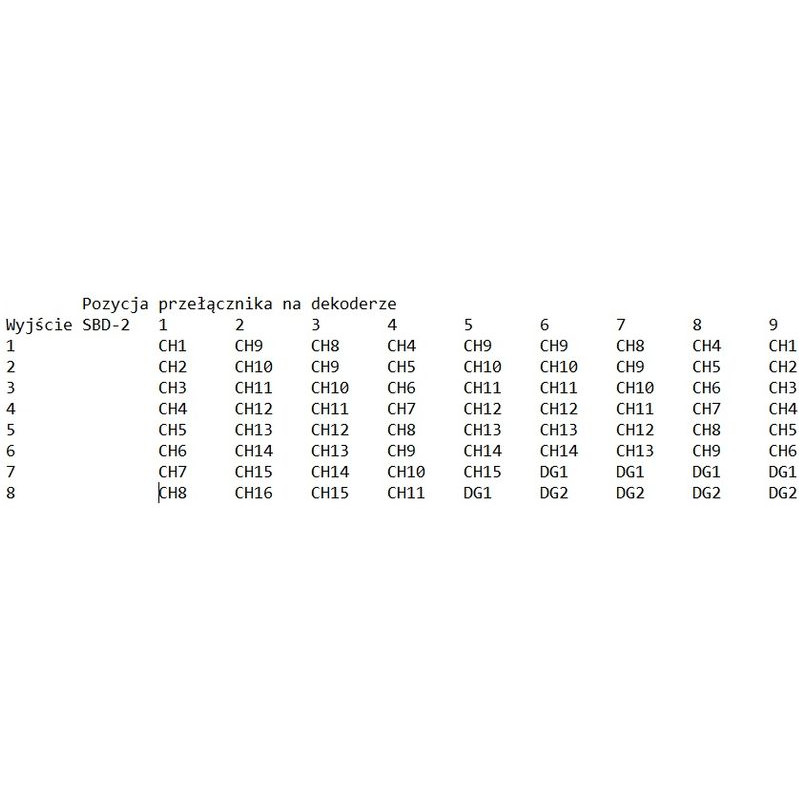

( Tabulka v příloze s fotografiemi)

Použití dekodéru: vstup SBD-2 se připojí k portu S.BUS nebo S.BUS2 přijímače (nebo k rozbočovači připojenému k portu S.BUS/S.BUS2) a k výstupům se připojí konvenční serva (analogová a digitální). Je také možné připojit serva S.BUS/S.BUS2; v tomto případě bude servo S.BUS/S.BUS2 pracovat jako konvenční servo na kanálu nastaveném pro výstup SBD-2, nikoli na kanálu uloženém v paměti serv.

Použití dekodéru: vstup SBD-2

je připojen k portu S.BUS nebo S.BUS2 přijímače (nebo k rozbočovači připojenému k portu S.BUS/S.BUS2) a výstupy jsou připojeny k běžným servům (analogovým a digitálním). Je také možné připojit serva S.BUS/S.BUS2; v tomto případě bude servo S.BUS/S.BUS2 pracovat jako konvenční servo na kanálu nastaveném pro výstup SBD-2, nikoli na kanálu uloženém v paměti serv.

Napájení dekodéru a serv

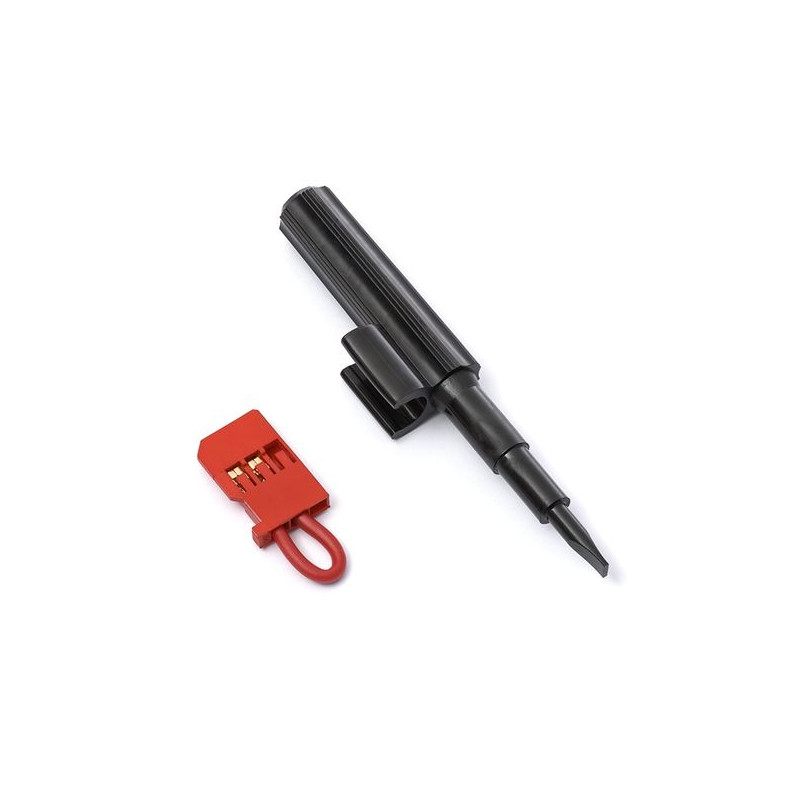

Pokud se nepoužívá velké množství výkonných serv, lze dekodér a serva napájet přímo z přijímače prostřednictvím vstupního kabelu dekodéru připojeného k portu S.BUS/S.BUS2 přijímače. Pokud se používá velký počet serv a výkonná/rychlá serva s velkým odběrem proudu, doporučuje se použít samostatný napájecí zdroj pro serva - v takovém případě se z napájecí zásuvky dekodéru odstraní propojka a místo ní se připojí baterie pro napájení připojených serv. Díky tomu lze snadno realizovat samostatné napájení serv (i v několika obvodech s použitím více dekodérů) bez nutnosti použití jakýchkoli rozvaděčů/skříněk.

Technické údaje: V případě potřeby je možné použít i další zařízení:

• Napájení (jmenovité napětí) [V]: 4,8 - 7,4
• Délka [mm]: 39.3
• Šířka [mm]: 29.6
• Výška [mm]: 15.8
• Hmotnost [g]: 14.2

*Postupujte podle pokynů přiložených k výrobku.
