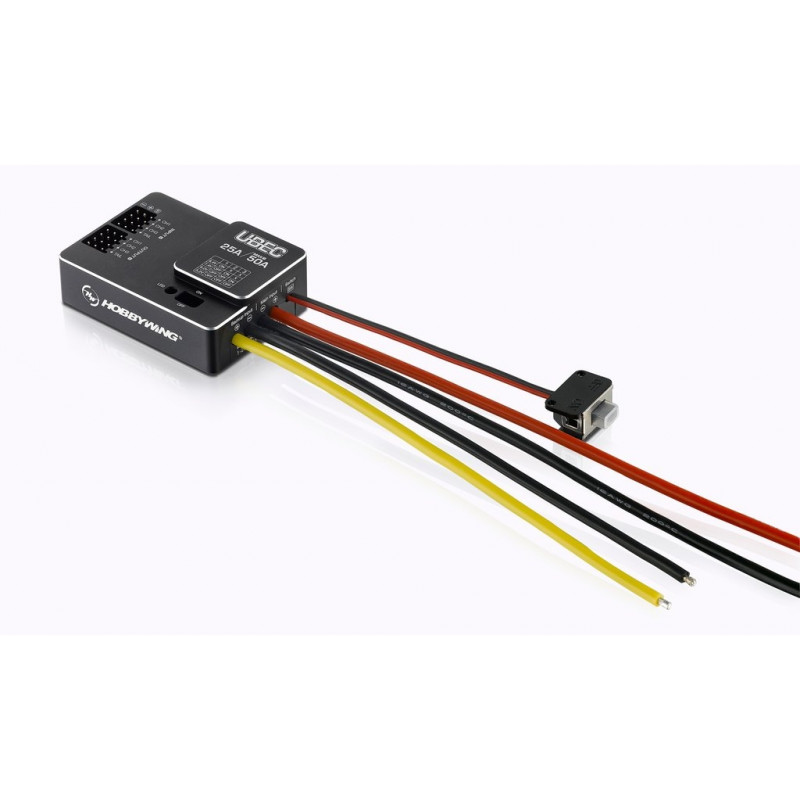

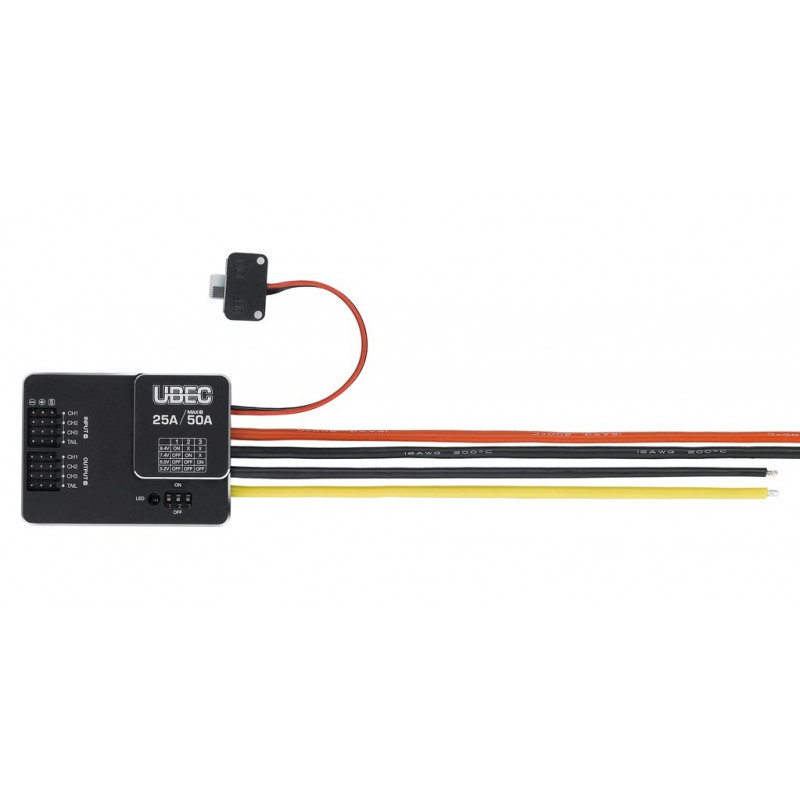

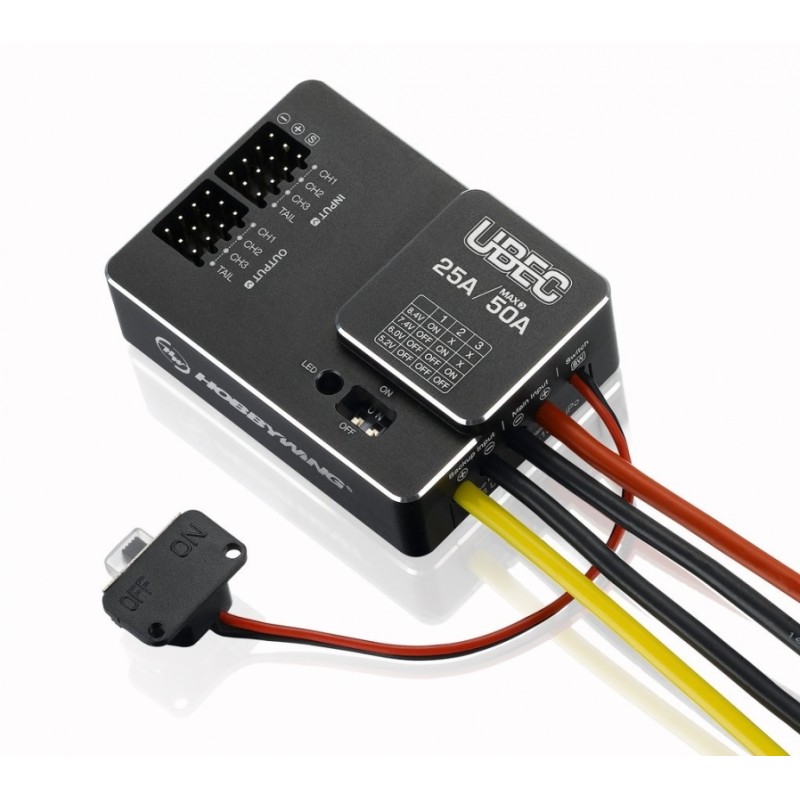

HOBBYWING REGULATOR NAPIĘCIA 25A / 3-18S LiPol / UBEC ( HW30606000 )

UBEC 25A to przełączany stabilizator mocy prądu stałego; zasilany jest z akumulatora LiPo 3-18S, napięcie wyjściowe stabilizowane jest na zadanej wartości (5,2-8,4 V). Obciążalność UBEC wynosi 25 A na stałe, chwilowe 50 A w szczycie. Dzięki temu nadaje się do dużych helikopterów, samolotów..

Wykorzystuje zaawansowany układ konwertera obniżającego napięcie DC o wydajności przekraczającej 90%.

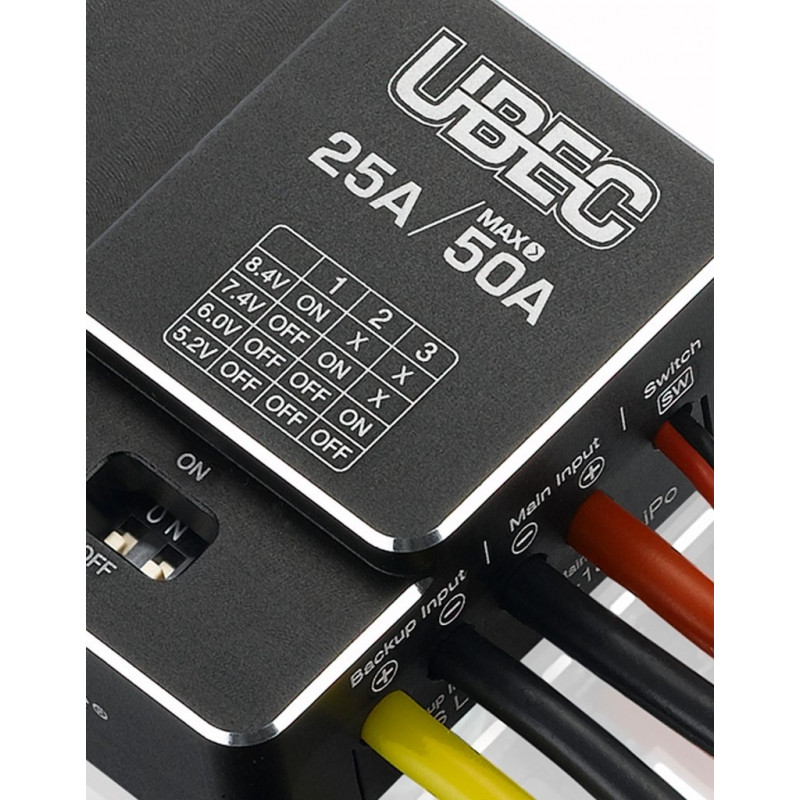

Do wyboru 4 napięcia wyjściowe (5,2 V / 6,0 V / 7,4 V / 8,4 V) odpowiednie dla wszystkich typów odbiorników, żyroskopów, serw itp. Napięcie jest wybierane za pomocą potrójnego przełącznika DIP na UBEC.
Do 8 równoległych wyjść dla większej obciążalności prądowej lub zasilania większej liczby urządzeń.
Wyposażony jest w ochronę przed przebiciem BEC, która zapobiega przedostawaniu się napięcia zasilającego do wyjścia i powodowaniu uszkodzeń odbiornika, serw i innej elektroniki.
Wyposażony jest w inne obwody zabezpieczające, takie jak zabezpieczenie nadprądowe, zwarciowe wyjścia oraz zabezpieczenie termiczne, dzięki czemu jego działanie jest bezpieczniejsze i bardziej niezawodne.
Możliwość podłączenia drugiego akumulatora zapasowego pozwala na bezpośrednie podłączenie podłączonych urządzeń elektronicznych z akumulatora zapasowego w celu utrzymania normalnej pracy w przypadku uszkodzenia głównego zasilania stabilizatora lub awarii stabilizatora UBEC.
Zewnętrzny przełącznik do łatwego włączania i wyłączania UBEC.
Aluminiowa obudowa zapewniająca bardziej wydajne chłodzenie i ekranowanie promieniowania elektromagnetycznego.
Dioda sygnalizacyjna LED wskazująca stan pracy UBEC i stan podłączenia baterii zapasowej.
Zasilacz UBEC

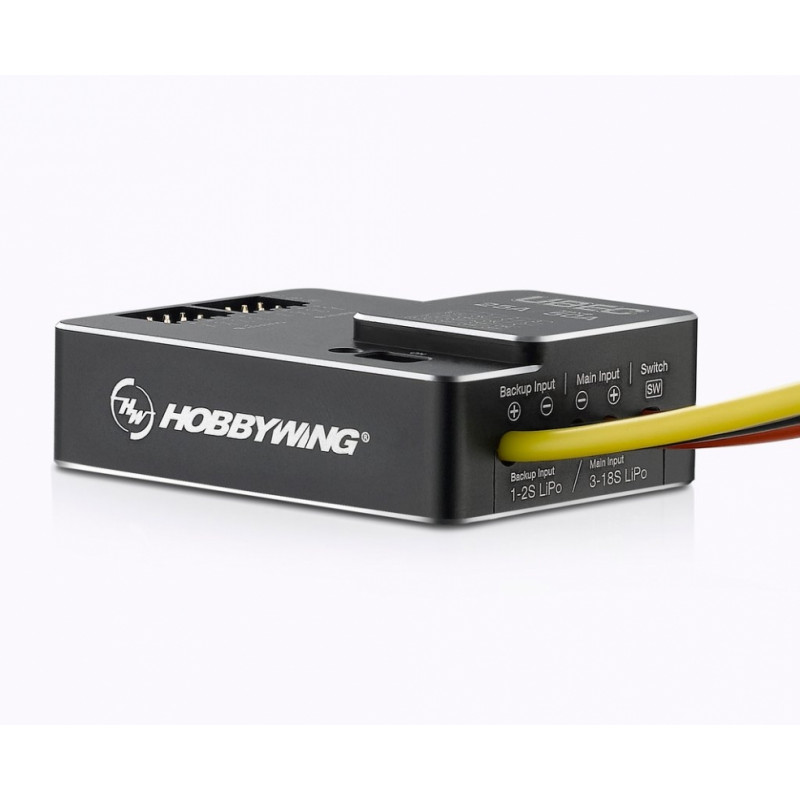

Akumulator główny 3-18S LiPo służy do zasilania UBEC podczas normalnej pracy. Gdy napięcie głównego akumulatora spadnie poniżej 9 V, UBEC przełącza się na zasilanie z akumulatora zapasowego.

Bateria zapasowa 1-2S LiPo służy do bezpośredniego zasilania podłączonych urządzeń w przypadku rozładowania lub awarii baterii głównej lub UBEC. UWAGA: Napięcie akumulatora zapasowego nie może być wyższe niż dopuszczalne napięcie robocze urządzeń podłączonych do wyjścia (wyjść) UBEC.

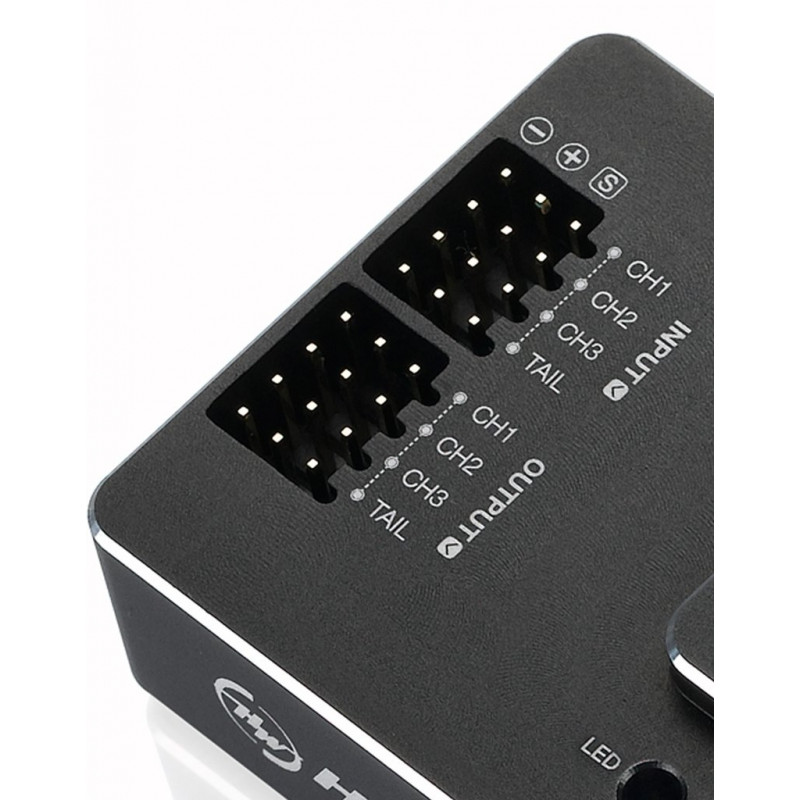

Wyjście UBEC jest podłączone do 8 trójpinowych gniazd podzielonych na 4 grupy „INPUT” i „OUTPUT”. Gniazda mają takie same połączenia styków jak zwykłe złącza serwa:

Podłączając tylko styki (+) i (-) uzyskuje się do 8 równoległych wyjść UBEC do zasilania poszczególnych urządzeń w elektronice pokładowej.

Korzystanie z UBEC:

• Model elektryczny ze sterownikiem OPTO: Podłącz UBEC bezpośrednio do wyjść akumulatora napędowego i podłącz złącze wyjściowe UBEC do gniazda akumulatora (lub innego wolnego gniazda serwa) na odbiorniku.
• Model elektryczny z regulatorem z wbudowanym stabilizatorem mocy (BEC): Przed podłączeniem UBEC należy odłączyć czerwony przewód (+) na przewodzie serwa sterownika, aby wyłączyć wbudowany BEC. W innym przypadku podłączenie UBEC jest takie samo jak w przypadku sterownika OPTO.
• Model z silnikiem spalinowym lub szybowcem: Podłącz UBEC bezpośrednio do wyjść pakietu akumulatorów i podłącz złącze wyjściowe UBEC do gniazda akumulatora (lub innego wolnego gniazda serwa) na odbiorniku.

Wskazówka: Aby zmniejszyć możliwe zakłócenia UBEC w modelu, umieść go co najmniej 5 cm od odbiornika.

Dane techniczne:

• Prąd stały [A]:
• 25Maks. prąd szczytowy [A]: 50
• Akumulator główny - ogniw LiXX: 3 - 18
• Akumulator zapasowy - ogniwa LiXX: 1 - 2
• Napięcie BEC [V]: 5,2 - 8,4
• Długość [mm]: 55
• Szerokość [mm]: 40,2
• Wysokość [mm]: 17.6
• Waga [g]: 74
