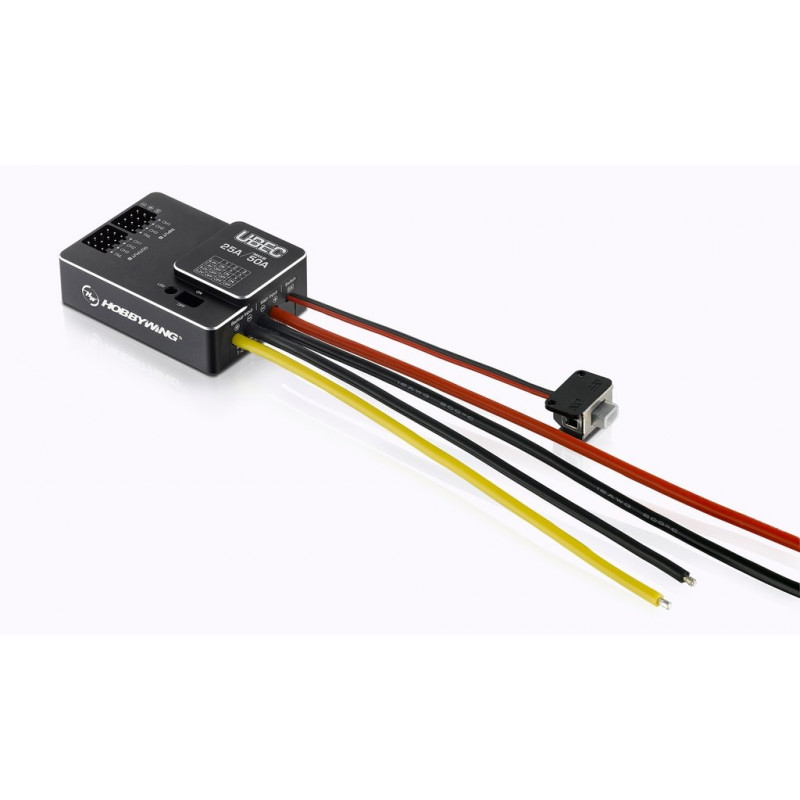

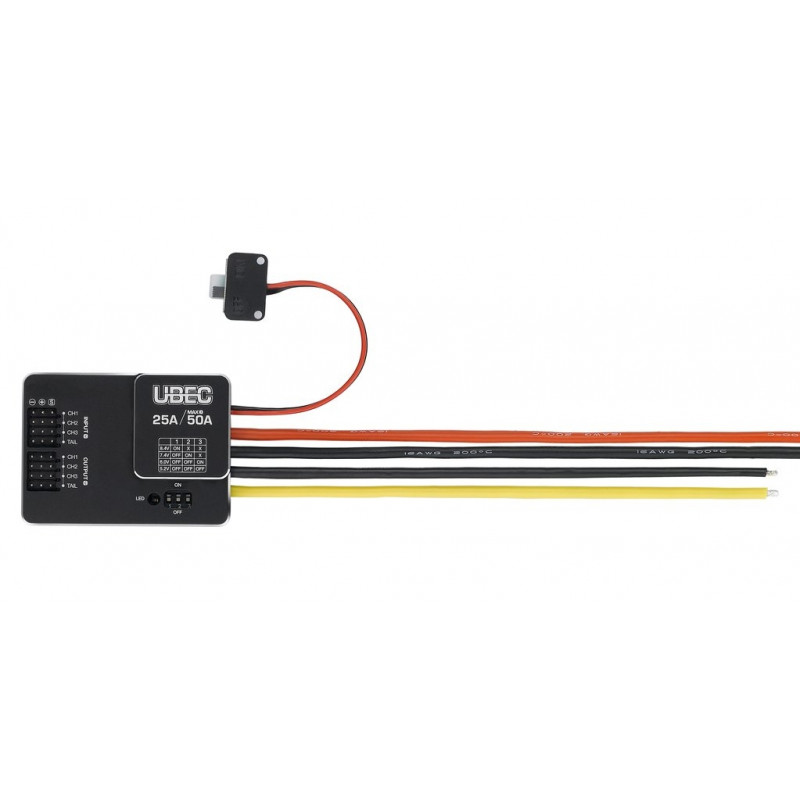

REGULÁTOR NAPÁJENÍ NAPĚTÍ 25A / 3-18SLiPol (UBEC)

UBEC 25A je přepínatelný stabilizátor stejnosměrného napájení; je napájen baterií LiPo 3-18S, výstupní napětí je stabilizováno na danou hodnotu (5,2-8,4 V). Zatížení UBEC je trvale 25 A, dočasně 50 A ve špičce. Díky tomu je vhodný pro velké vrtulníky, letadla.

Využívá pokročilý obvod DC sestupného převodníku s účinností přesahující 90%.

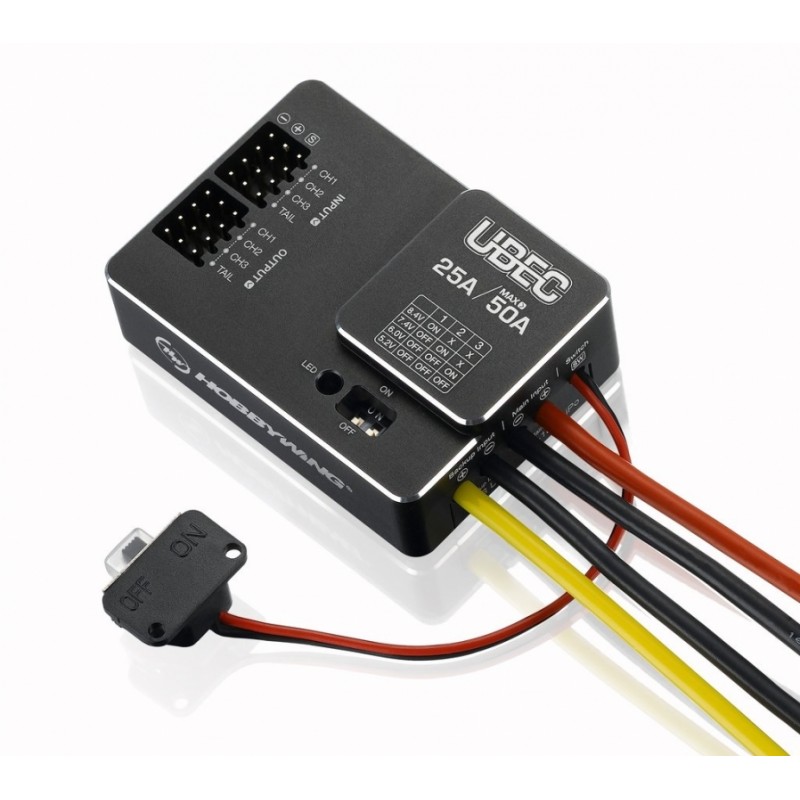

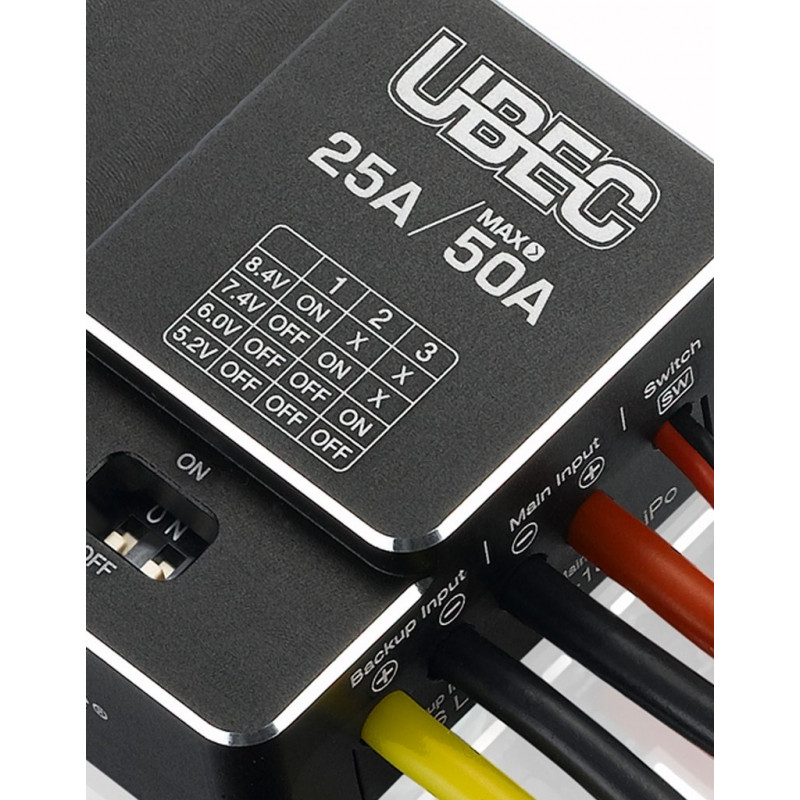

4 volitelná výstupní napětí (5,2 V / 6,0 V / 7,4 V / 8,4 V) vhodná pro všechny typy přijímačů, gyroskopů, serva atd. Napětí se volí trojitým přepínačem DIP na UBEC.
Až 8 paralelních výstupů pro vyšší proudovou kapacitu nebo napájení více zařízení.
Je vybaven ochranou proti rozbití BEC, která zabraňuje vstupu napájecího napětí na výstup a poškození přijímače, serva a další elektroniky.
Je vybaven dalšími ochrannými obvody, jako je nadproudová ochrana, zkratové výstupy a tepelná ochrana, díky čemuž je jeho provoz bezpečnější a spolehlivější.
Možnost připojení druhé záložní baterie umožňuje přímé připojení připojených elektronických zařízení ze záložní baterie, aby byl zachován normální provoz v případě poruchy hlavního napájení stabilizátoru nebo poruchy stabilizátoru UBEC.
Externí spínač pro snadné zapnutí a vypnutí UBEC.
Hliníkové pouzdro pro účinnější chlazení a stínění elektromagnetického záření.
LED indikátor indikující provozní stav UBEC a stav připojení záložní baterie.
Napájení UBEC

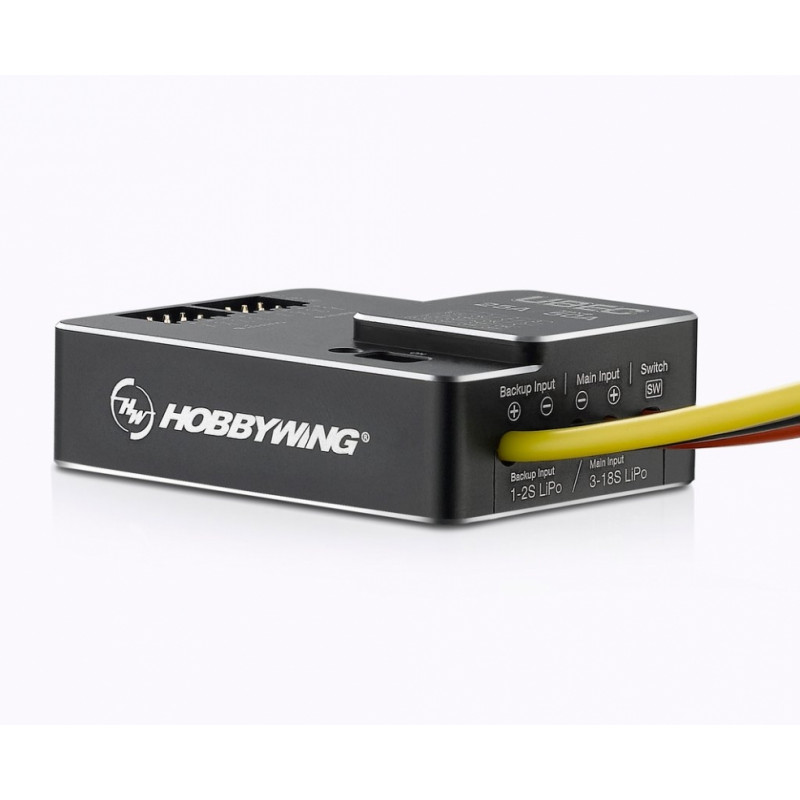

Hlavní baterie LiPo 3-18S se používá k napájení UBEC během normálního provozu. Když napětí hlavní baterie klesne pod 9 V, přepne se UBEC na záložní baterii.

Záložní baterie 1-2S LiPo se používá k přímému napájení připojených zařízení v případě vybití nebo selhání hlavní baterie nebo baterie UBEC. POZNÁMKA: Napětí záložní baterie nesmí překročit přípustné provozní napětí zařízení připojených k výstupu (výstupům) UBEC.

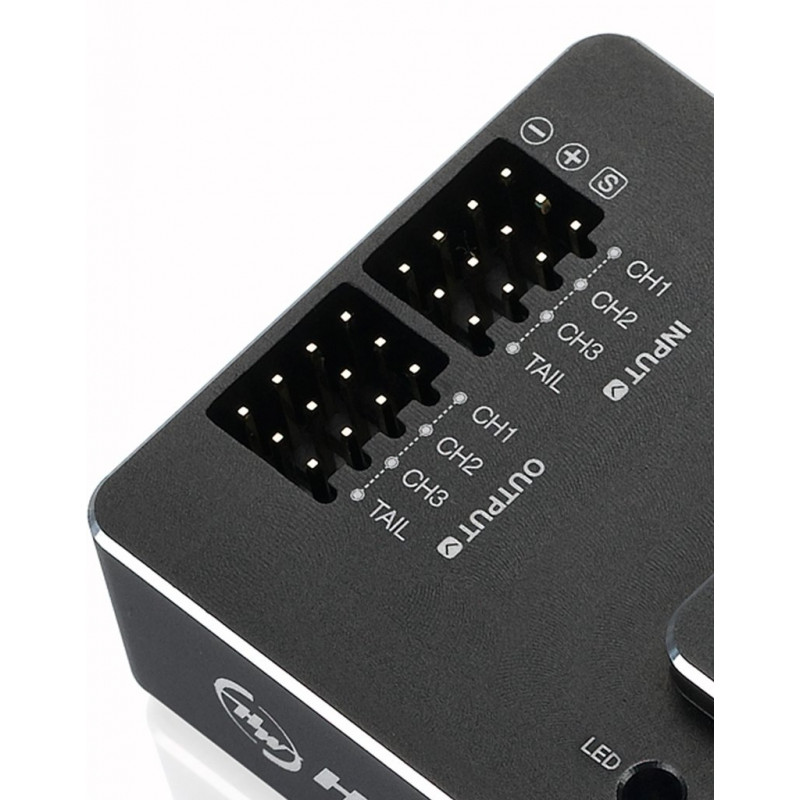

Výstup UBEC je připojen k 8 tříkolíkovým zásuvkám rozděleným do 4 skupin „INPUT“ a „OUTPUT“. Zásuvky mají stejné pinové připojení jako běžné servo konektory:

Připojením pouze kontaktů (+) a (-) lze získat až 8 paralelních výstupů UBEC pro napájení jednotlivých zařízení v palubní elektronice.

Používání UBEC:

• Elektrický model s ovladačem OPTO: Připojte UBEC přímo k výstupům baterie pohonu a připojte výstupní konektor UBEC k zásuvce baterie (nebo jiné volné zásuvce serva) na přijímači.
• Elektrický model s regulátorem se zabudovaným stabilizátorem výkonu (BEC): Před připojením UBEC odpojte červený vodič (+) na servokabelu ovladače, abyste deaktivovali vestavěný BEC. Jinak je připojení UBEC stejné jako v případě ovladače OPTO.
• Model spalovacího motoru nebo kluzáku: Připojte UBEC přímo k výstupům baterie a výstupní konektor UBEC připojte k zásuvce baterie (nebo jiné volné zásuvce serva) na přijímači.

Tip: Abyste omezili možné rušení UBEC v modelu, umístěte jej alespoň 5 cm od přijímače.

Technická data:

• Konstantní proud [A]:
• 25 Max. špičkový proud [A]: 50
• Hlavní baterie - články LiXX: 3 - 18
• Náhradní baterie - články LiXX: 1 - 2
• BEC napětí [V]: 5,2 - 8,4
• Délka [mm]: 55
• Šířka [mm]: 40.2
• Výška [mm]: 17.6
• Hmotnost [g]: 74
