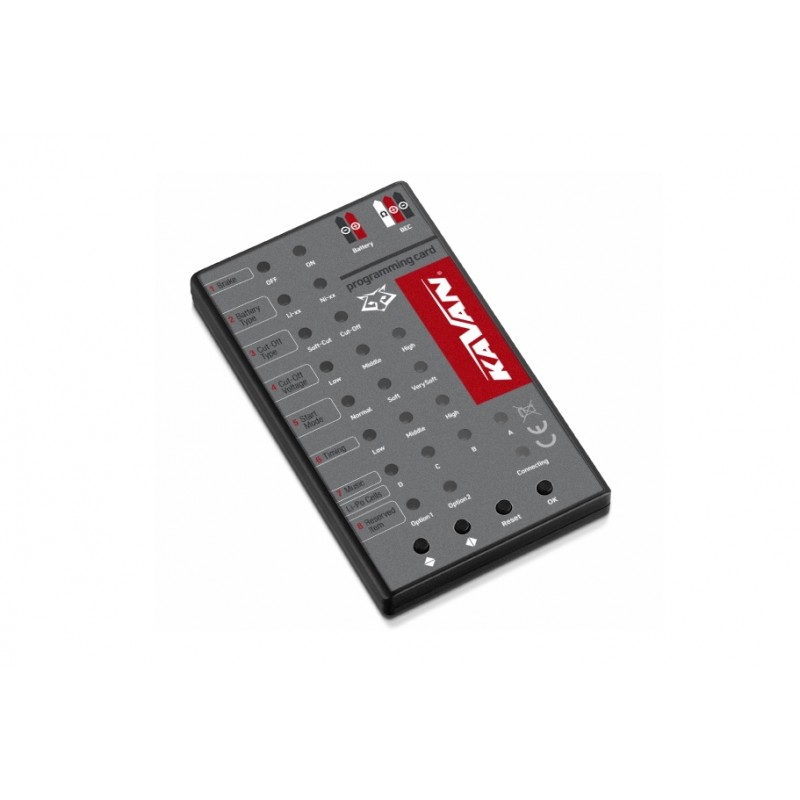

KAVAN Program Card (KAV32.42015)

Karta programująca do kontrolerów lotu KAVAN R (kompatybilna również z kontrolerami RAY G2) służy do łatwego i szybkiego programowania kontrolerów - w domu "na stole" jak i na lotnisku. Sterownik podłącza się za pomocą kabla serwo, gniazdo znajduje się na górze karty. Zasilanie karty dostarczane jest ze stabilizatora BEC sterownika KAVAN R. Programowanie odbywa się przy podłączonym silniku i akumulatorze napędowym.

UWAGA: Karta programowania KAVAN R LED nie może być używana do programowania sterowników RAY pierwszej generacji, a karta programowania RAY pierwszej generacji nie może być używana do programowania sterowników KAVAN R.

Sterowniki KAVAN R można zaprogramować w modelu z zamontowanym śmigłem - jednak ze względów bezpieczeństwa nadal zalecamy zdjęcie śmigła podczas programowania - zapobiegnie to ewentualnemu wypadkowi w przypadku pominięcia lub błędu operatora.

Na dole karty znajdują się cztery przyciski do programowania .

Za pomocą przycisków wybrać programowe funkcje do ustawienia i ustawić ich wartość sygnalizowaną świeceniem odpowiedniej diody LED. Przycisk „OK” potwierdza dokonaną zmianę i przesyła ją do kontrolera, przycisk „Reset” służy do skasowania wszystkich ustawień i przywrócenia wszystkich wartości do ustawień fabrycznych. Stan komunikacji ze sterownikiem sygnalizowany jest diodą LED „Połączenie”.

Programowanie: Odłącz kabel serwo sterownika od odbiornika, a następnie podłącz go do gniazda w prawym górnym rogu karty oznaczonej „BEC”. Podłącz akumulator napędowy do kontrolera; Diody LED na karcie zapalają się i pokazują aktualnie ustawione wartości poszczególnych funkcji - i można ustawić!

Lista funkcji i regulowanych wartości podana jest na etykiecie na karcie, szczegółowy opis funkcji znajduje się w instrukcjach dołączonych do sterowników KAVAN R.

Dane techniczne:

• Zasilanie [V]: 4,8 - 6
• Długość [mm]: 92
• Szerokość [mm]: 52
• Wysokość [mm]: 6
• Waga [g]: 26
