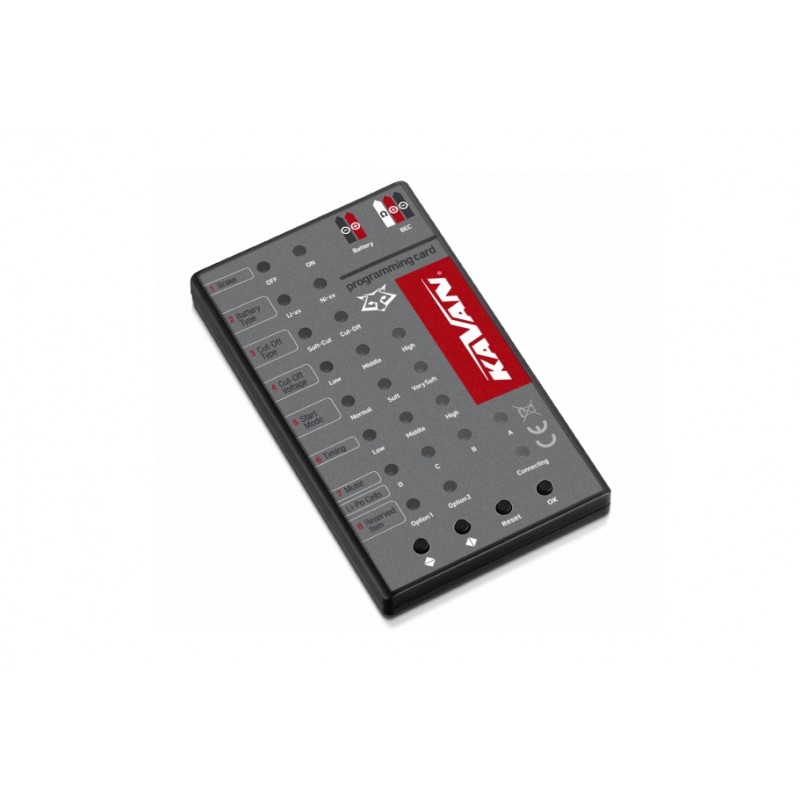

Programová karta KAVAN (KAV32.42015)

Programovací karta pro letové ovladače KAVAN R (kompatibilní i s ovladači RAY G2) slouží pro snadné a rychlé programování ovladačů - doma "na stole" i na letišti. Ovladač se připojuje pomocí servo kabelu, zdířka je na horní straně karty. Karta je napájena ze stabilizátoru BEC regulátoru KAVAN R. Programování probíhá s připojeným motorem a pohonnou baterií.

POZNÁMKA: Programovací kartu KAVAN R LED nelze použít k programování ovladačů RAY 1. generace a programovací kartu RAY 1. generace nelze použít k programování ovladačů KAVAN R.

Ovladače KAVAN R lze naprogramovat v modelu s nainstalovanou vrtulí - z bezpečnostních důvodů však přesto doporučujeme vrtuli při programování vyjmout - zabrání se tak případné nehodě v případě opomenutí nebo chyby obsluhy.

Na spodní straně karty jsou čtyři programovací tlačítka.

Pomocí tlačítek vyberte funkce programu, které chcete nastavit a nastavte jejich hodnotu, indikovanou rozsvícením příslušné LED. Tlačítko "OK" potvrdí provedenou změnu a odešle ji do regulátoru, tlačítko "Reset" slouží k resetování všech nastavení a obnovení všech hodnot na tovární nastavení. Stav komunikace s regulátorem je indikován LED „Connection“.

Programování: Odpojte kabel serva ovladače od přijímače a poté jej zapojte do zdířky v pravém horním rohu karty označené „BEC“. Připojte pohonnou baterii k ovladači; LEDky na kartě se rozsvítí a ukazují aktuálně nastavené hodnoty pro jednotlivé funkce - a můžete nastavovat!

Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě, podrobný popis funkcí naleznete v manuálech přiložených k ovladačům KAVAN R.

Technická data:

• Výkon [V] : 4,8 - 6
• Délka [mm] : 92
• Šířka [mm] : 52
• Výška [mm] : 6
• Hmotnost [g] : 26
