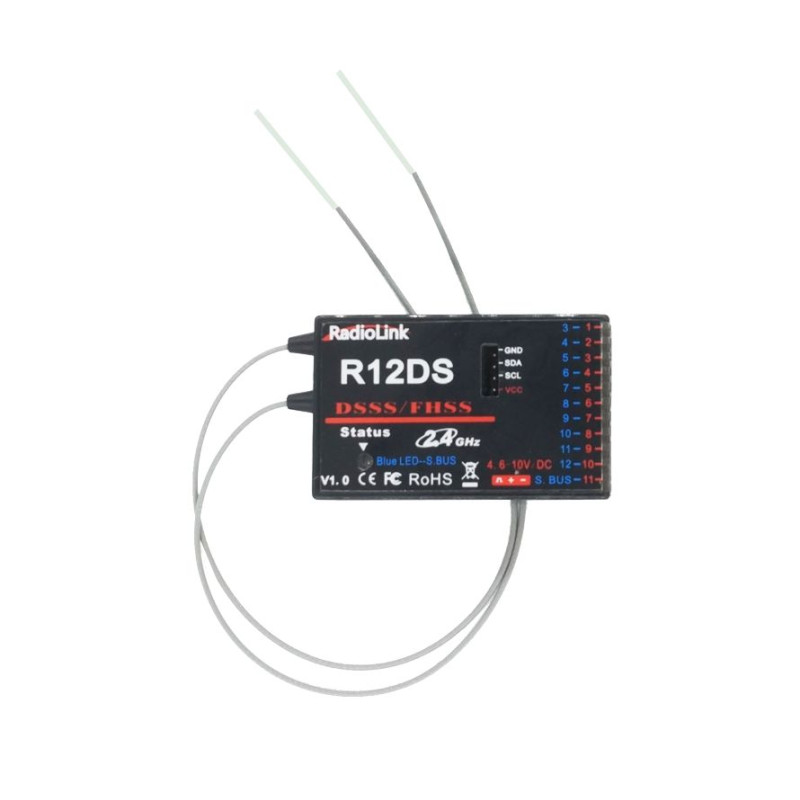

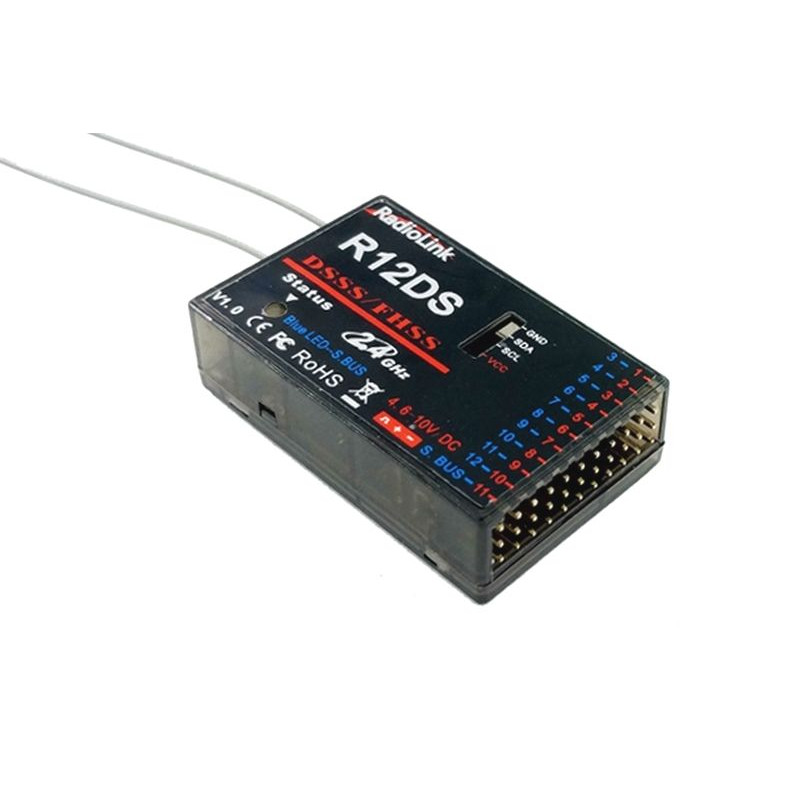

RADIOLINK ODBIORNIK R12DS

Radiolink R12DS 2,4 GHz to 12-kanałowy synchroniczny odbiornik telemetryczny DSSS i FHSS z przeskokiem częstotliwości, kompatybilny z nadajnikami Radiolink AT9, AT 9S, AT10 i AT10II (nadajniki AT9, AT 9S i AT10 można zaktualizować do 12 kanałów, aktualizując ich oprogramowanie układowe, co można pobrać ze strony producenta http://radiolink.com.cn/doce/at10upgraded.html, AT10II jest już 12-kanałowy w wersji podstawowej). Odbiornik współpracuje z modułami telemetrycznymi PRM-01 i PRM-02.

Oferuje dwa tryby pracy – z wyjściami serwo sygnałowymi o standardowej modulacji szerokości (PWM) (11 kanałów) lub z wyjściem szeregowym S-BUS (12 kanałów).

Odbiornik przystosowany jest do wszystkich modeli RC (zasięg podany przez producenta to 1100 m na ziemi i 3000-4000 m w powietrzu).

Zastosowanie technologii transmisji DSSS/FHSS niesie ze sobą dużą odporność na zakłócenia oraz możliwość ustawienia awaryjnych odchyleń (fail-safe) w przypadku awarii lub silnych zakłóceń sygnału nadajnika

Tryby pracy:

• Z indywidualnymi wyjściami sygnału PWM serwa: Czerwona dioda LED wskazuje wyjście sygnału PWM, łącznie 11 kanałów
• Z wyjściem szeregowym SBUS: niebieska/fioletowa dioda LED wskazuje wyjście sygnału SBUS, łącznie 12 kanałów. Wyjścia sygnałowe SBUS i PWM mogą być używane jednocześnie w trybie pracy SBUS. Gniazdo 11 to wyjściowy sygnał SBUS, gniazda CH1 do CH10 służą jednocześnie jako wyjścia sygnałowe PWM kanałów od 3 do 12. Liczba wyjść PWM, których możesz użyć, zależy od liczby używanych kanałów sygnałowych SBUS (np. jeśli używasz 4 sygnałów S-BUS kanałów, masz do dyspozycji 8 kanałów sygnału PWM).

Parowanie z nadajnikiem odbywa się za pomocą przycisku parowania na odbiorniku, stany pracy sygnalizowane są diodą LED.

Odbiornik wyposażony jest w listwy stykowe do standardowych złączy UNI (=JR/Graupner, Hitec, Futaba); wyloty są zorientowane w kierunku wzdłużnej osi odbiornika.

Dane techniczne:

• Wyjście szeregowe: S-BUS
• Fail-safe
• Zasilanie: 4,8 V, 6 V, 7,2 V, 7,4 V
• Długość [mm]: 50
• Szerokość [mm]: 31,5
• Wysokość [mm]: 14,5
• Waga [g]: 14

W skład zestawu odbiornika wchodzą: odbiornik R12DS, instrukcja.

*Postępuj zgodnie z załączoną do produktu instrukcją.
