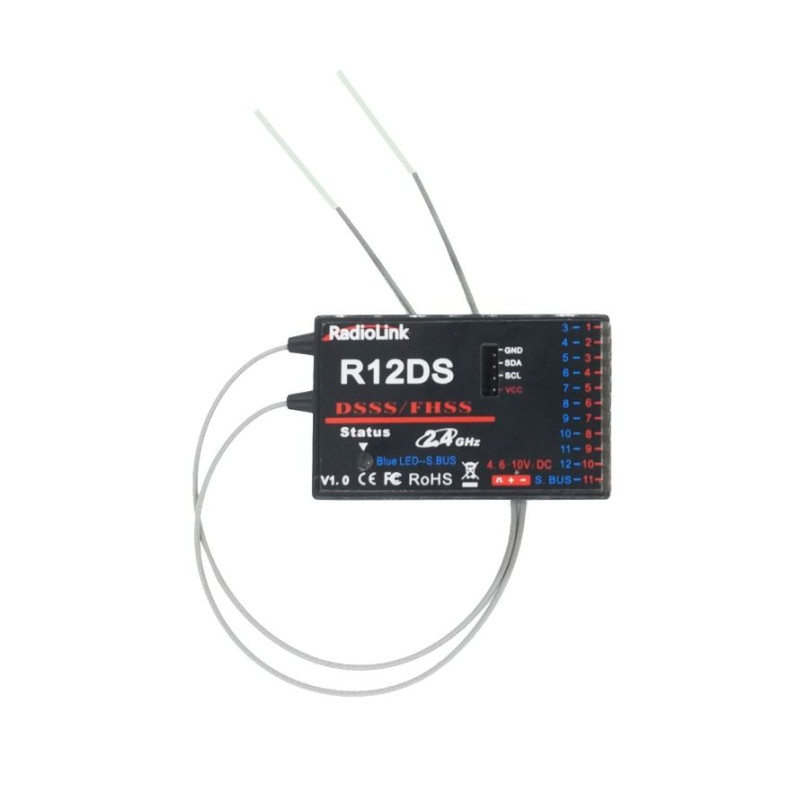

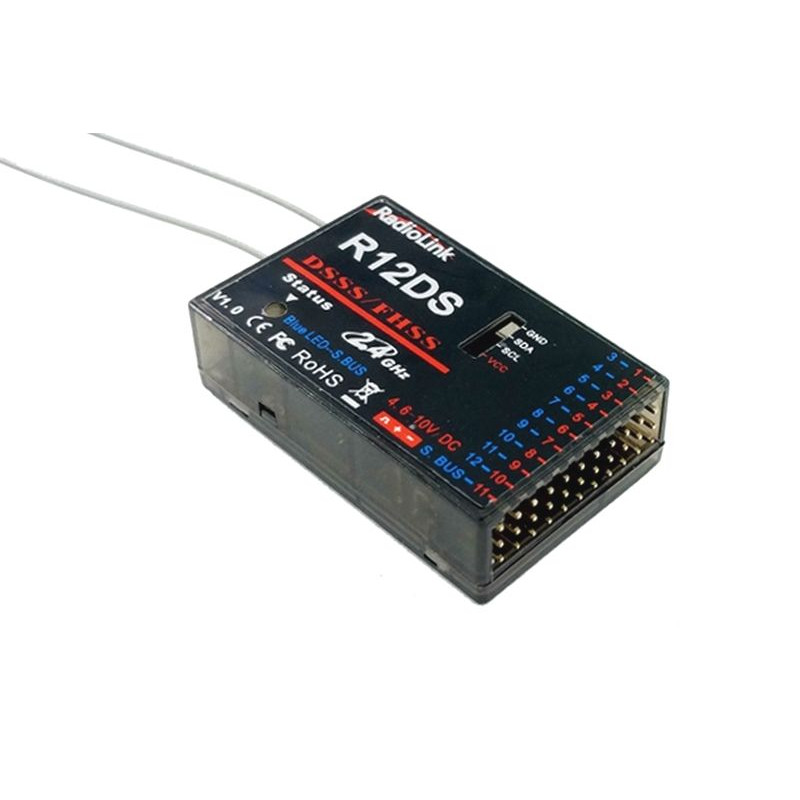

PŘIJÍMAČ RADIOLINK R12DS

Radiolink R12DS 2,4 GHz je dvanáctikanálový synchronní telemetrický přijímač s frekvenčním přeskakováním DSSS a FHSS, kompatibilní s vysílači Radiolink AT9, AT 9S, AT10 a AT10II (vysílače AT9, AT 9S a AT10 lze rozšířit na 12 kanálů aktualizací firmwaru, který lze stáhnout z webových stránek výrobce http://radiolink.com.cn/doce/at10upgraded.html, AT10II je dvanáctikanálový již v základní verzi). Přijímač pracuje s telemetrickými moduly PRM-01 a PRM-02.

Nabízí dva provozní režimy - s výstupy servosignálu se standardní šířkovou modulací (PWM) (11 kanálů) nebo se sériovými výstupy S-BUS (12 kanálů).

Přijímač je vhodný pro všechny RC modely (výrobcem udávaný dosah je 1100 m na zemi a 3000-4000 m ve vzduchu).

Použití přenosové technologie DSSS/FHSS s sebou přináší vysokou odolnost proti rušení a možnost nastavení nouzových odchylek v případě poruchy nebo silného rušení signálu vysílače

Provozní režimy:

• S jednotlivými výstupy signálu PWM serva: červená LED dioda indikuje výstup signálu PWM, celkem 11 kanálů
• Se sériovým výstupem SBUS: modrá/fialová LED indikuje výstup signálu SBUS, celkem 12 kanálů. V provozu SBUS lze současně používat výstupy signálu SBUS a PWM. Slot 11 je výstupem signálu SBUS, sloty CH1 až CH10 slouží současně jako výstupy signálu PWM kanálů 3 až 12. Počet výstupů PWM, které můžete použít, závisí na počtu používaných kanálů signálu SBUS (např. pokud používáte 4 kanály signálu S-BUS, máte k dispozici 8 kanálů signálu PWM).

Párování s vysílačem se provádí pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.

Přijímač je vybaven kontaktními lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); výstupy jsou orientovány směrem k podélné ose přijímače.

Technické údaje:

• Sériový výstup: S-BUS
• Zabezpečení proti poruše
• Napájení: 4,8 V, 6 V, 7,2 V, 7,4 V
• Délka [mm]: 50
• Šířka [mm]: 50 mm: 31,5
• Výška [mm]: 31,5 mm: 14,5
• Hmotnost [g]: 14

Sada přijímače obsahuje: přijímač R12DS, návod.

*Postupujte podle návodu přiloženého k výrobku.
