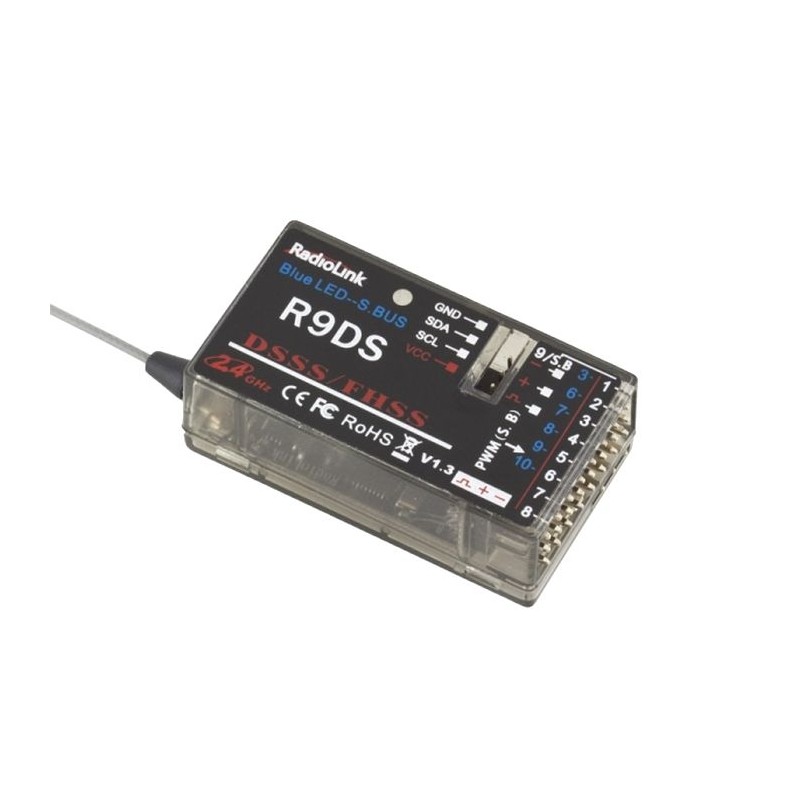

RADIOLINK ODBIORNIK R9DS

10-kanałowy odbiornik Radiolink R9DS, 2,4 GHz, DSSS and FHSS spread spectrum, przeznaczony do nadajników AT9, AT9S and AT10. Obsługuje jednocześnie sygnały S-BUS oraz PWM. Dzięki niewielkim wymiarom, wadze i prędkości przesyłu sygnału idealnie sprawdza się w zawodniczych modelach dronów.

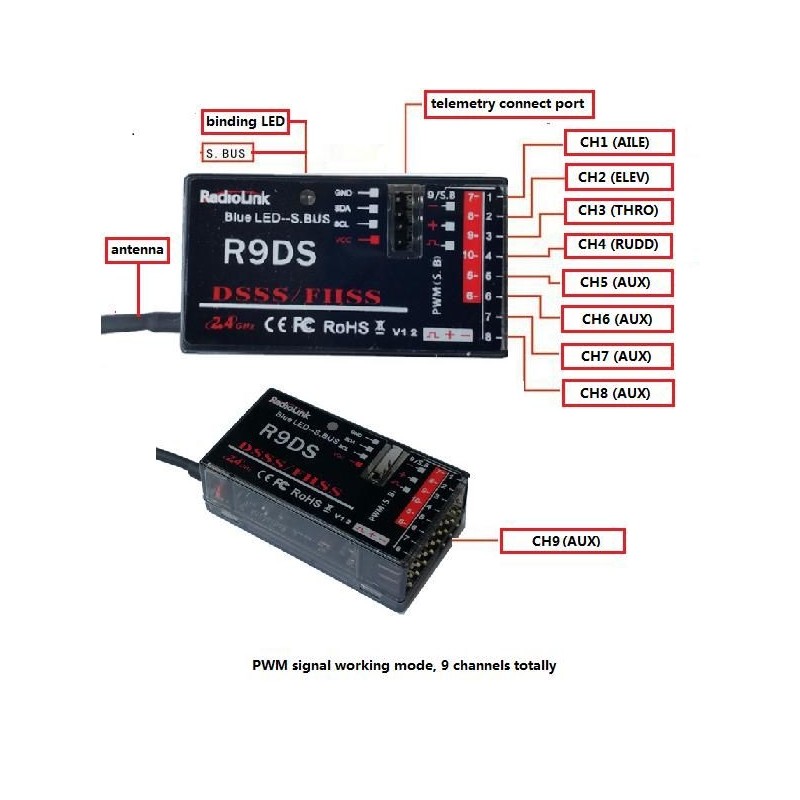

2 tryby pracy odbiornika:

• Czerwona dioda LED oznacza pracę w sygnale PWM (obsługa 9 kanałów).
• Niebieska/fioletowa dioda LED oznacza pracę w sygnale S-BUS & PWM (obsługa łącznie 10 kanałów)

Zmiana trybu pomiędzy pracą w syglane SBUS/PWM:

• Dwukrotne i szybkie wciśnięcie przycisku ID SET (w przeciągu 1 sekundy) spowoduje zmianę trybu pracy z sygnału PWM SBUS. Tryb pracy będzie wskazywany przy pomocy diody led

Parowanie sygnału z nadajnikiem:

• 1. Umieść nadajnik i odbiornik w odległości metra
• 2. Włącz nadajnik a następnie odbiornik
• 3. Na odbiorniku znajduje się czarny przycisk służący do bindowania. Wciśnij go dwukrotnie w przeciągu dwóch sekund. Dioda LED zacznie migać. Po około ośmiu mignięciach dioda zacznie palić się ciągłym światłem sygnalizując tym samym prawidłowe sparowanie nadajnika z odbiornikiem.

Prawidłowie ułożenie anten odbiornika：

• 1. Antena nie może być poskręcana, ponieważ wpłynie to negatywnie na zasięg odbiornika
• 2. Antena musi być oddalona od przewodzących materiałów takich jak metal, listwy węglowe, zbiorniki paliwa o co najmniej 12,5 mm.
• 3. Umieść antenę jak najdalej od silnika, regulatora oraz innej elektroniki i źródeł zakłóceń.

Dla bezpieczeństwa zamontuj odbiornik na samoprzylepnej piance/gąbce redukującej wibracje i umieść go w miejscu zabezpieczonym przed zamoknięciem i wilgocią.

Dane techniczne:

• Ilość kanałów:
  9 kanałów: 9 kanałów na wyjściu w sygnale PWM (czerwona dioda LED)
  10 kanałów: 10 kanałów na wyjściu w sygnałach SBUS/PWM (niebieska/fioletowa dioda led)
• Napięcie pracy: 4,8-10V
• Pobór prądu: 38-45 mA（napięcie wejściowe: 5V）
• Wymiary: 43 x 24 x 15 mm

• Czułość: 4096 punktów, (0,25 us / punkt)
