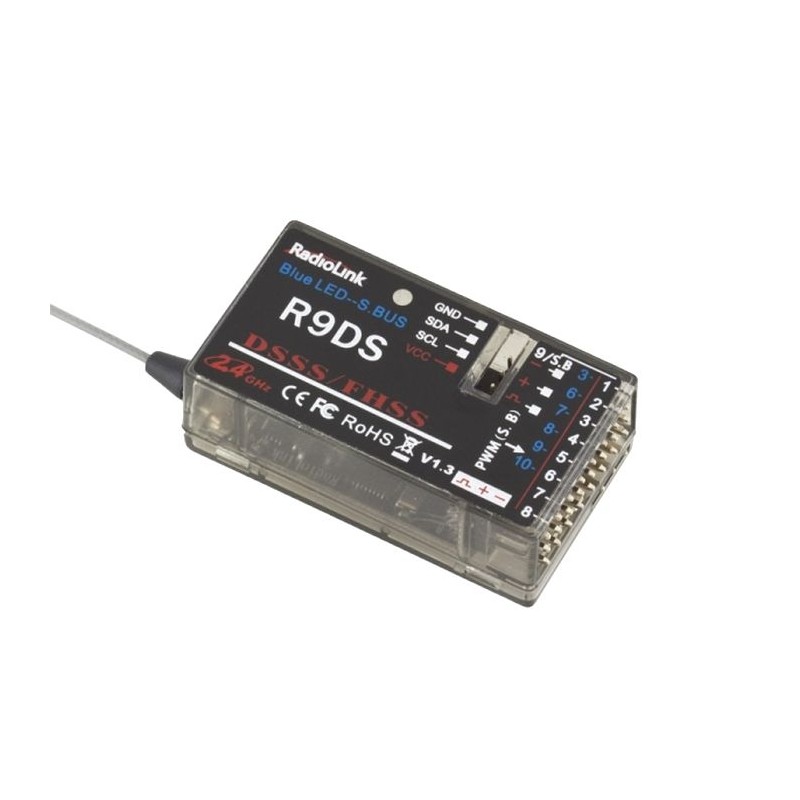

PŘIJÍMAČ RADIOLINK R9DS

10kanálový přijímač Radiolink R9DS, 2,4 GHz, DSSS a FHSS rozprostřené spektrum, určené pro vysílačty AT9, AT9S a AT10. Podporuje současně signály S-BUS a PWM. Díky malým rozměrům, hmotnosti a rychlosti přenosu signálu je ideální pro konkurenční modely dronů.

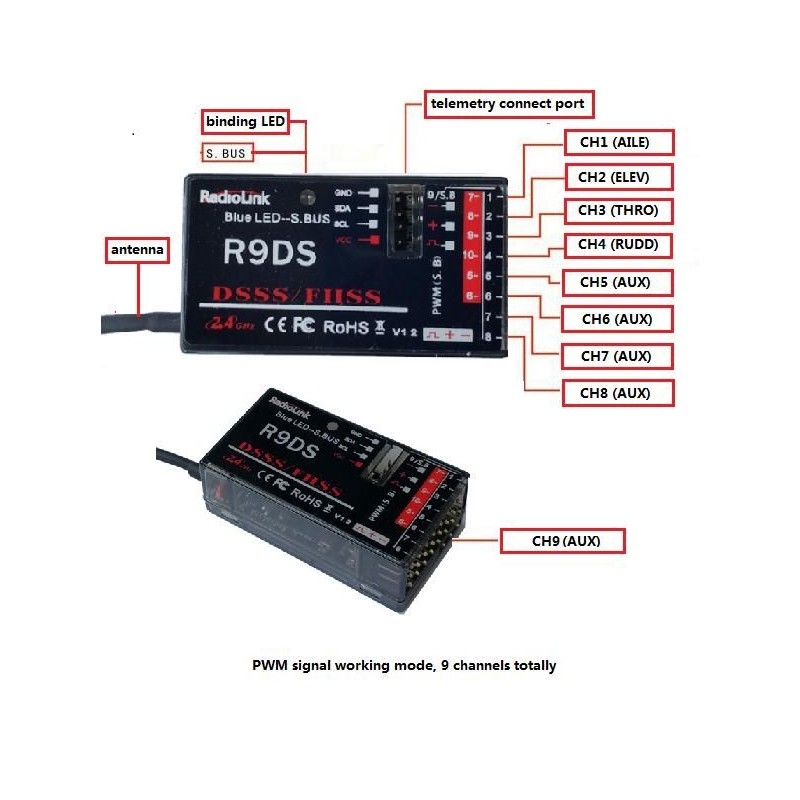

2 provozní režimy přijímače:

• Červená LED znamená práci v signálu PWM (podpora 9 kanálů).
• Modrá / fialová LED indikuje provoz signálu S-BUS a PWM (celkem 10 kanálů)

Změna režimu mezi provozem v signálech SBUS / PWM:

• Dvojité rychlé stisknutí tlačítka ID SET (do 1 sekundy) změní provozní režim ze signálu PWM SBUS. Provozní režim bude indikován LED diodou

Spárování signálu s vysílačem:

• 1. Umístěte vysílač a přijímač do jednoho metru
• 2. Zapněte vysílač a poté přijímač
• 3. Přijímač má černé vázací tlačítko. Stiskněte jej dvakrát do dvou sekund. LED bude blikat. Asi po osmi záblescích začne dioda hořet stálým světlem, což signalizuje správné spárování vysílače s přijímačem.

Správné uspořádání antén přijímače ：

• 1. Anténa nesmí být zkroucená, protože by to negativně ovlivnilo dosah přijímače
• 2. Anténa musí být nejméně 12,5 mm od vodivých materiálů, jako jsou kovy, uhlíkové pásky, palivové nádrže.
• 3. Umístěte anténu co nejdále od motoru, regulátoru a další elektroniky a zdrojů rušení.

Z bezpečnostních důvodů připevněte přijímač na samolepicí pěnu / houbu, abyste snížili vibrace, a umístěte jej na místo chráněné před vlhkostí a vlhkostí.

Technická data:

• Počet kanálů:
  9 kanálů: 9 kanálů na výstupu v signálu PWM (červená LED)
  10 kanálů: 10 kanálů na výstupu v signálech SBUS / PWM (modrá / fialová LED)
• Pracovní napětí: 4,8-10V
• Odběr proudu: 38-45 mA （vstupní napětí: 5V）
• Rozměry: 43 x 24 x 15 mm

• Citlivost: 4096 bodů (0,25 us / bod)
