Dziesięciokanałowy zestaw RC 2,4 GHz FHSS/DSSS z kontrolerami krzyżowymi, 8 przełącznikami, 4 zwojami. kierowcy. Odbiornik telemetryczny R9DS. Pamięć 15 modeli, mieszanki akro, szybowców, heli, helikopterów, do 5 lat. tryby pracy, dowolnie przypisywane kontrolery i przełączniki, telemetria na wyświetlaczu.

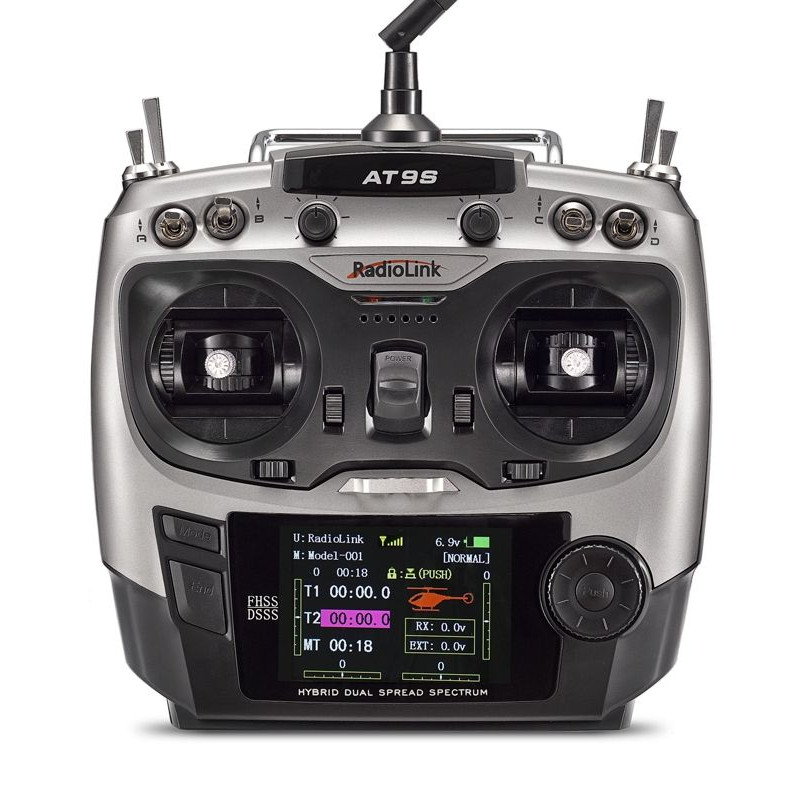

AT9S to dziesięciokanałowy nadajnik komputerowy dla modelarzy rekreacyjnych i sportowych, umożliwiający wygodne sterowanie wszystkimi obecnie popularnymi typami modeli - zmotoryzowanymi modelami akrobacyjnymi, szybowcami, helikopterami, multikopterami, samochodami i innymi pojazdami lądowymi oraz statkami. Charakteryzuje się praktyczną obudową idealnie leżącą w dłoni oraz klasycznym, sprawdzonym przez lata ergonomicznym rozmieszczeniem elementów sterujących.
Elementy sterujące: Do sterowania głównymi funkcjami zastosowano precyzyjne sterowanie krzyżowe z możliwością regulacji siły sprężyn neutralizujących oraz możliwością przesunięcia zablokowanej osi gazu w lewo lub w prawo. Dzięki temu można dowolnie wybierać tryby pracy kontrolerów krzyżowych 1-4. Dźwignie sterujące mają regulowaną długość, można kupić także długie głowice aluminiowe (z gwintem M3). Cyfrowe trymery posiadają dźwiękową sygnalizację krokową oraz graficzną prezentację pozycji na wyświetlaczu. Umieszczone są nieco ekscentrycznie i łatwo dostępne. Dodatkowymi funkcjami proporcjonalnymi można sterować za pomocą dwóch pokręteł znajdujących się z tyłu nadajnika oraz dwóch pokręteł umieszczonych pośrodku nad głównym wyłącznikiem zasilania. 8 przełączników (w tym trzy trójpozycyjne i jeden chwilowy dwupozycyjny) może służyć jako przełączniki kanałów, do przełączania trybów lotu lub włączania/wyłączania miksów. Elementy sterujące można dowolnie przypisywać.

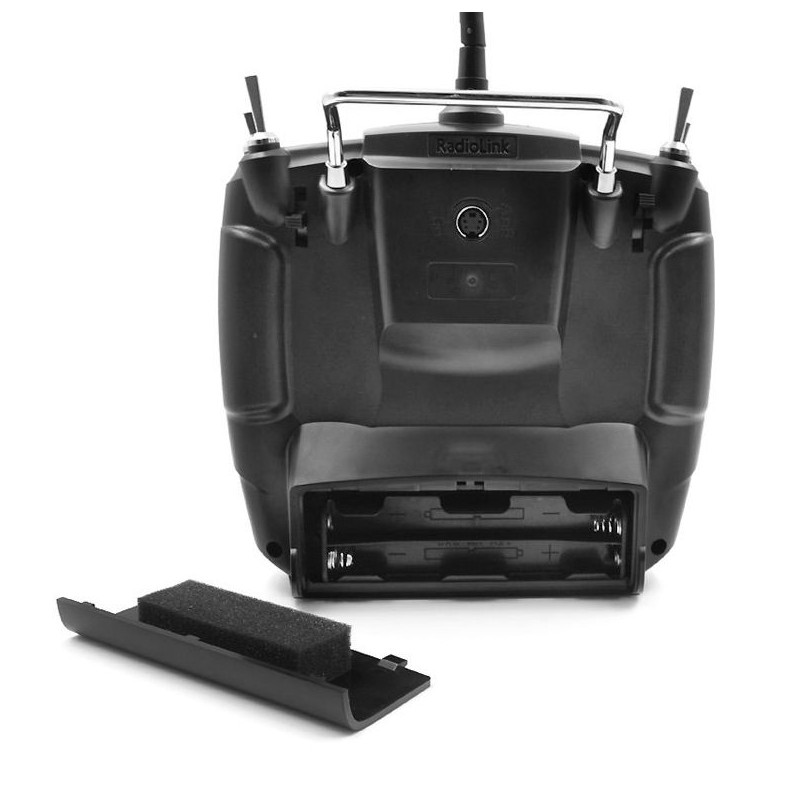

Zasilanie nadajnika: AT9S pozwala na użycie szerokiej gamy źródeł zasilania: 8 baterii alkalicznych włożonych do uchwytu dostarczonego z nadajnikiem, 8-ogniwowe zestawy akumulatorów NiMH (rozmiar AA, ołówek) lub 2- do 4-ogniwowe LiPo, LiFe, pakiety litowo-jonowe. Napięcie akumulatora pokazywane jest na wyświetlaczu w formie numerycznej i graficznej, istnieje możliwość regulacji poziomu progu sygnalizacji niskiego napięcia. Polecamy nasze zestawy ogniw samorozładowczych 9,6 V NIMH (Eneloop, RayLong) wykonane bezpośrednio przez nadajniki i wyposażone w kran do ładowania.
System transmisji: AT9S wykorzystuje unikalną technologię Radiolink wykorzystującą jednoczesną transmisję DSSS+FHSS ze przeskakiwaniem częstotliwości, aby zapewnić duży zasięg, niezawodność i doskonałą odporność na zakłócenia. System umożliwia transmisję danych telemetrycznych z odbiornika i ich wyświetlanie na wyświetlaczu nadajnika.
Interfejs użytkownika: Do programowania przetwornika wykorzystywane jest obrotowe koło/przycisk do programowania 3D oraz dwa przyciski wraz z podświetlanym, kolorowym graficznym wyświetlaczem LCD. Wyświetlacz ma regulowany kontrast i możliwość wyboru trybu wyświetlania „kolor na czarnym” lub „kolor na białym”, co zapewnia idealne dopasowanie do otaczających warunków oświetleniowych.
Oprogramowanie: Oprogramowanie jest typu klasycznego z zaprogramowanymi miksami i szablonami programów dla różnych typów modeli. AT9S posiada pamięć dla 15 modeli.
Menu operacyjne składa się z trzech podstawowych ekranów: Ekran startowy służy do obsługi nadajnika w trybie normalnej pracy - wyświetla typ i nazwę wybranego modelu, aktualny tryb lotu, rodzaj używanego odbiornika, położenie trymerów cyfrowych , napięcie zasilania nadajnika, dane timera, a w przypadku korzystania z odbiornika telemetrycznego także odbiornik napięcia zasilania. Ekran telemetryczny wyraźnie wyświetla dane ze wszystkich podłączonych czujników i modułów telemetrycznych, a ekran Servo Monitor zapewnia graficzną reprezentację ruchów serwo we wszystkich kanałach.
Menu programu dla przejrzystości jest zawsze podzielone na dwie części – podstawowe menu BASIC zawiera podstawowe ustawienia systemowe przetwornika, podstawowe ustawienia modelu (typ modelu, przyporządkowanie elementów sterujących i przełączników, wielkości i zwroty odchyłek, trymy, podtrymy, odchyłki podwójne i wykładnicze itp.). Menu zaawansowane ADVANCE zawiera dowolnie programowalne miksy, specjalne miksy specyficzne dla danego typu modelu (krzywe przepustnicy i zbiorcze, miks motylkowy, miks na powierzchnie ogona motylkowego itp.).
Zaprogramowane typy modeli
Szybowiec (1 skrzydło + 1 klapa)
Szybowiec (2 skrzydła + 1 klapa)
Szybowiec (2 skrzydła + 2 klapy)
Zmotoryzowany samolot akrobacyjny
Śmigłowiec
Multikopter
Zaprogramowane miksy i funkcje
Ustawienie kierunku odchyleń serwa
Ustalanie punktów końcowych ugięcia
Podcięcie
Rozmiar kroku przycinania
Podwójne ugięcie
Wykładniczy przebieg odchyleń
Wyłączenie silnika
Bezpieczne bezczynność
Bezpieczne odchylenia awaryjne
Zdalna kontrola wzmocnienia żyroskopu dla helikopterów i samolotów
Trzy timery
Nauczyciel uczeń
Monitor serwa
Flaperony
Ewoluować
Powierzchnie ogona motyla
8 dowolnie programowalnych miksów (4 liniowe, 4 z 5-punktową krzywą)
Hamulce aerodynamiczne
Kontrola krzywizny krawędzi spływu dla szybowców
Mieszanka lotek i steru kierunku
Wymieszaj klapy windy
Mieszanka klapowo-skrzydłowa
Ailevator - winda na 2 serwa
Trim klapek
Mieszanka motylkowa
Kopnięty skręt
Krzywa przepustnicy (dla samolotów z napędem)
Opóźnienie przepustnicy
Krzywa przepustnicy (7-punktowa dla helikopterów)
Krzywa zbiorcza (7-punktowa dla helikopterów)
Revomix
Deska mieszająca cykliczna (8 typów)
Mieszanie z gazem (dla helikopterów)
Limit odchyleń cyklicznych
Trymowanie zbiorcze i przepustnicy podczas zawisu
Przycinanie wysokiego i niskiego kolektywu
Autorotace
Kontrola gubernatora
Tryby lotu (do 5 trybów dla szybowców i helikopterów)
Tryby lotu jednostki sterującej lotem dla multicopterów i dronów
Gniazdo micro USB (umieszczone pod pokrywą na spodzie nadajnika) służy do aktualizacji oprogramowania przy pomocy komputera PC. Istnieje możliwość aktualizacji oprogramowania nadajnika do pracy 12-kanałowej w celu umożliwienia korzystania z odbiorników R12DS i R12DSM Mini.
Gniazdo nauczyciel-uczeń służy do sterowania modelami z podwójnym systemem sterowania za pomocą dwóch nadajników Radiolink połączonych kablem nauczyciel-uczeń; AT9S może służyć zarówno jako nadajnik dla nauczyciela, jak i ucznia. Pełniąc rolę nadajnika nauczyciela, pozwala uczniowi nadawać wszystkie kanały lub tylko wybrane; możliwe jest także częściowe przekazanie kontroli uczniowi. Oprócz klasycznego kabla (1RL0058) istnieje także możliwość wykorzystania połączenia bezprzewodowego za pomocą odbiornika z wyjściem PPM podłączonego specjalną przejściówką (1RL0056) do gniazda nauczyciel-uczeń nadajnika nauczyciela; odbiornik jest sparowany z nadajnikiem ucznia.
Pasek: Możesz zawiesić AT9S na szyi na wieszaku centralnym, korzystając z paska dostarczonego w zestawie RC.
Telemetria: W przypadku korzystania z odbiornika telemetrycznego (R9DS) na wyświetlaczu nadajnika wyświetlane jest napięcie zasilania odbiornika oraz siła sygnału (z możliwością regulacji poziomu progu sygnalizacji ostrzegawczej). Po podłączeniu modułu telemetrycznego PRM-01 mierzone i wyświetlane jest także napięcie akumulatora napędu (1-6S LiPo).
Kompatybilne odbiorniki
Telemetria, pełny zakres: R9DS, R12DS (wymaga aktualizacji oprogramowania do 12 kanałów)
Nietelemetryczny, pełny zakres: R12DSM Mini (wymaga aktualizacji oprogramowania do 12 kanałów)
Nietelemetryczne, ograniczony zasięg: R6DS, R6DSM Mini
Uwaga: nadajnik NIE jest kompatybilny z odbiornikami Radiolink R8EF i R8FM.

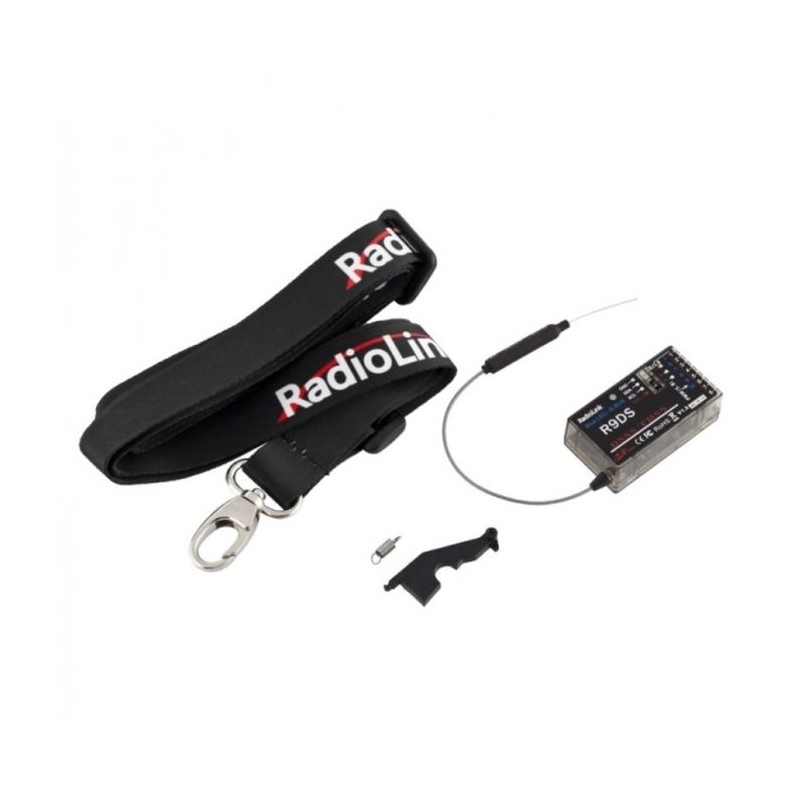

Zestaw zawiera:
Nadajnik AT9S
R9DS 9-kanałowy odbiornik telemetryczny (10 kanałów z wyjściem szeregowym S-BUS)
Pasek
*Postępuj zgodnie z załączoną do produktu instrukcją obsługi.
