VYBAVENÍ RADIOLINK AT9S + PŘIJÍMAČ RD9SMODE-2

Desetikanálová RC souprava 2,4 GHz FHSS/DSSS s křížovými ovladači, 8 přepínači, 4 cívkami a ovladači. Telemetrický přijímač R9DS. Paměť 15 modelů, mix akro, větroně, helikoptéry, vrtulníky, až 5 let. režimů, volně přiřaditelné ovladače a přepínače, telemetrie na displeji.

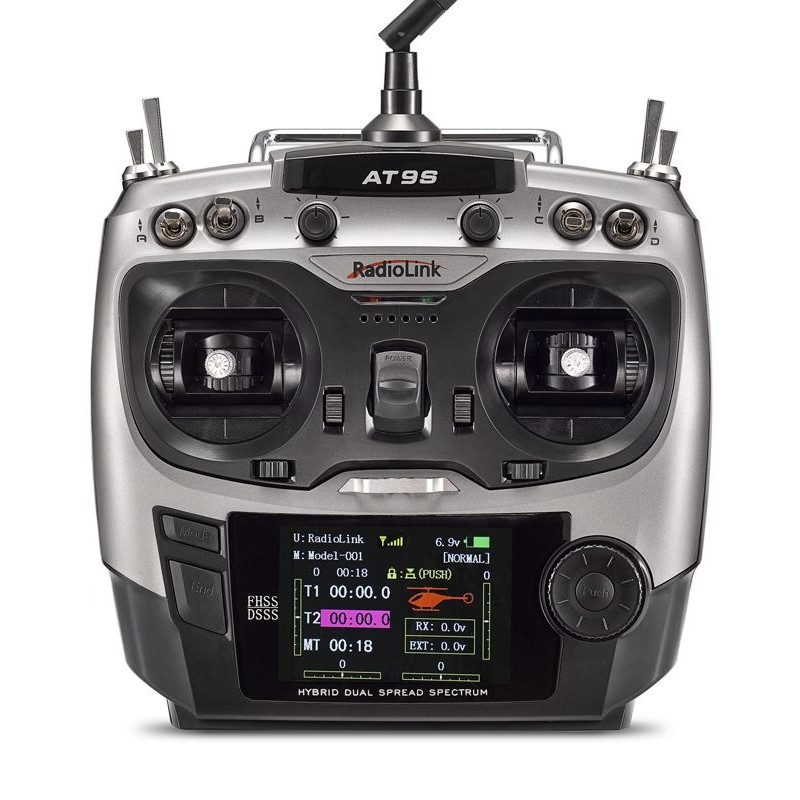

AT9S je desetikanálový počítačový vysílač pro rekreační a sportovní modeláře, který umožňuje pohodlné ovládání všech v současnosti oblíbených typů modelů - motorových akrobatických modelů, větroňů, vrtulníků, multikoptér, automobilů a dalších pozemních vozidel a lodí. Vyznačuje se praktickým krytem, který skvěle padne do ruky, a klasickým, léty prověřeným ergonomickým uspořádáním ovládacích prvků.

Ovládací prvky: K ovládání hlavních funkcí se používají přesné křížové ovladače s nastavitelnou neutralizační silou pružiny a možností posunout uzamčenou plynovou osu doleva nebo doprava. Díky tomu můžete libovolně volit režimy křížových ovladačů 1-4. Ovládací páčky mají nastavitelnou délku a lze k nim dokoupit dlouhé hliníkové hlavy (se závitem M3). Digitální trimry mají zvukovou signalizaci kroku a grafické zobrazení polohy. Jsou umístěny poněkud excentricky a jsou snadno přístupné. Další proporcionální funkce lze ovládat dvěma knoflíky na zadní straně vysílače a dvěma knoflíky uprostřed nad hlavním vypínačem. osm přepínačů (včetně tří třípolohových a jednoho momentového dvoupolohového) lze použít jako přepínače kanálů, pro přepínání letových režimů nebo zapínání/vypínání mixů. Ovládací prvky lze libovolně přiřazovat.

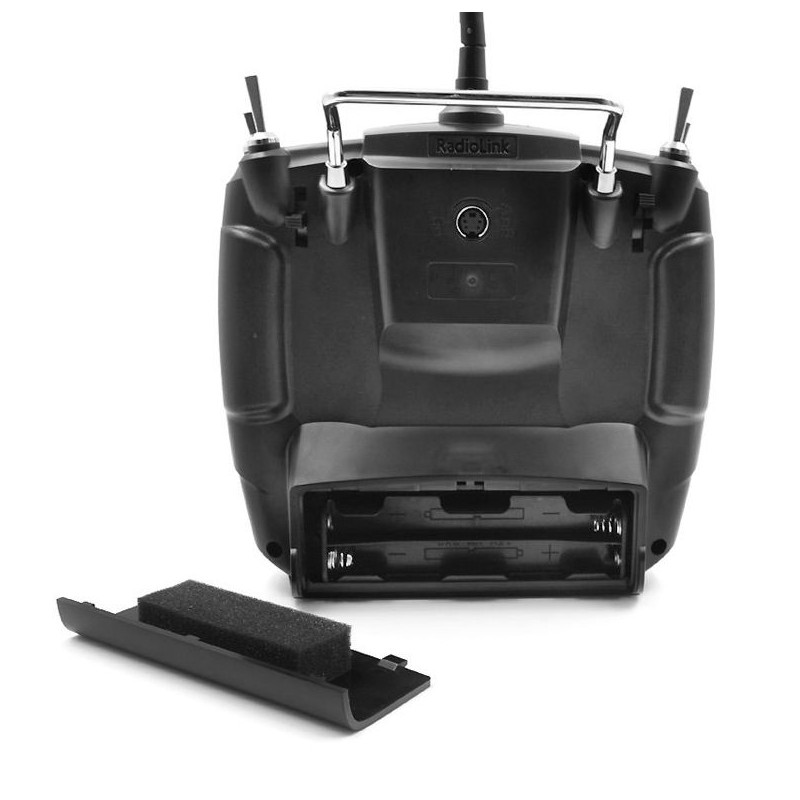

Napájení vysílače: AT9S umožňuje použití široké škály zdrojů napájení: 8 alkalických baterií vložených do držáku dodávaného s vysílačem, 8článkové NiMH akumulátory (velikost AA, tužkové) nebo 2 až 4článkové LiPo, LiFe, lithium-iontové akumulátory. Napětí akumulátoru se zobrazuje na displeji v číselné a grafické podobě a je k dispozici nastavitelná prahová úroveň indikace nízkého napětí. Doporučujeme naše 9,6V samovybíjecí články NIMH (Eneloop, RayLong) vyrobené přímo vysílači a vybavené nabíjecím kohoutem.

Přenosový systém: AT9S používá jedinečnou technologii Radiolink využívající současný přenos DSSS+FHSS s přeskakováním frekvencí, která zajišťuje velký dosah, spolehlivost a vynikající odolnost proti šumu. Systém umožňuje přenášet telemetrické údaje z přijímače a zobrazovat je na displeji vysílače.

Uživatelské rozhraní: Programování vysílače využívá otočné kolečko/tlačítko pro 3D programování a dvě tlačítka spolu s podsvíceným barevným grafickým displejem LCD. Displej má nastavitelný kontrast a volitelný režim zobrazení "barva na černém" nebo "barva na bílém", což zajišťuje dokonalé přizpůsobení okolním světelným podmínkám.

Software: Software je klasického typu s přednastavenými směsmi a šablonami programů pro různé typy modelů. AT9S má paměť pro 15 modelů.

Obslužné menu se skládá ze tří základních obrazovek: Úvodní obrazovka slouží k ovládání vysílače v běžném provozu - zobrazuje typ a název zvoleného modelu, aktuální letový režim, typ používaného přijímače, polohu digitálních trimrů , napájecí napětí vysílače, údaje o časovači a v případě použití telemetrického přijímače také napájecí napětí přijímače. Obrazovka telemetrie přehledně zobrazuje údaje ze všech připojených senzorů a telemetrických modulů a obrazovka Servo Monitor poskytuje grafické znázornění pohybů serv ve všech kanálech.

Nabídka programu je pro přehlednost vždy rozdělena na dvě části - nabídka BASIC obsahuje základní systémová nastavení snímače, základní nastavení modelu (typ modelu, přiřazení ovládacích prvků a přepínačů, velikosti a návraty odchylek, trim, subtrim, dvojité a exponenciální odchylky atd.) Pokročilá nabídka ADVANCE obsahuje volně programovatelné mixy, speciální mixy specifické pro daný typ modelu (křivky plynu a kolektivu, motýlkový mix, motýlkový mix ocasní plochy atd.)

Předprogramované typy modelů

Kluzák (1 křídlo + 1 klapka)
Kluzák (2 křídla + 1 klapka)
Kluzák (2 křídla + 2 klapky)
Motorový akrobatický letoun
Vrtulník
Multikoptéra
Přednastavené směsi a funkce

Nastavení směru výchylek serv
Nastavení koncových bodů výchylky
Podseknutí
Velikost kroku trimování
Dvojitá výchylka
Exponenciální výchylka
Vypnutí motoru
Bezpečné zastavení
Bezpečné nouzové vychýlení
Dálkové ovládání zesílení gyroskopu pro vrtulníky a letadla
Tři časovače
Učitel žáků
Monitor servopohonů
Klapky
Evolve
Motýlí ocasní plochy
8 volně programovatelných mixů (4 lineární, 4 s pětibodovou křivkou)
Aerodynamické brzdy
Řízení zakřivení odtokové hrany pro kluzáky
Mix křidélek a směrovky
Mix vztlakových klapek
Mix klapek a křídla
Křidélko - vztlak pro 2 serva
Trimovací klapky
Směs motýlků
Kicked turn
Křivka plynu (pro motorová letadla)
Zpoždění plynu
Křivka plynu (7bodová pro vrtulníky)
Souhrnná křivka (7bodová pro vrtulníky)
Revomix
Cyklická směšovací deska (8 typů)
Míchání s plynem (pro vrtulníky)
Mezní hodnota cyklické odchylky
Trimování kolektoru a plynu při visení
Vysoký a nízký kolektivní trim
Autorotace
Ovládání guvernéra
Letové režimy (až 5 režimů pro kluzáky a vrtulníky)
Letové režimy řídicí jednotky pro multikoptéry a drony
Zásuvka micro USB (umístěná pod krytem na spodní straně vysílače) slouží k aktualizaci softwaru pomocí počítače. Je možné aktualizovat software vysílače pro 12kanálový provoz, aby bylo možné používat přijímače R12DS a R12DSM Mini.

Zásuvka pro učitele a žáka slouží k ovládání modelů s duálním řídicím systémem pomocí dvou vysílačů Radiolink propojených kabelem pro učitele a žáka; AT9S může sloužit jako učitelský i žákovský vysílač. Funguje jako učitelský vysílač a umožňuje studentovi vysílat všechny kanály nebo pouze vybrané kanály; je také možné částečně předat ovládání studentovi. Kromě klasického kabelu (1RL0058) je možné použít také bezdrátové spojení pomocí přijímače s výstupem PPM připojeného pomocí speciálního adaptéru (1RL0056) do zásuvky učitel-student na učitelském vysílači; přijímač se spáruje se studentským vysílačem.

Popruh: Vysílač AT9S si můžete zavěsit na krk na centrální závěs pomocí popruhu dodávaného v RC soupravě.

Telemetrie: Při použití telemetrického přijímače (R9DS) se na displeji vysílače zobrazuje napájecí napětí přijímače a síla signálu (s nastavitelnou prahovou úrovní varování). Při připojení telemetrického modulu PRM-01 se měří a zobrazuje také napětí pohonného akumulátoru (1-6S LiPo).

Kompatibilní přijímače

Telemetrie, plný rozsah: R9DS, R12DS (vyžaduje aktualizaci softwaru na 12 kanálů)
Bez telemetrie, plný rozsah: R12DSM Mini (vyžaduje aktualizaci softwaru na 12 kanálů)
Netelemetrické, omezený rozsah: R6DS, R6DSM Mini
Poznámka: vysílač NENÍ kompatibilní s přijímači Radiolink R8EF a R8FM.

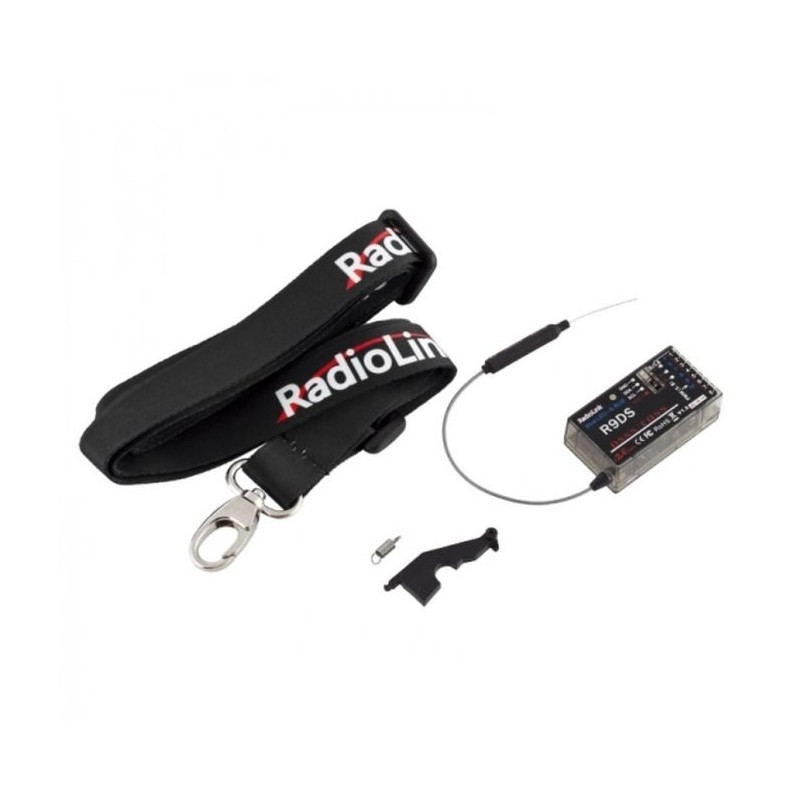

Sada obsahuje:

AT9S vysílač
R9DS 9kanálový telemetrický přijímač (10 kanálů se sériovým výstupem S-BUS)
Řemínek

*Postupujte podle návodu k použití dodaného s výrobkem.
