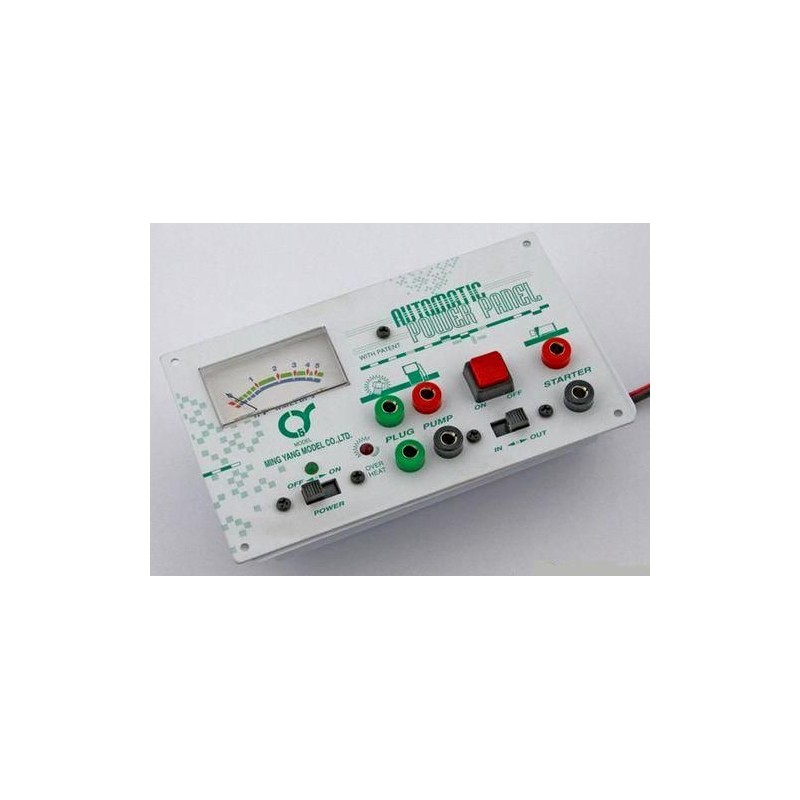

PANEL STARTOWY (212-3) Q-MODEL AUTOMATIC POWER

Uniwersalny panel startowy Q-Model o oznaczeniu 212-3 z możliwością instalacji w skrzynce startowej.

Wyposażony jest we wszystkie niezbędne wyjścia potrzebne do sprawnego i szybkiego uruchomienia modelu spalinowego:

• wyjście na żarnik do świec (1,5V) z wskaźnikiem amperażu
• wyjście na pompkę (12 V) z możliwością odwrócenia kierunku pracy (tłoczenie / ssanie) oraz wygodnym włącznikiem ON/OFF
• wyjście na rozrusznik (12V)

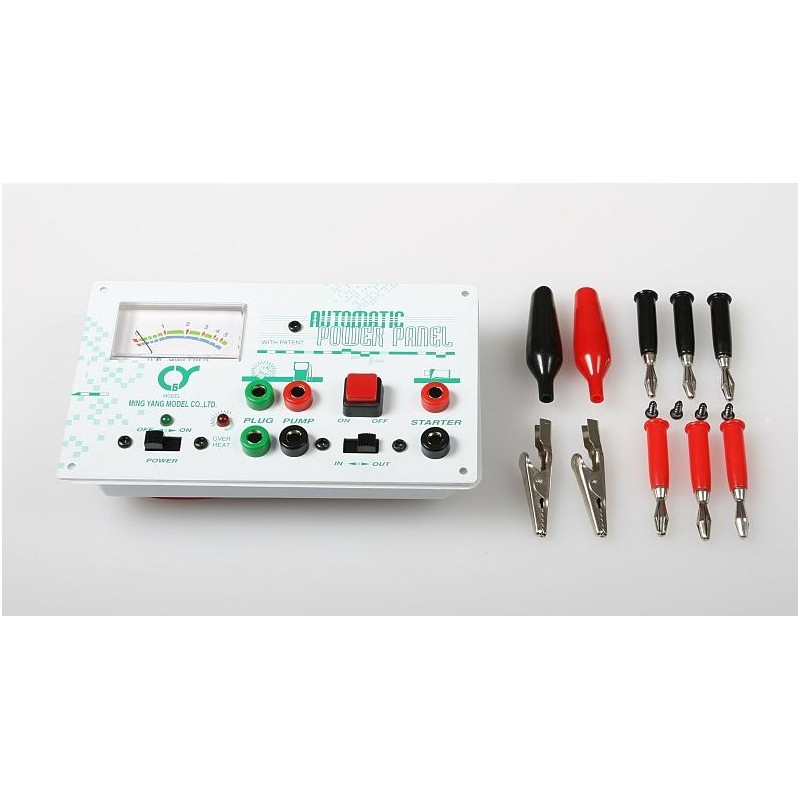

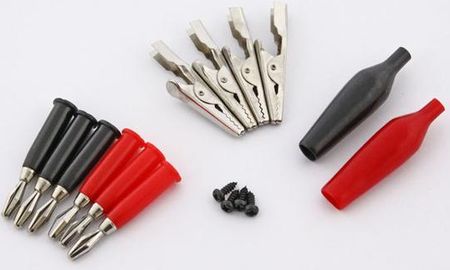

Dbając o wygodę pracy i bezproblemowe przygotowanie połączeń prądowych, do zestawu załączono komplet 6 wtyków bananowych 4mm z odpowiednio czerwonymi i czarnymi plastikowymi obudowami, jak również dwie pary kleszczy krokodylkowych do połączenia z akumulatorem żelowym.

Zainstalowany włącznik-wyłącznik ON/OFF pomaga zaoszczędzić prąd akumulatora, gdy nie używamy panelu.

Panel zasilany jest prądem bezpośrednim 12V (najlepiej akumulator żelowy Pb 12V)

Standardowe wymiary 152 x 91 mm panelu zapewnią bezproblemowy montaż w praktycznie każdej skrzynce modelarskiej na rynku (4 wkręty montażowe w opakowaniu). Producent załączył również bardzo przydatną, lekką ABS-ową wytłoczkę zabezpieczającą spodnią stronę panelu przed ew. uszkodzeniem mechanicznym czy zachlapaniem.

   Instrukcja obsługi:

1. Do panela za pomocą "wychodzących" przewodów podłączyć akumulator 12V
2. Starter 12V podłączyć do gniazd w polu "STARTER".
3. W polu "PUMP" podłączyć pompkę paliwa do gniazda 12V . Za pomocą przełącznika "IN-OUT" tankujemy lub wypompowywujemy paliwo z modelu.
4. W polu "PLUG" podłączamy zasilanie świecy żarowej (za pomocą włącznika OFF-ON POWER "podajemy" prąd do świecy żarowej)
5. UWAGA ! Nie wolno pomylić biegunów ! (grozi uszkodzeniem panelu) gniazdo czarne (-) gniazdo czerwone (+).
