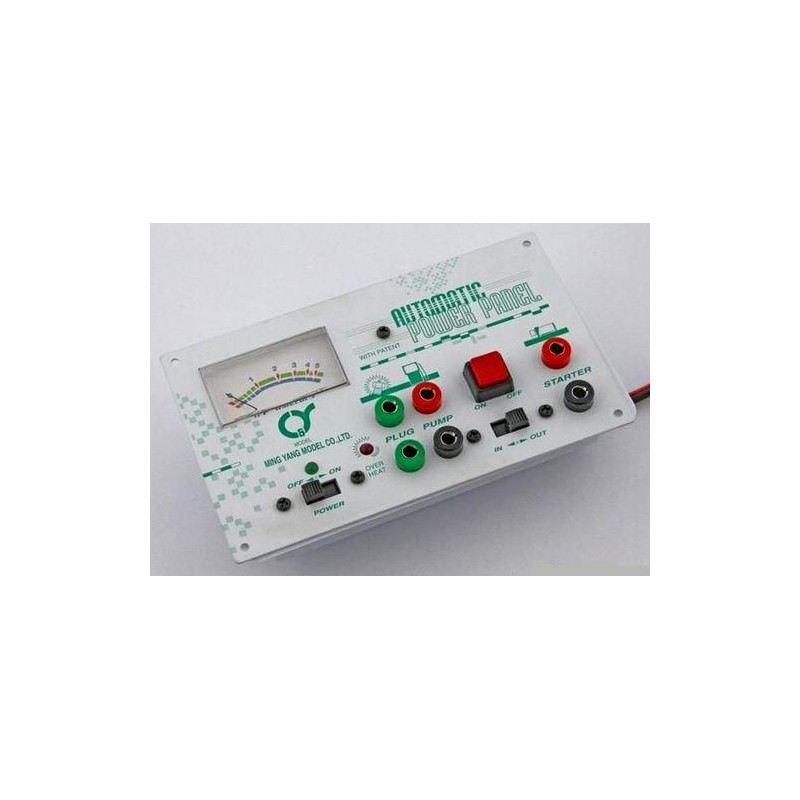

SPOUŠTĚCÍ PANEL (212-3) AUTOMATICKÝ VÝKON Q-MODELU

Univerzální startovací panel Q-Model 212-3 s možností instalace do startovací skříňky.

Je vybaven všemi potřebnými výstupy, které jsou nutné k efektivnímu a rychlému spuštění spalovacího modelu:

• výstup pro žhavicí svíčku (1,5 V) s ukazatelem proudu
• výstup pro čerpadlo (12 V) s reverzibilním provozem (čerpání/odsávání) a pohodlným vypínačem
• výstup startéru (12 V)

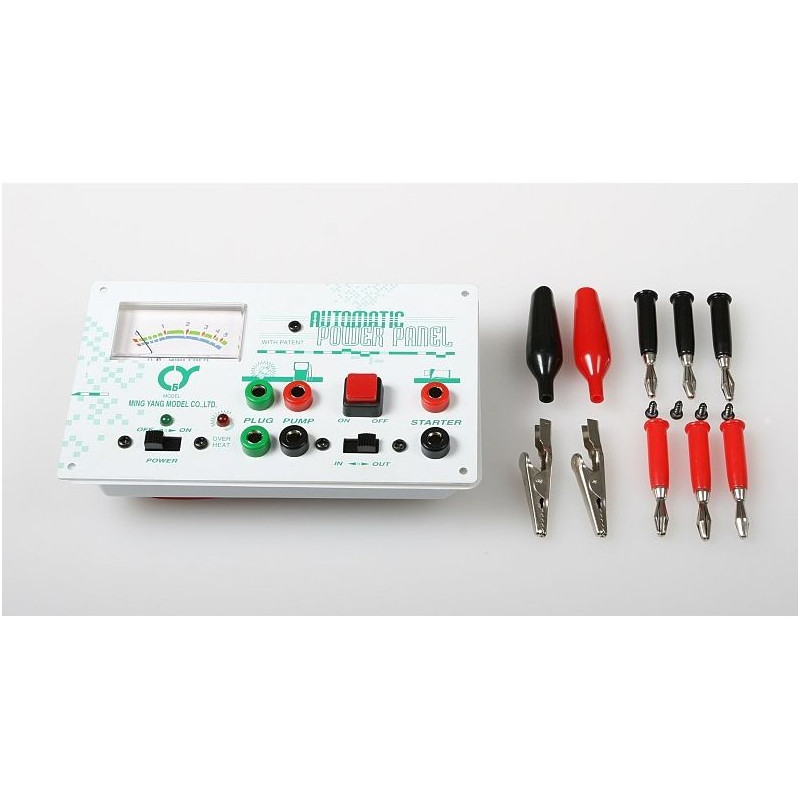

Pro pohodlnou obsluhu a bezproblémovou přípravu proudových přípojek je součástí dodávky sada 6 4mm banánkových zástrček s červeným, resp. černým plastovým pouzdrem a dva páry krokodýlích kleští pro připojení ke gelové baterii.

Instalovaný vypínač ON/OFF pomáhá šetřit proud z baterie, když se panel nepoužívá.

Panel je napájen stejnosměrným proudem 12 V (nejlépe 12V Pb gelovou baterií)

Standardní rozměry panelu 152 x 91 mm zajistí bezproblémovou instalaci prakticky do jakéhokoli modelového boxu na trhu (4 montážní šrouby jsou součástí balení). Výrobce přiložil také velmi užitečný, lehký ABS výlisek, který chrání spodní stranu panelu před případným mechanickým poškozením nebo postříkáním.

Návod k obsluze:

1. Připojte 12V baterii k panelu pomocí "výstupních" kabelů
2. Připojte12V startér k zásuvkám v poli "STARTER ".
3. V poli "PUMP" připojte palivové čerpadlo k 12V zásuvce . Pomocípřepínače "IN-OUT" doplňte palivo nebo čerpejte palivo z modelu.
4. Vpoli "PLUG" připojte napájení žhavicí svíčky (přepínačem OFF-ON POWER "přivádíme" proud do žhavicí svíčky )
5. POZOR !!! Nezaměňujte póly ! (hrozí poškození panelu) černá zásuvka (-) červená zásuvka (+).
