PANEL STARTOWY (212-2) Q-MODEL

PANEL STARTOWY (212-2) Q-MODEL

149,99 zł
07-0980
Q-Model
W magazynie

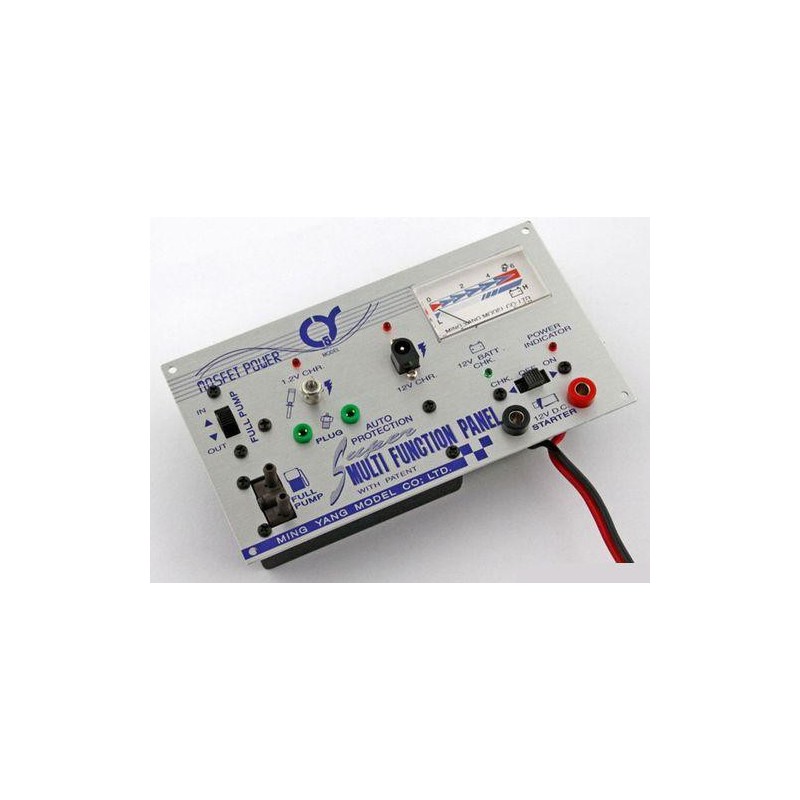

Panel startowy Q-Model 212-2 przeznaczony do instalacji w skrzynkach startowych to jeden z najlepiej wyposażonych paneli startowych na rynku.

Zawiera wszystko to, czego modelarz może potrzebować do sprawnej i wygodnej obsługi startowej silników spalinowych.

To, co wyróżnia panel 212-2 na tle konkurencyjnych urządzeń to przede wszystkim zainstalowana pompka do paliw pracująca w dwóch kierunkach (tłoczenie / ssanie), zainstalowana ładowarka do akumulatorów NiCD/NiMH z klipsów ręcznych, wskaźnik natężenia prądu podawanego na świecę oraz gniazdo przeznaczone do ładowania akumulatora żelowego (zasilającego panel i inne urządzenia skrzynki startowej).

   Zainstalowane wyjścia:

  • 2x Banan 4mm pod instalację rozrusznika elektrycznego
  • 2x PIN pod instalację żarnika świec
  • dwie końcówki pod podłączenie silikonowych przewodów paliwowych do pompki
  • wyjście ładowarki do ogniw NiCD/NiMH w kształcie świecy żarowej
  • wyjście typu JACK do bezpośredniego ładowania zainstalowanego w skrzynce startowej akumulatora żelowego 12V (UWAGA ! ładowanie akumulatora Pb wymaga zastosowania zewnętrznej, nie zawartej z zestawem ładowarki)

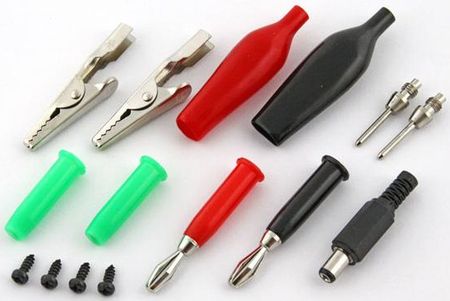

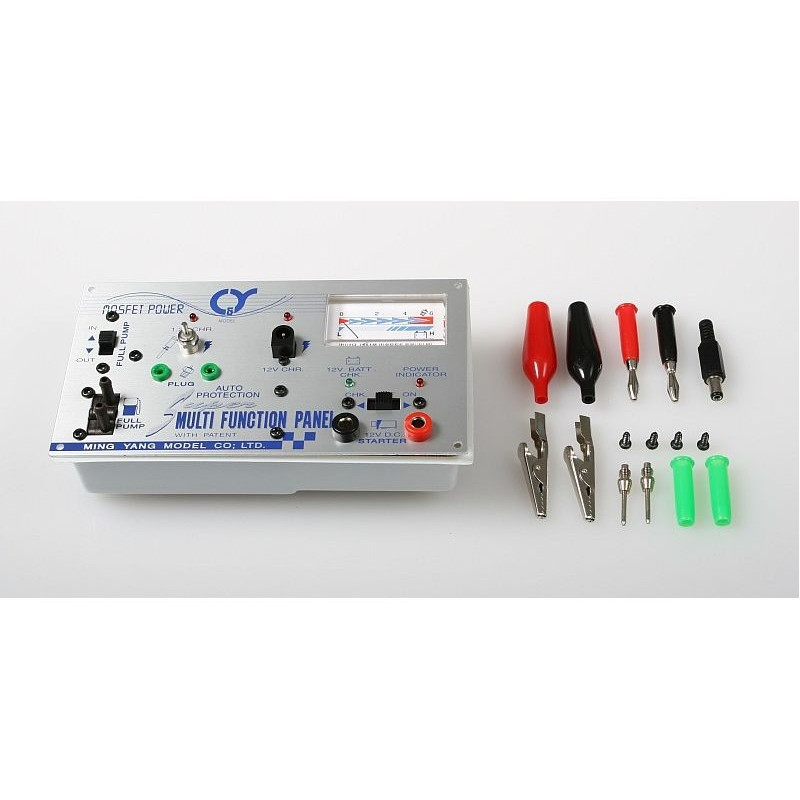

    Akcesoria załączone do zestawu:

  • para konektorów bananowych 4mm do podłączenia rozrusznika
  • para konektorów PINowych do podłączenia żarnika świec
  • konektor JACK DC kompatybilny z gniazdem do ładowania akumulatora żelowego
  • 4 wkręty instalacyjne do przykręcenia panelu do skrzynki startowej
  • para zacisków typu "krokodylki" do wygodnego podłączenia panelu z akumulatorem żelowym



   Panel zasilany jest prądem bezpośrednim 12V (najlepiej akumulator żelowy Pb 12V)

Niezwykle przydatny w pracy z panelem jest równiez zainstalowany w prawóm górnym roku uniwersalny wskazówkowy wskaźnik prądowy. Wskazuje on zarówno natężenie prądu podawanego na świecę (w chwili gdy świeca jest żarzona), jak i poziom naładowania akumulatora żelowego 12V (po wciśnięciu odpowiedniego przełącznika "CHK" na panelu).

Standardowe wymiary 152 x 91 mm panelu zapewnią bezproblemowy montaż w praktycznie każdej skrzynce modelarskiej na rynku (4 wkręty montażowe w opakowaniu). Producent załączył również bardzo przydatną, lekką ABS-ową wytłoczkę zabezpieczającą spodnią stronę panelu przed ew. uszkodzeniem mechanicznym czy zachlapaniem.

Oznaczenie producenta 212-2

   Instrukcja obsługi:

  1. Do panela za pomocą "wychodzących" przewodów podłączyć akumulator 12V
  2. Starter 12V podłączyć do gniazda w polu "STARTER".
  3. W polu "PLUG" podłączamy zasilanie świecy żarowej
  4. UWAGA ! Nie wolno pomylić biegunów ! (grozi uszkodzeniem panelu) gniazdo czarne (-) gniazdo czerwone (+).
