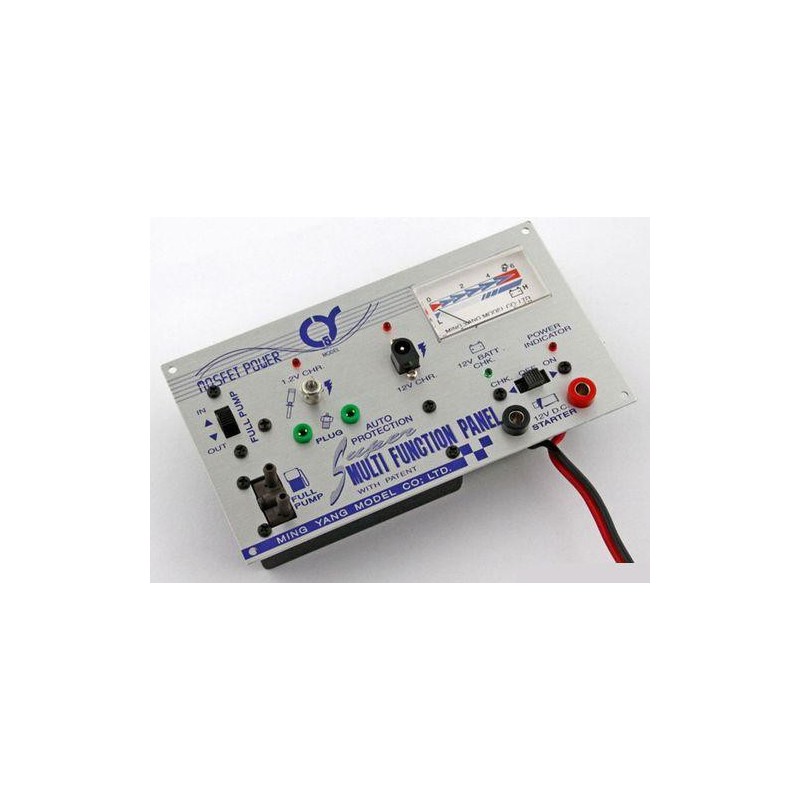

STARTOVACÍ PANEL (212-2) Q-MODEL

Startovací panel Q-Model 212-2 pro instalaci do startovacích boxů je jedním z nejlépe vybavených startovacích panelů na trhu.

Obsahuje vše, co může modelář potřebovat pro efektivní a pohodlné startování spalovacích motorů.

To, co panel 212-2 odlišuje od konkurenčních jednotek, je především instalované palivové čerpadlo s dvojím směrem (vybíjení/sání), instalovaná ruční klipová nabíječka NiCD/NiMH akumulátorů, svíčkový indikátor proudu a zásuvka určená k nabíjení gelového akumulátoru (který napájí panel a další vybavení startovacího boxu).

Instalované výstupy:

• 2x banánek 4 mm pod elektrickou instalaci startéru
• 2x PIN pro instalaci žhavicího vlákna zapalovací svíčky
• dvě svorky pro připojení silikonového palivového vedení k čerpadlu
• výstup nabíječky pro NiCD/NiMH články ve tvaru žhavicí svíčky
• výstup JACK pro přímé nabíjení 12V gelové baterie instalované ve startovací skříňce (NB ! nabíjení Pb baterie vyžaduje použití externí nabíječky, která není součástí sady)

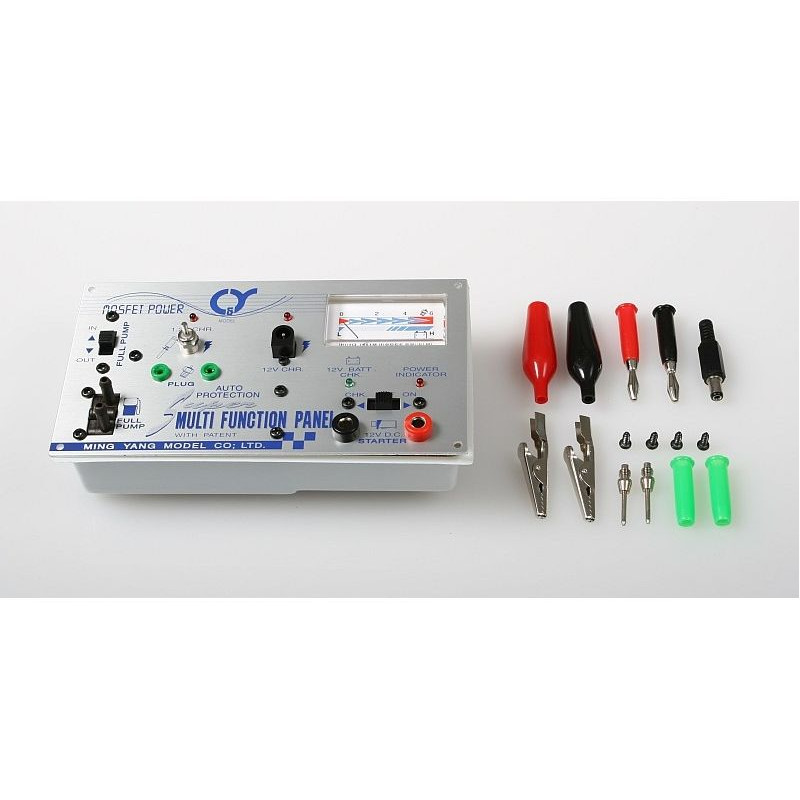

Příslušenství, které je součástí sady:

• pár 4mm banánkových konektorů pro připojení startovacího boxu
• dvojice konektorů PIN k připojení vlákna zapalovací svíčky
• konektor JACK DC kompatibilní se zásuvkou pro nabíjení gelové baterie
• 4 montážní šrouby pro přišroubování panelu ke startovacímu boxu
• dvojice krokodýlích svorek pro pohodlné připojení panelu ke gelové baterii

Panel je napájen stejnosměrným proudem 12 V (nejlépe 12V Pb gelovou baterií)

Mimořádně užitečný při práci s panelem je také univerzální ukazatel proudu instalovaný v pravém horním rohu. Ukazuje jak proud přiváděný do svíčky (když svíčka svítí), tak úroveň nabití 12V gelové baterie (když je stisknut příslušný spínač "CHK" na panelu).

Standardní rozměry panelu 152 x 91 mm zajistí bezproblémovou instalaci prakticky do jakékoli modelové krabice na trhu (4 montážní šrouby jsou součástí balení). Výrobce rovněž přiložil velmi užitečný, lehký výlisek ABS, který chrání spodní stranu panelu před případným mechanickým poškozením nebo postříkáním.

Značka výrobce 212-2

Návod k obsluze:

1. Připojte 12V baterii k panelu pomocí "výstupních" vodičů
2. Připojte 12V startér do zásuvky v poli "STARTER".
3. V poli "PLUG" připojte napájení žhavicí svíčky
4. POZOR ! Nezaměňujte svorky ! (hrozí poškození panelu) černá zásuvka (-) červená zásuvka (+).
