HOBBYWING PROGRAMATOR box LCD PRO (30502002)

Wielofunkcyjny programator LCD PRO do wybranych regulatorów serii Hobbywing do samochodów, samolotów i łodzi, służy do łatwego i szybkiego programowania sterowników – zarówno w domu „na stole” jak i na lotnisku. Dodatkowo może służyć jako Interfejs USB umożliwiający podłączenie sterownika do komputera PC w celu jego programowania za pomocą programu USB Link i aktualizacji oprogramowania lub jako moduł Bluetooth OTA umożliwiający konfigurację, aktualizację oprogramowania oraz wczytywanie danych eksploatacyjnych zapisanych w sterowniku za pomocą aplikacji mobilnej (iOS i Android) Wyposażony jest także w wejście umożliwiające pomiar napięcia całkowitego oraz napięcia poszczególnych ogniw pakietów LiPo 2-8S.

1. Służy do programowania regulatora

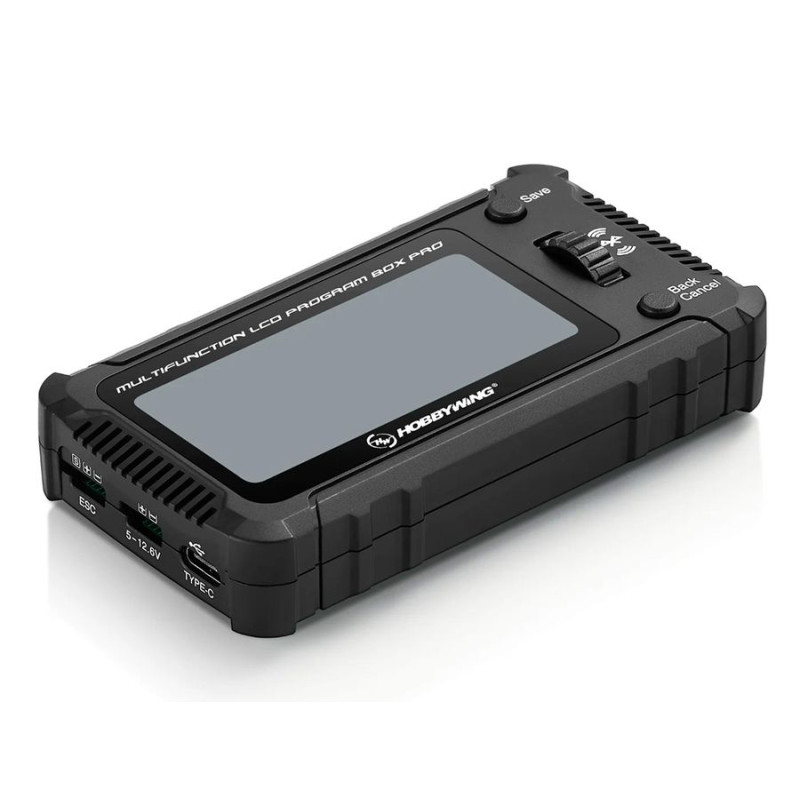

Kontroler podłącza się za pomocą przewodu serwo lub specjalnego przewodu do programowania, gniazda znajdują się po lewej stronie obudowy. Zasilanie skrzynki odbywa się ze stabilizatora mocy BEC regulatora Hobbywing lub (w przypadku regulatora OPTO) ze zwykłego 4-5-ogniwowego. Akumulator odbiornika NiCd/NiMH lub 2-3S LiPo/LiFe podłączony do gniazda zasilania skrzynki. Programowanie odbywa się przy podłączonym silniku i akumulatorze napędu (również w przypadku sterowników OPTO).

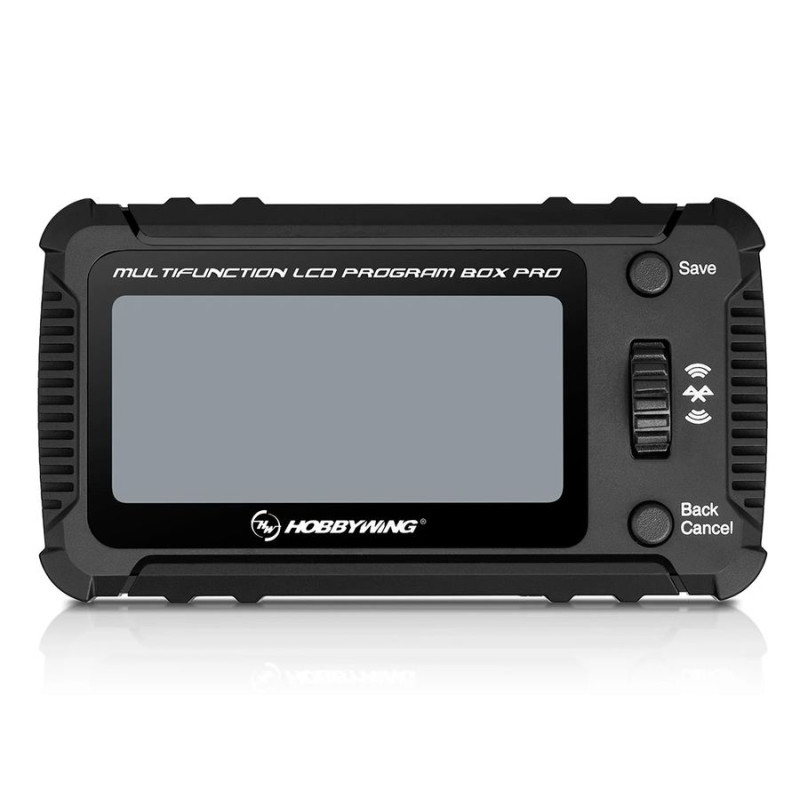

Do programowania wykorzystywane jest kółko/przycisk programujący oraz dwa przyciski znajdujące się na przednim panelu skrzynki. Za ich pomocą wybierasz i ustawiasz żądane funkcje w menu na wyświetlaczu oLCD programatora. Ustawione parametry można także zapisać w pamięci programatora i w dowolnej chwili przesłać do innego sterownika tego samego typu.
Sposób podłączenia sterownika do Wielofunkcyjnej skrzynki programującej LCD PRO zależy od typu kontrolera – różni się w zależności od tego, czy jest to sterownik ze stabilizatorem mocy BEC, czy kontroler OPTO, czy sterownik posiada specjalny kabel do programowania lub gniazdo, itp. Podczas podłączania postępuj dokładnie według instrukcji dołączonej do pudełka i kontrolera.

2. Zastosowanie jako INTERFEJS USB do połączenia sterownika z komputerem PC
Po podłączeniu sterownika programator LCD PRO łączy się z komputerem (tylko PC z systemem operacyjnym Windows) za pomocą kabla USB (typ C). Po uruchomieniu programu USB Link można łatwo skonfigurować sterownik na komputerze PC lub zaktualizować jego oprogramowanie za pomocą komputera PC.

3. Zastosowanie jako moduł Bluetooth OTA do połączenia z aplikacją mobilną
Po podłączeniu sterownika programator LCD PRO połączy się poprzez Bluetooth z aplikacją mobilną HW LINK V2 (dostępną dla iOS i Android), w której można ustawić parametry kontrolera, zaktualizować jego oprogramowanie lub pobrać dane eksploatacyjne zapisane w pamięci kontrolera.

4. Użyj jako woltomierza do sprawdzenia napięcia akumulatorów lipo

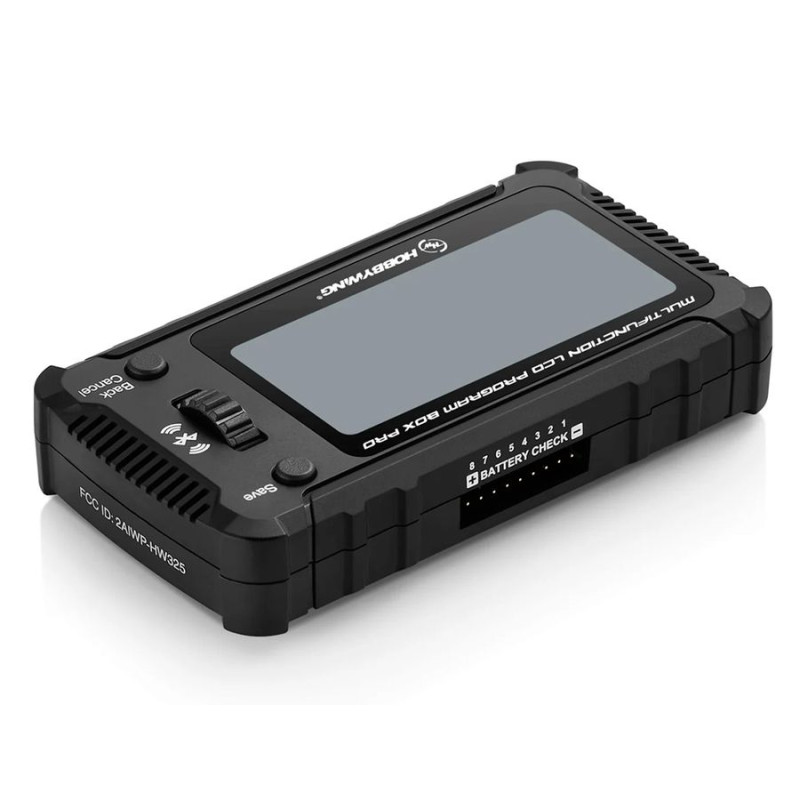

Podłącz złącze serwisowe zestawu do gniazda „BATTERY CHECK” z boku skrzynki; na wyświetlaczu pojawi się wówczas napięcie całego zestawu i poszczególnych ogniw. (Przy pomiarze napięcia programator LCD zasilany jest ze złącza serwisowego mierzonego zestawu, nie potrzebuje dodatkowego źródła.)

Program Hobbywing USB Link możesz pobrać bezpłatnie ze strony producenta www.hobbywing.com
Aplikację HW LINK V2 znajdziesz także za darmo w App Store lub Google Play.

Kompatybilne regulatory Hobbywing:

• Kontrolery serii XERUN do samochodów RC (wersja 2.0 i nowsze)
• Kontrolery serii EZRUN do samochodów RC (wersja 2.0 i nowsze)
• Kontrolery serii PLATINUM do samolotów i helikopterów RC
• Kontrolery serii Seaking PRO do łodzi RC
• Niektóre sterowniki serii QUICRUN

W zestawie programatora znajdują się: Wielofunkcyjny programator LCD PRO, kabel USB typu C, kabel do programowania (2x JR/UNI), instrukcja.

Dane techniczne:

• Zasilanie (przez gniazdo sieciowe) [V]: 5 - 12.6
• Zasilanie (przez gniazdo programowania ESC) [V]: 5 - 8.4
• Długość [mm]: 105.6
• Szerokość [mm]: 59
• Wysokość [mm]: 24.4
• Waga [g]: 85

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi.
