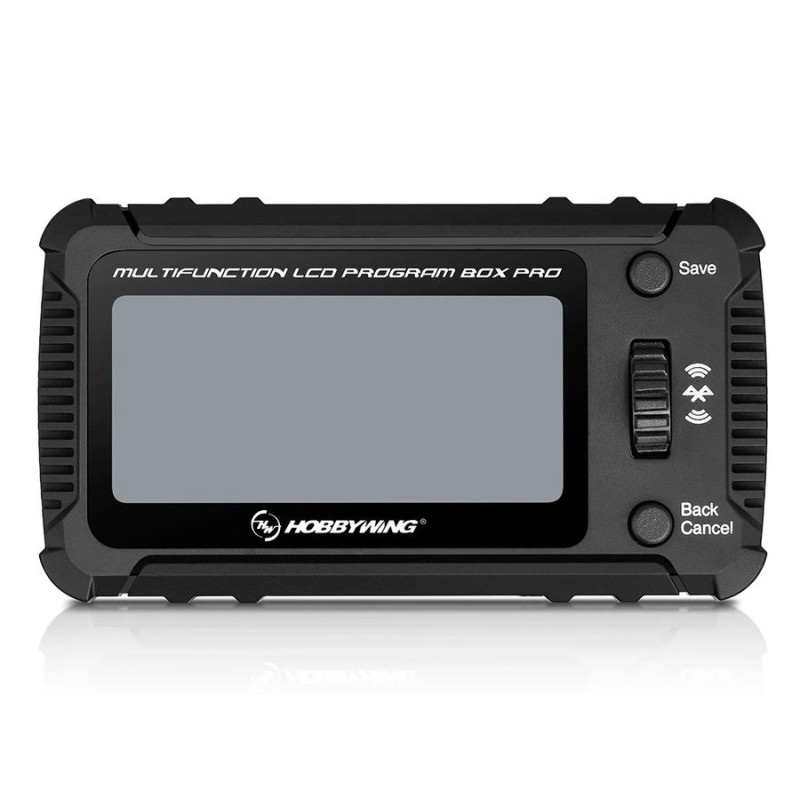

Programovací box HOBBYWING LCD PRO (30502002)

Multifunkční programátor LCD PRO pro vybrané regulátory řady Hobbywing pro auta, letadla a lodě slouží ke snadnému a rychlému programování regulátorů - ať už doma "na stole" nebo na letišti. Kromě toho jej lze použít jako USB rozhraní pro připojení regulátoru k PC pro programování přes USB Link a aktualizaci softwaru, nebo jako Bluetooth OTA modul umožňující konfiguraci, aktualizaci softwaru a načítání provozních dat uložených v regulátoru přes mobilní aplikaci (iOS a Android) Je také vybaven vstupem pro měření celkového napětí a napětí jednotlivých článků 2-8S LiPo balíčků.

1. Slouží k programování regulátoru
Regulátor se připojuje pomocí servokabelu nebo speciálního programovacího kabelu, zásuvky jsou umístěny na levé straně skříně. Napájení krabičky je zajištěno z BEC stabilizátoru napájení regulátoru Hobbywing nebo (v případě regulátoru OPTO) z běžného 4-5článkového regulátoru. Do napájecí zásuvky krabičky se připojuje NiCd/NiMH nebo 2-3S LiPo/LiFe přijímačový akumulátor. Programování probíhá s připojeným motorem a pohonným akumulátorem (také v případě regulátorů OPTO).
K programování se používá programovací kolečko/tlačítko a dvě tlačítka na předním panelu krabičky. Těmi se vybírají a nastavují požadované funkce v menu na oLCD displeji programátoru. Nastavené parametry lze také uložit do paměti programátoru a kdykoli je přenést do jiného regulátoru stejného typu.
Způsob připojení regulátoru k multifunkčnímu programovacímu boxu LCD PRO závisí na typu regulátoru - liší se podle toho, zda se jedná o regulátor se stabilizátorem napájení BEC nebo regulátor OPTO, zda má regulátor speciální programovací kabel nebo zásuvku atd. Při připojování pečlivě dodržujte pokyny dodané s krabičkou a regulátorem.

2. K připojení regulátoru k počítači použijte jako USB INTERFACE
Po připojení řídicí jednotky se programátor LCD PRO připojí k počítači (pouze k počítači s operačním systémem Windows) pomocí kabelu USB (typ C). Po spuštění programu USB Link lze regulátor na PC snadno konfigurovat nebo pomocí PC aktualizovat jeho software.

3. Použití jako Bluetooth OTA modul pro připojení k mobilní aplikaci
Po připojení regulátoru se programátor LCD PRO připojí přes Bluetooth k mobilní aplikaci HW LINK V2 (dostupné pro iOS a Android), kde lze nastavit parametry regulátoru, aktualizovat jeho software nebo načíst provozní data uložená v paměti regulátoru.

4. Slouží jako voltmetr pro kontrolu napětí lipo baterií
Připojte servisní konektor sady ke zdířce "BATTERY CHECK" na boku krabičky; na displeji se poté zobrazí napětí celé sady a jednotlivých článků. (Při měření napětí je LCD programátor napájen ze servisního konektoru měřené sady, nepotřebuje další zdroj)

Software Hobbywing USB Link si můžete zdarma stáhnout z webových stránek výrobce www.hobbywing.com
Aplikaci HW LINK V2 najdete také zdarma v App Store nebo Google Play.

Kompatibilní ovladače Hobbywing:

• Ovladače řady XERUN pro RC auta (verze 2.0 a novější)
• Ovladače řady EZRUN pro RC auta (verze 2.0 a novější)
• Řídicí jednotky řady PLATINUM pro RC letadla a vrtulníky
• Řídicí jednotky řady Seaking PRO pro RC lodě
• Některé ovladače řady QUICRUN

Sada programátoru obsahuje: LCD PRO multifunkční programátor, USB kabel typu C, programovací kabel (2x JR/UNI), manuál.

Technické údaje: Sada je vybavena systémem pro řízení a ovládání, který je součástí balení:

• Napájení (přes síťovou zásuvku) [V]: 5 - 12.6
• Napájení (přes programovací zásuvku ESC) [V]: 5 - 8.4
• Délka [mm]: 105.6
• Šířka [mm]: 59
• Výška [mm]: 24.4
• Hmotnost [g]: 85

*Dodržujte návod k použití přiložený k výrobku.
