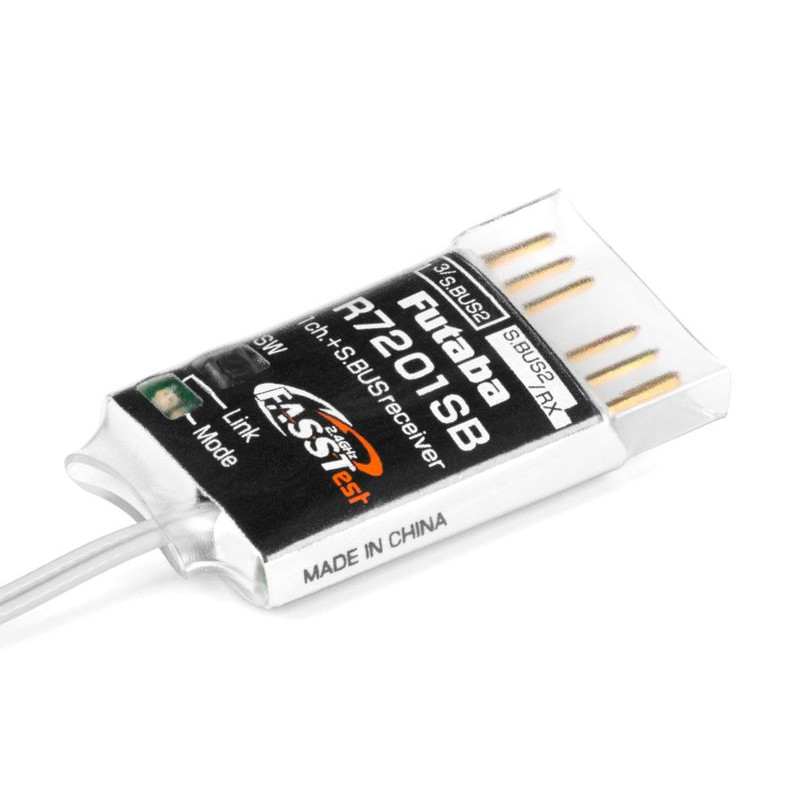

FUTABA ODBIORNIK R7201SB FASSTest

Mały i bardzo lekki odbiornik telemetryczny systemu transmisyjnego Futaba FASSTest 2,4 GHz z parą pełnozakresowych anten różnicowych. Przeznaczony jest przede wszystkim do stosowania w dronach i innych modelach wykorzystujących jednostki sterujące komunikujące się poprzez S.BUS lub S.BUS2.; dzięki swoim kompaktowym wymiarom i bardzo małej masie nadaje się również do małych modeli samolotów z serwami S.BUS/S.BUS2 i doskonale sprawdza się jako odbiornik zapasowy w pracy z dwoma odbiornikami z innymi odbiornikami FASSTest. Opcjonalne tryby kanałów routera R7201SB pozwalają na działanie jednego gniazda jako klasycznego wyjścia kanału PWM (kanał 3)/portu S.BUS2 lub S.BUS; drugie gniazdo pełni funkcję portu S.BUS2 lub służy do podłączenia drugiego odbiornika w pracy dwuodbiornikowej. Port S.BUS2 do dwukierunkowej komunikacji umożliwia podłączenie serwerów S.BUS2, czujników telemetrycznych i innych kompatybilnych urządzeń. Stany pracy odbiornika sygnalizowane są za pomocą diody LED.

System transmisji:

Futaba FASSTest-2,4 GHz z telemetrią dla modeli latających, tryby FASSTest 26CH/18CH/12CH

Należy pamiętać, że w trybie wysokiej częstotliwości powtarzania FASSTest 12CH można używać wyłącznie serwomechanizmów cyfrowych.

Zasilanie:

3,7-7,4 V (napięcie nominalne), zakres napięć roboczych wynosi 3,5-8,4 V – czyli np. akumulatory 4-6 NiMH, 1-2S LiPo, 2S LiFe i Li-ion, stabilizatory mocy BEC w danym zakresie napięć.

Antena:

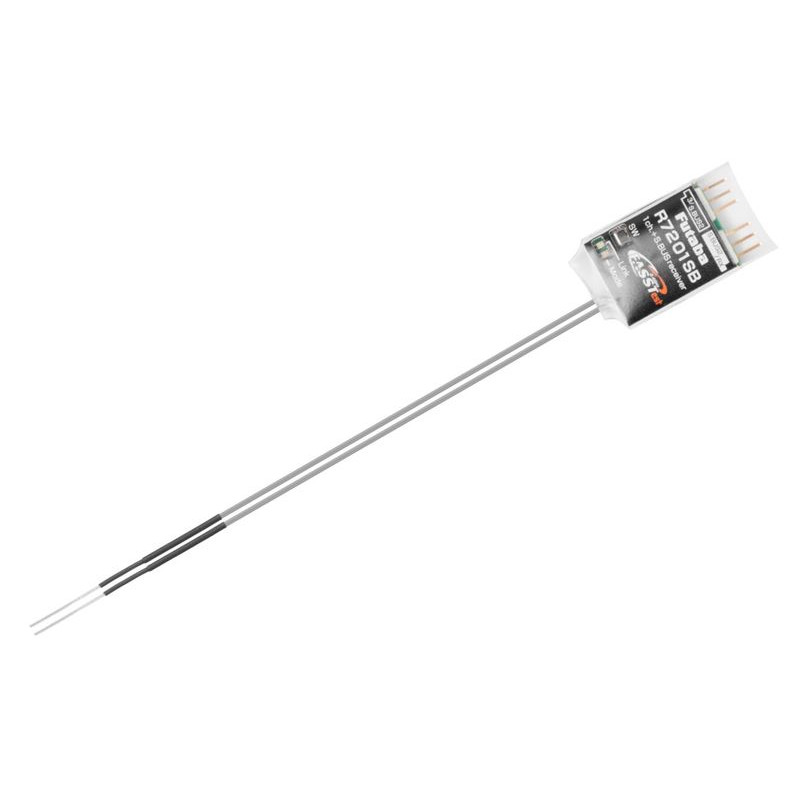

Odbiornik jest wyposażony w parę anten różnicowych, aby zmaksymalizować odbiór sygnału niezależnie od względnego położenia modelu i nadajnika. Należy je zamocować w modelu z zachowaniem wzajemnej orientacji 90°. Anteny wyposażone są w obudowy poprawiające charakterystykę kierunkową anten.

Wyjścia odbiornika, tryby kanałów:

Odbiornik wyposażony jest w gniazda na standardowe złącza Futaba (z wypustką), do których oczywiście można włożyć także złącza UNI (JR/Graupner, Hitec) bez bocznego występu (należy uważać aby nie pomylić polaryzacji).

Wyjścia kanałowe (PWM/S.BUS): R7201SB umożliwia zmianę przypisania kanałów, umożliwiając wykorzystanie kombinacji klasycznego wyjścia PWM i wejścia/wyjścia S.BUS2 lub pracy z dwoma odbiornikami (wymaga użycia nadajnika Futaba umożliwiającego pracę z dwoma odbiornikami) . Tryby kanałów wybiera się za pomocą przycisku na amplitunerze w specjalnym trybie ustawień – trybów kanałów nie można zmieniać w normalnym trybie pracy.

S.BUS2: Gniazdo S.BUS2 umożliwia podłączenie serwomechanizmów, żyroskopów i innych kompatybilnych urządzeń S.BUS2 oraz podłączenie czujników telemetrycznych Futaba, których dane mogą być wyświetlane na nadajniku.

Praca na dwa odbiorniki z automatycznym podtrzymaniem
Na odbiorniku można także włączyć tryb na dwa odbiorniki z automatycznym podtrzymaniem, który w przypadku zaniku sygnału automatycznie przełącza się z odbiornika głównego na zapasowy (lub odwrotnie) jeden z odbiorników (para R7201SB lub jeden R7201SB i drugi odbiornik FASSTest S.BUS2) ).  Funkcja jest w zasadzie taka sama, jak systemu rezerwowego FDLS-1, ale nie jest potrzebny żaden dodatkowy sprzęt.

Telemetria
R7201SB przesyła dane o napięciu zasilania odbiornika do nadajnika bez konieczności podłączania jakichkolwiek czujników.
R7201SB pozwala na wykorzystanie wszystkich czujników telemetrycznych Futaba oraz innych czujników kompatybilnych z systemem magistrali S.BUS2 z komunikacją dwukierunkową.

Co to jest S.BUS2/S.BUS:

S.BUS – magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjściowego odbiornika S.BUS.
S.BUS2 - Magistrala szeregowa Futaba do dwukierunkowej komunikacji umożliwiająca (tak jak S.BUS) sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjścia/wejścia odbiornika S.BUS2. Dodatkowo umożliwia podłączenie czujników telemetrycznych i przesłanie z nich danych poprzez odbiornik w celu wyświetlenia na nadajniku; z niektórych serw S.BUS2 może przesyłać do nadajnika informacje o prądzie pracy, temperaturze czy kącie wychylenia dźwigni wyjściowej serwa.
W przeciwieństwie do klasycznych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwa, żyroskopu lub innego urządzenia. Dane te zawierają polecenia takie jak „przesuń serwo kanału 3 o 15 stopni, przesuń serwo kanału 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia należące do ich własnego ustawionego kanału. Z tego powodu możliwe jest podłączenie kilku serwomechanizmów do tego samego kabla sygnałowego, ustawiając je i sterując indywidualnie w zależności od potrzeb. Służy do tego kod identyfikacyjny serwa (ID). Identyfikator znajdziesz na naklejce na skrzynce serwa.

Serwo S.BUS2 można podłączyć do portów S.BUS2 i S.BUS odbiornika. O jego funkcji decyduje ustawienie kanału w pamięci serwa (odbywa się to za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem PC S-Link - w przypadku niektórych serwomechanizmów kanał można ustawić wyłącznie za pomocą nadajnika).

Serwo S.BUS lub S.BUS2 podłączone do wyjścia kanału klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch sygnalizowany jest sygnałem w kanale odbiornika, do którego jest podłączony. Ustawienia programowalnych funkcji serwa pozostają w mocy.

Dane techniczne:

• modulacja: FASSTest - 2,4 GHz
• zasilanie (napięcie znamionowe): 4,8 V, 6 V, 7,2 V, 7,4 V, 3,7 V, 6,6 V
• zasilanie (zakres pracy): 3,5 - 8,4 V
• ilość kanałów 1: 26
• wyjście szeregowe: S-BUS, S-BUS2
• wymiary: 39,5 x 21,5 x 6,5 mm
• waga: 4,9 g

*Postępuj zgodnie z dołączoną do produktu instrukcją obsługi.
