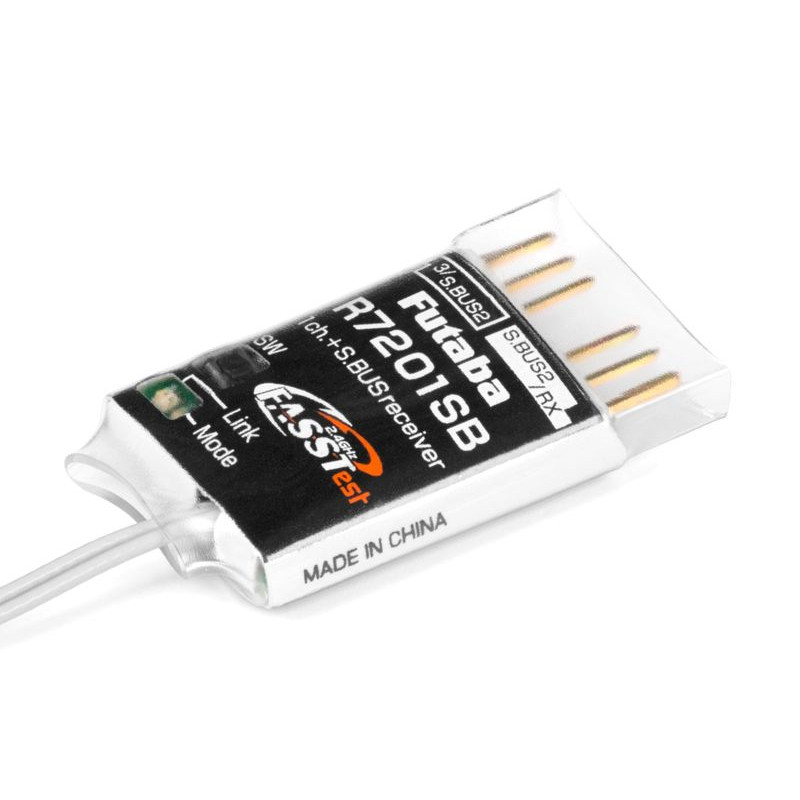

FUTABA RECEIVER R7201SB FASSTest

Malý a velmi lehký telemetrický přijímač vysílacího systému Futaba FASSTest 2,4 GHz s dvojicí celopásmových diferenciálních antén. Je primárně určen pro použití v dronech a dalších modelech využívajících řídicí jednotky komunikující prostřednictvím sběrnice S.BUS nebo S.BUS2; díky kompaktním rozměrům a velmi nízké hmotnosti je vhodný také pro malé modely letadel se servy S.BUS/S.BUS2 a je ideální jako záložní přijímač pro duální provoz s jinými přijímači FASSTest. Volitelné kanálové režimy směrovače R7201SB umožňují, aby jeden slot fungoval jako klasický výstup PWM kanálu (kanál 3)/port S.BUS2 nebo S.BUS; druhý slot funguje jako port S.BUS2 nebo slouží k připojení druhého přijímače při provozu se dvěma přijímači. Port S.BUS2 pro obousměrnou komunikaci umožňuje připojení serverů S.BUS2, telemetrických senzorů a dalších kompatibilních zařízení. Provozní stavy přijímače jsou indikovány LED diodou.

Přenosový systém:

FASSTest-2,4 GHz s telemetrií pro létající modely, režimy FASSTest 26CH/18CH/12CH

Upozorňujeme, že v režimu FASSTest 12CH s vysokou opakovací frekvencí lze používat pouze digitální serva.

Napájení:

napájení: 3,7-7,4 V (jmenovité napětí), rozsah provozního napětí je 3,5-8,4 V - tj. např. 4-6 NiMH, 1-2S LiPo, 2S LiFe a Li-ion akumulátory, BEC stabilizátory v daném rozsahu napětí.

Anténa:

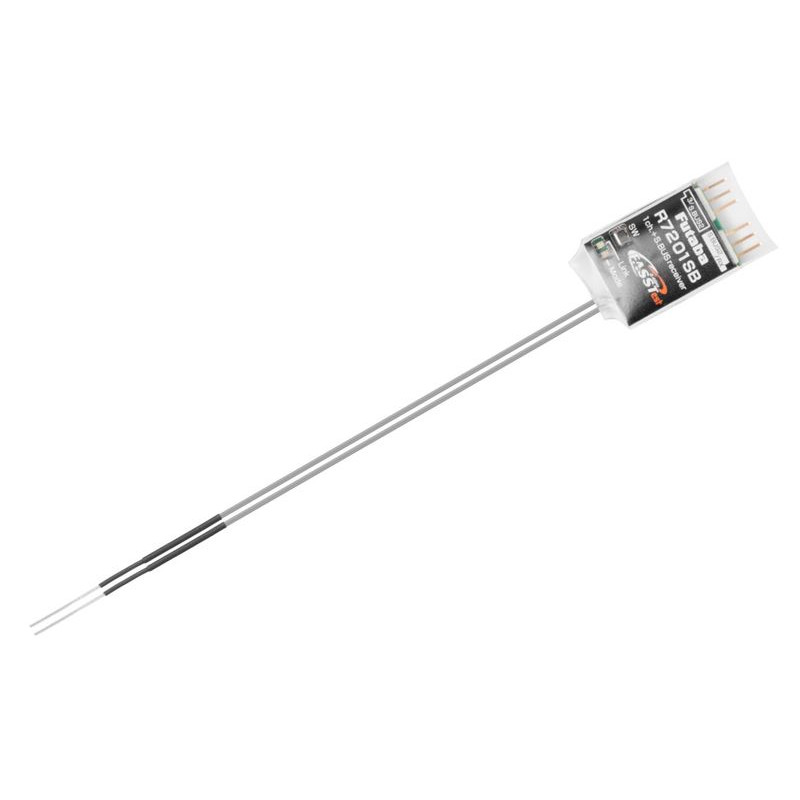

Přijímač je vybaven dvojicí diferenciálních antén pro maximalizaci příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače. Měly by být připevněny k modelu se vzájemnou orientací 90°. Antény jsou vybaveny kryty pro zlepšení směrových charakteristik antén.

Výstupy přijímače, režimy kanálů:

Přijímač je vybaven zásuvkami pro standardní konektory Futaba (s prolisem), do kterých lze samozřejmě zasunout i konektory UNI (JR/Graupner, Hitec) bez bočního prolisu (pozor na záměnu polarity).

Výstupy kanálů (PWM/S.BUS): R7201SB umožňuje změnu přiřazení kanálů, což umožňuje použití kombinace klasického PWM výstupu a S.BUS2 vstupu/výstupu nebo provozu duálního přijímače (vyžaduje vysílač Futaba umožňující provoz duálního přijímače) . Režimy kanálů se volí tlačítkem na přijímači ve speciálním režimu nastavení - režimy kanálů nelze měnit v běžném provozu.

S.BUS2: Zásuvka S.BUS2 umožňuje připojení serv, gyroskopů a dalších kompatibilních zařízení S.BUS2 a připojení telemetrických senzorů Futaba, jejichž data lze zobrazit na vysílači.

Provoz dvou přijímačů s automatickýmzálohováním
Na přijímači lze také aktivovat režim dvou přijímačů s automatickým zálohováním, který v případě ztráty signálu automaticky přepne z hlavního přijímače na záložní (nebo naopak) jeden z přijímačů (dvojice R7201SB nebo jeden R7201SB a druhý přijímač FASSTest S.BUS2) ). Funkce je v podstatě stejná jako u záložního systému FDLS-1, ale není nutné žádné další vybavení.

Telemetrie
R7201SB přenáší údaje o napájecím napětí přijímače do vysílače bez připojení jakýchkoli snímačů.
R7201SB umožňuje použití všech telemetrických čidel Futaba a dalších čidel kompatibilních se sběrnicovým systémem S.BUS2 s obousměrnou komunikací.

Co je to S.BUS2/S.BUS:

S.BUS - sériová sběrnice Futaba s jednosměrnou komunikací, která umožňuje ovládat serva, regulátory, přepínače, gyroskopy a další kompatibilní RC zařízení připojená k jednomu výstupnímu portu přijímače S.BUS.
S.BUS2 - sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (stejně jako S.BUS) ovládání serv, regulátorů, přepínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu/vstupnímu portu přijímače S.BUS2. Kromě toho umožňuje připojení telemetrických čidel a odesílání dat z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých serv může S.BUS2 vysílat do vysílače informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.
Na rozdíl od klasických RC souprav využívá systém S.BUS(2) k odesílání řídicích signálů z přijímače do serva, gyra nebo jiného zařízení sériovou datovou komunikaci. Tato data zahrnují příkazy typu "posuň kanál 3 serva o 15 stupňů, posuň kanál 5 serva o 30 stupňů" pro více zařízení. Zařízení S.BUS(2) provádějí pouze příkazy patřící k jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možné připojit několik serv k jednomu signálnímu kabelu a nastavovat a ovládat je jednotlivě podle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabici serva.

Servo S.BUS2 lze připojit k portům S.BUS2 a S.BUS přijímače. Jeho funkce je určena nastavením kanálu v paměti serva (to se provádí pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link - u některých serv lze kanál nastavit pouze pomocí vysílače).

Servo S.BUS nebo S.BUS2 připojené ke kanálovému výstupu klasického přijímače (PWM) se chová jako klasické servo. Jeho pohyb je indikován signálem v kanálu přijímače, ke kterému je připojeno. Nastavení programovatelných funkcí serva zůstávají v platnosti.

Technické údaje: V případě, že je servo v provozu, je možné jej použít pro všechny serva:

• modulace: FASSTest - 2,4 GHz
• napájení (jmenovité napětí): 4,8 V, 6 V, 7,2 V, 7,4 V, 3,7 V, 6,6 V
• napájecí zdroj (provozní rozsah): 3,5 - 8,4 V
• počet kanálů 1: 26
• serial output: S-BUS, S-BUS2
• rozměry: 39,5 x 21,5 x 6,5 mm
• hmotnost: 4,9 g

*Postupujte podle návodu k obsluze dodaného s výrobkem.
