G.T.POWER TESTER SERW Professional

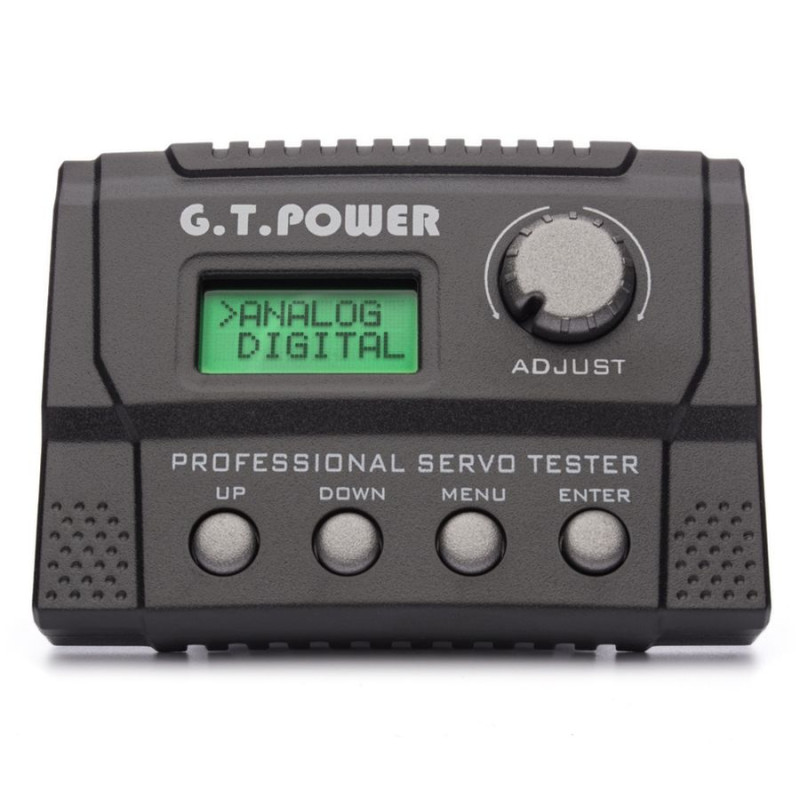

Profesjonalny tester serwo służy do testowania serwomechanizmów cyfrowych i analogowych oraz pomiaru szerokości impulsów sterujących. Generuje sygnał sterujący impulsami o poziomie logicznym „1” 5,0V o częstotliwości powtarzania 50 Hz (dla serwomechanizmów analogowych) lub 100 Hz (dla serwomechanizmów cyfrowych). Do sterowania urządzeniem służą cztery przyciski oraz pokrętło; menu programu oraz mierzone wartości wyświetlane są na dwuwierszowym wyświetlaczu LCD. Tester serwo profi posiada siedem podstawowych trybów pracy:

• Ręczna regulacja położenia serwa za pomocą pokrętła (zakres szerokości impulsu sterującego podstawowy 1000-2000 µs/rozszerzony 500-2500 µs). Możesz użyć tej funkcji do przetestowania liniowości ruchu serwomechanizmu i ogólnie jego działania. Możesz go również użyć do testowania elektronicznych kontrolerów prędkości
• Automatyczne cykliczne testowanie ruchu serwomechanizmu z regulowaną liczbą cykli, zakresem ugięcia i prędkością wybiegu. Ta funkcja służy przede wszystkim do testowania długoterminowej żywotności serwomechanizmu
• Testowanie serwomechanizmów z przełączanymi przyciskami stałych pozycji 1000, 1500 i 2000 µs. Ta funkcja służy głównie do testowania i mechanicznego ustawiania neutralnego położenia sterów oraz testowania dokładności powrotu serwa do pozycji środkowej podczas ruchu z obu stron
• Pomiar pasma nieczułości serwa. Ta funkcja jest używana przede wszystkim do testowania pasma nieczułości serwomechanizmu i określania jego rzeczywistej rozdzielczości. Jest to również przydatne, jeśli potrzebujesz wielu serwomechanizmów reagujących dokładnie w ten sam sposób - typowo np. 2-4 serwa CCPM deski wirującej, wiele serwomechanizmów sterujących tym samym lub sparowanymi sterami w modelach samolotów (szczególnie w ekstremalnym 3D z dużymi odchyleniami)
• Pomiar prędkości ruchu serwomechanizmu przy wygięciu 60°
• Automatyczne testowanie ruchu serwomechanizmu z regulowanym zakresem ugięcia i prędkością wybiegu. Ta funkcja służy głównie do testowania płynności ruchu serwomechanizmu; uwidacznia np. wady lub eksploatacyjne zużycie toru rezystancyjnego potencjometru sprzężenia zwrotnego (objawiające się drganiami lub szarpnięciami), uszkodzenia mechaniczne kół zębatych (brak zębów) itp
• Pomiar szerokości impulsów sterujących z zewnętrznego źródła (np. odbiornika). Ta funkcja służy przede wszystkim do testowania impulsów sterujących na wyjściach serwomechanizmów z odbiornika. Możesz zmierzyć szerokość impulsu przy określonym ustawieniu nadajnika, a także przetestować stabilność szerokości impulsu sterującego (czy serwo trzęsie się, oscyluje lub dryfuje bez zmiany położenia elementów sterujących na nadajniku) itp.

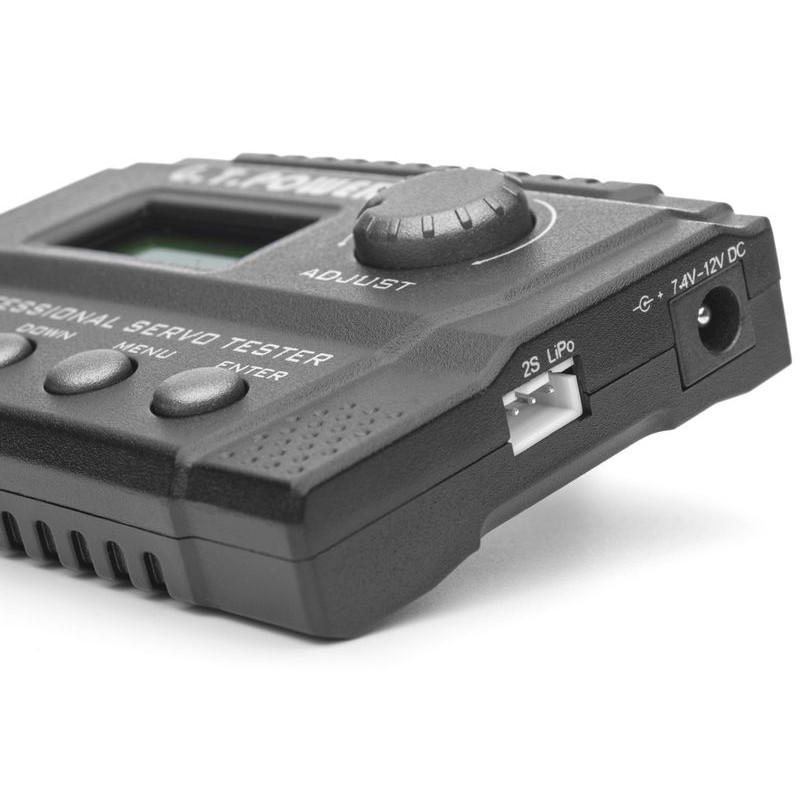

Gniazda po prawej stronie służą do zasilania serwomechanizmu - albo gniazdo JST-XH do podłączenia złącza serwisowego akumulatora 2S LiPo (7,4 V), albo złącze koncentryczne do podłączenia akumulatora lub zasilania sieciowego o napięciu 7,4-12 V. Napięcie zasilania serwomechanizmu na wyjściu testera serwomechanizmu (SIGNAL/OUT) jest stabilizowane na poziomie 5 V niezależnie od napięcia zasilania urządzenia.

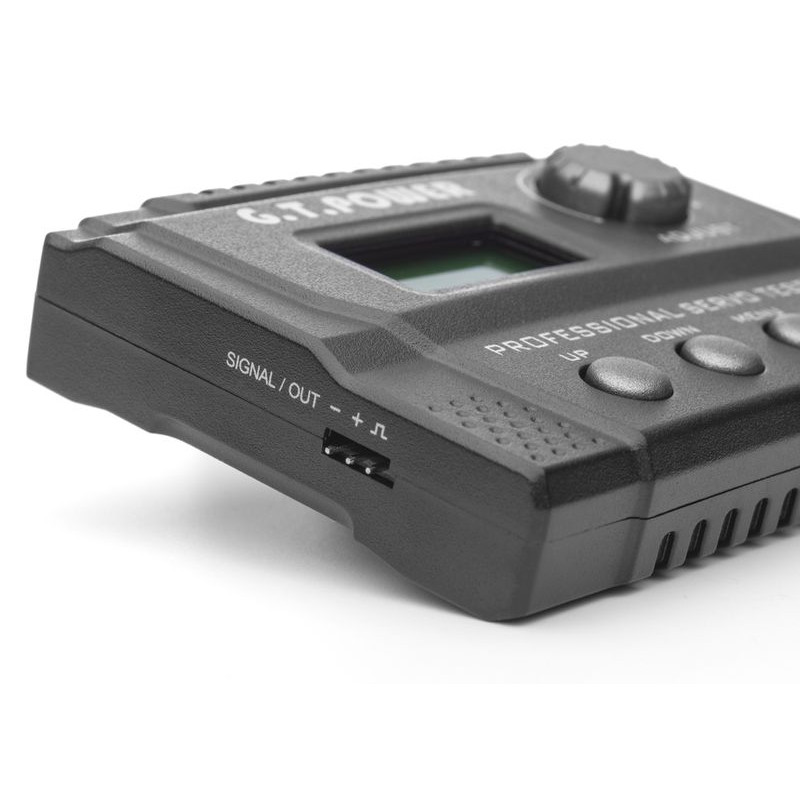

Testowane serwo podłączone jest do gniazda SIGNAL/OUT po lewej stronie. Sygnał sterujący z zewnętrznego źródła jest podawany do tego samego gniazda podczas pomiaru szerokości impulsu w trybie „PW MODE”.

Opakowanie zawiera: Profi tester serw, kabel zasilający z wtykiem koncentrycznym i krokodylkami, kabel do serwa.

Dane techniczne:

• Zasilacz: 7,4-12,0 V
• Szerokość impulsu sygnału dla przewodu neutralnego: 1500 µs (1,5 ms)
• Zakres szerokości impulsów sygnału: 500-2500 µs/1000-2000 µs
• Wymiary: 96,5x70,5x25 mm
• Masa: 67 g

*Postępuj zgodnie z dołączoną do produktu instrukcją.
