TESTER SERW G.T Professional

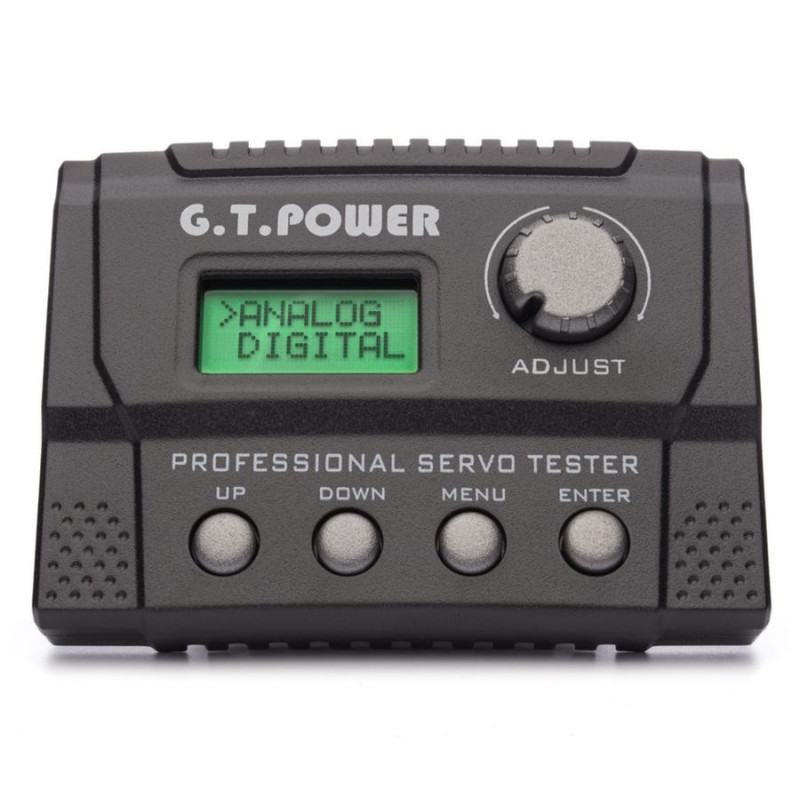

Profesionální servotester slouží k testování digitálních a analogových serv a k měření šířky řídicích impulzů. Generuje signál řídicích impulsů s logickou úrovní "1" 5,0 V s opakovací frekvencí 50 Hz (pro analogová serva) nebo 100 Hz (pro digitální serva). K ovládání přístroje slouží čtyři tlačítka a volič; nabídka programů a naměřené hodnoty se zobrazují na dvouřádkovém LCD displeji. Servotester profi má sedm základních provozních režimů:

• Ruční nastavení polohy serva pomocí knoflíku (rozsah šířky řídicího impulsu základní 1000-2000 µs/rozšířený 500-2500 µs). Pomocí této funkce můžete testovat linearitu pohybu serva a jeho provoz obecně. Můžete ji také použít k testování elektronických regulátorů otáček
• Automatické cyklické testování servopohybu s nastavitelným počtem cyklů, rozsahem výchylek a rychlostí doběhu. Tato funkce slouží především k testování dlouhodobé životnosti servopohonu
• Testování serv s přepínatelnými tlačítky pevné polohy 1000, 1500 a 2000 µs. Tato funkce slouží především k testování a mechanickému nastavení neutrální polohy kormidla a k testování přesnosti návratu serva do střední polohy při pohybu z obou stran
• Měření pásma necitlivosti serva. Tato funkce slouží především k testování pásma necitlivosti serva a určení jeho skutečného rozlišení. Je také užitečná, pokud potřebujete, aby více serv reagovalo naprosto stejně - typicky např. 2-4 serva CCPM točící se desky, více serv ovládajících stejná nebo párová kormidla u modelů letadel (zejména v extrémním 3D s velkými odchylkami)
• Měření rychlosti pohybu serv při 60° ohybu
• Automatické testování pohybu serv s nastavitelným rozsahem výchylek a rychlostí vybíhání. Tato funkce slouží především k testování plynulosti pohybu serva; odhalí například závady nebo provozní opotřebení odporové dráhy zpětnovazebního potenciometru (projevující se vibracemi nebo trhnutím), mechanické poškození převodů (chybějící zuby) apod
• Měření šířky řídicích impulsů z externího zdroje (např. přijímače). Tato funkce slouží především k testování řídicích impulzů na výstupech serva z přijímače. Lze měřit šířku impulsu při konkrétním nastavení vysílače a také testovat stabilitu šířky řídicího impulsu (zda se servo třese, kmitá nebo driftuje bez změny polohy ovládacích prvků na vysílači) atd.

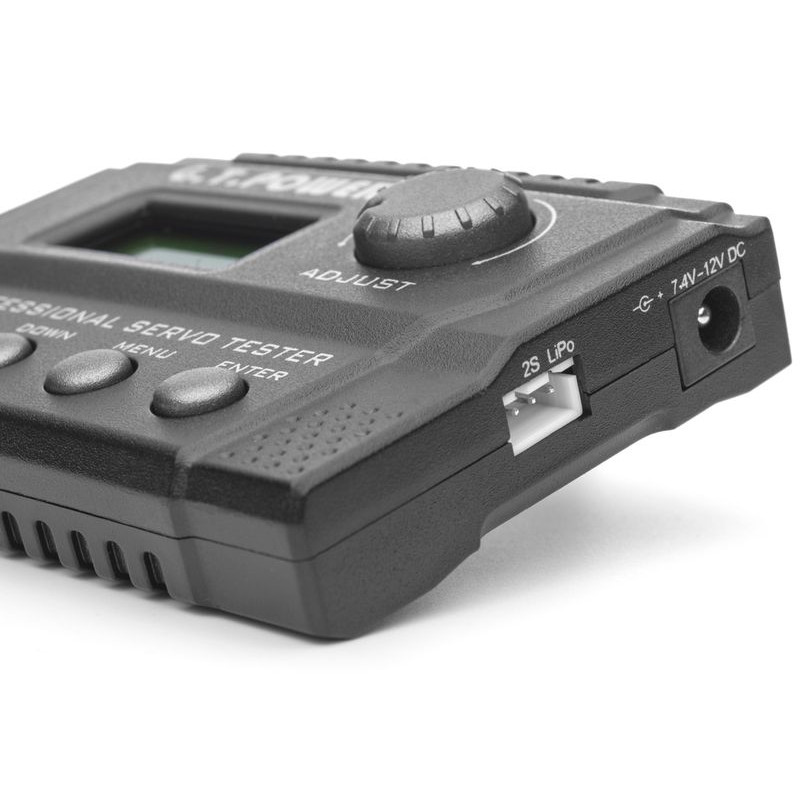

Zásuvky vpravo slouží k napájení serva - buď zásuvka JST-XH pro připojení servisního konektoru pro 2S LiPo akumulátor (7,4 V), nebo koaxiální konektor pro připojení akumulátoru nebo síťového napájení 7,4-12 V. Vpravo je umístěn konektor pro napájení serva. Napájecí napětí serva na výstupu servo testeru (SIGNAL/OUT) je stabilizováno na 5 V bez ohledu na napájecí napětí jednotky.

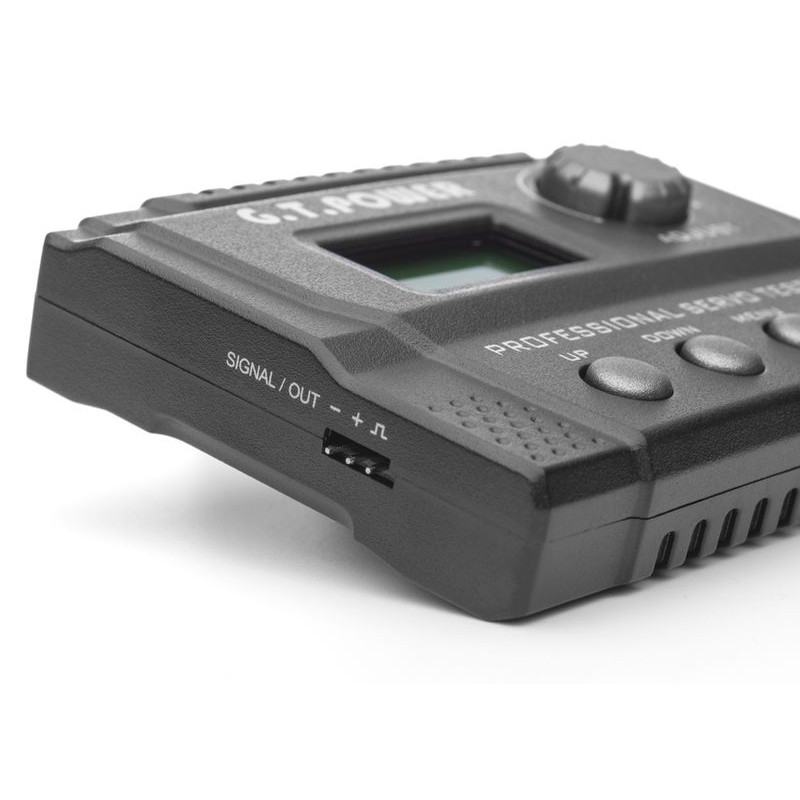

Testované servo se připojuje do zásuvky SIGNAL/OUT vlevo. Při měření šířky pulzu v režimu "PW MODE" je do stejné zásuvky přiveden řídicí signál z externího zdroje.

Balení obsahuje: Profi servo tester, napájecí kabel s koaxiální zástrčkou a krokodýlky, servo kabel.

Technické údaje: - Provozní napětí: 1,5 V:

• Napájení: 7,4-12,0 V
• Šířka signálního impulsu pro nulový vodič: 1500 µs (1,5 ms)
• Rozsah šířky signálních pulzů: 500-2500 µs/1000-2000 µs
• Rozměry: 96,5x70,5x25 mm
• Hmotnost: 67 g

*Postupujte podle pokynů dodaných s výrobkem.
