G.T.POWER TESTER SERW manual

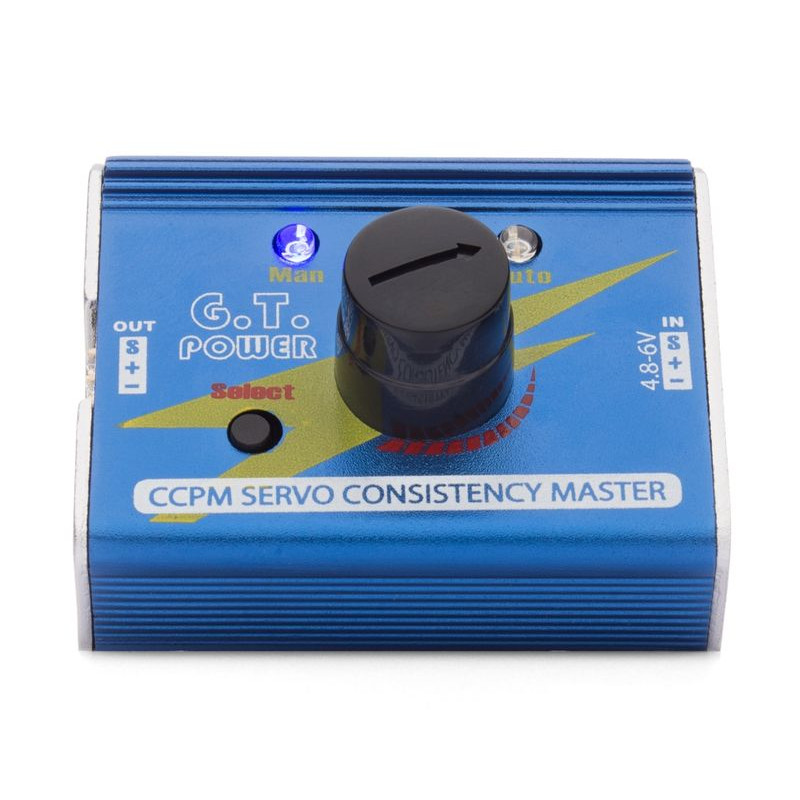

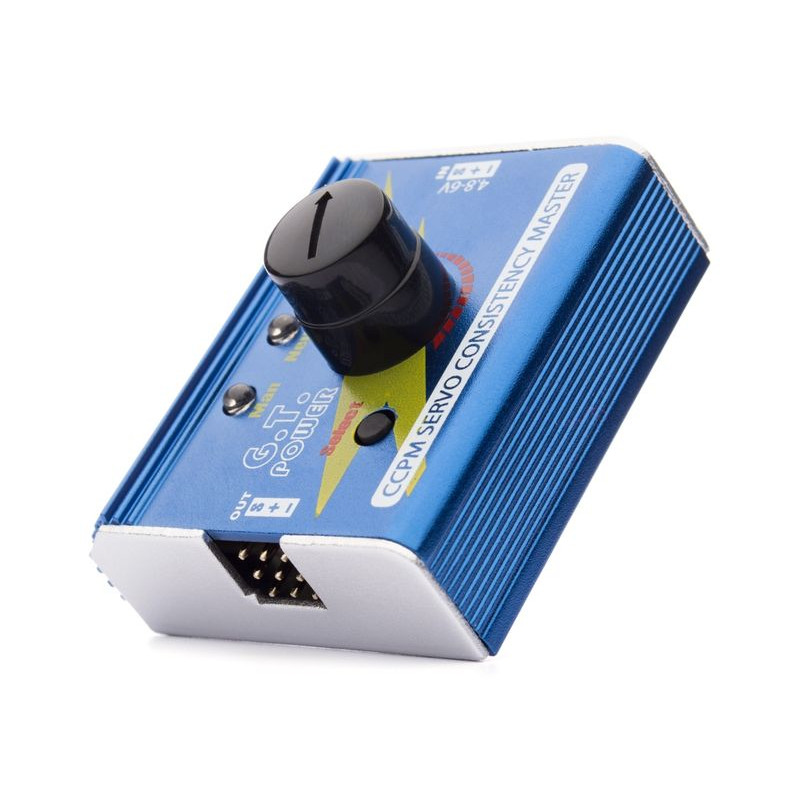

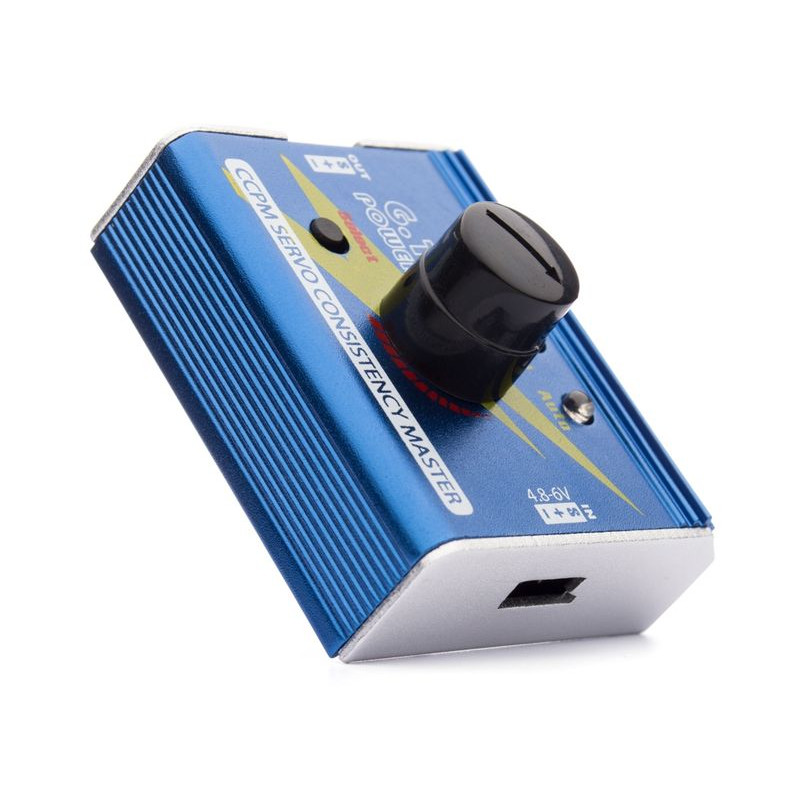

Miniaturowy tester serwomechanizmów do ustawiania neutralnego maksymalnie 3 serwomechanizmów jednocześnie i testowania działania serwomechanizmów lub działania elektronicznych regulatorów prędkości, ręcznie lub automatycznie. Servotester Mini generuje sygnał sterujący impulsami o częstotliwości powtarzania 62,5 Hz (przemienność 16 ms) o poziomie logicznym „1” równym napięciu zasilania i posiada trzy podstawowe tryby pracy przełączane przyciskiem:

• Ręczna regulacja położenia serwa za pomocą pokrętła (zakres szerokości impulsów sterujących 1-2 ms)
• Ustawienie pozycji neutralnej - szerokość impulsu sterującego 1,5 ms
• Automatyczne testowanie ruchu serwa (zakres szerokości impulsu sterującego 1-2 ms)

Do zasilania testera serwo do testowania serwomechanizmu potrzebny jest 4-5-ogniwowy akumulator NiMH/NiCd lub stabilizator mocy UBEC (5-6 V). Podczas testowania kontrolerów prędkości z BEC nie jest wymagane żadne dodatkowe zasilanie; w przypadku regulatorów bez BEC („Opto”) należy podłączyć zewnętrzne źródło do testera serwo jak przy testowaniu serwomechanizmu.

Dane techniczne:

• Zasilanie: 4,8-6,0 V
• Szerokość impulsu sygnału dla przewodu neutralnego: 1,5 ms
• Zakres szerokości impulsów sygnału (ręczny/automatyczny): 1-2 ms
• Wymiary: 48x42,5x28,5 mm
• Masa: 31 g

*Postępuj zgodnie z załączoną do produktu instrukcją.
