TESTER SERW G.T manual

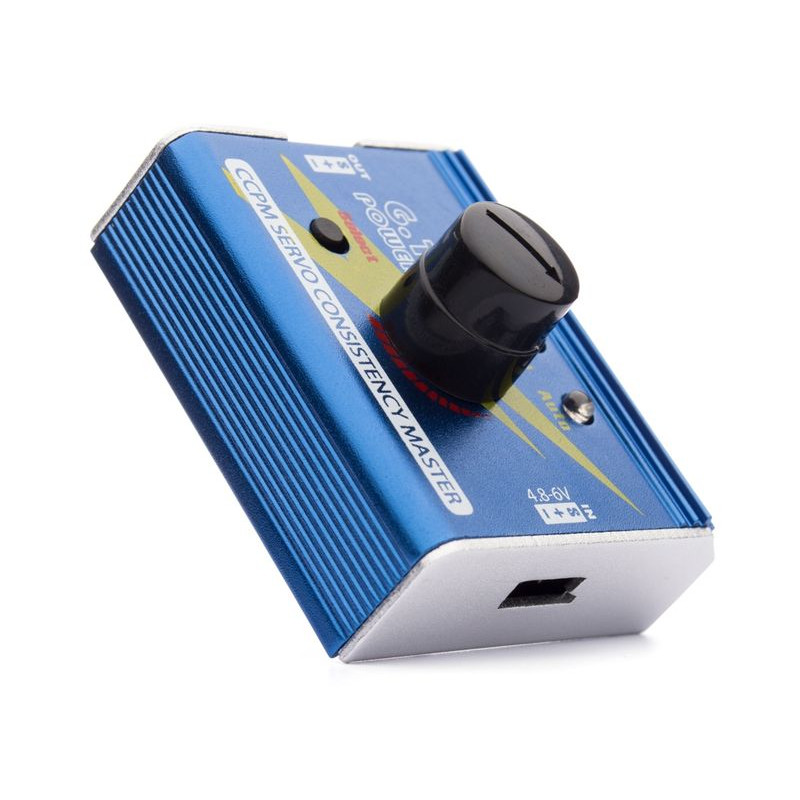

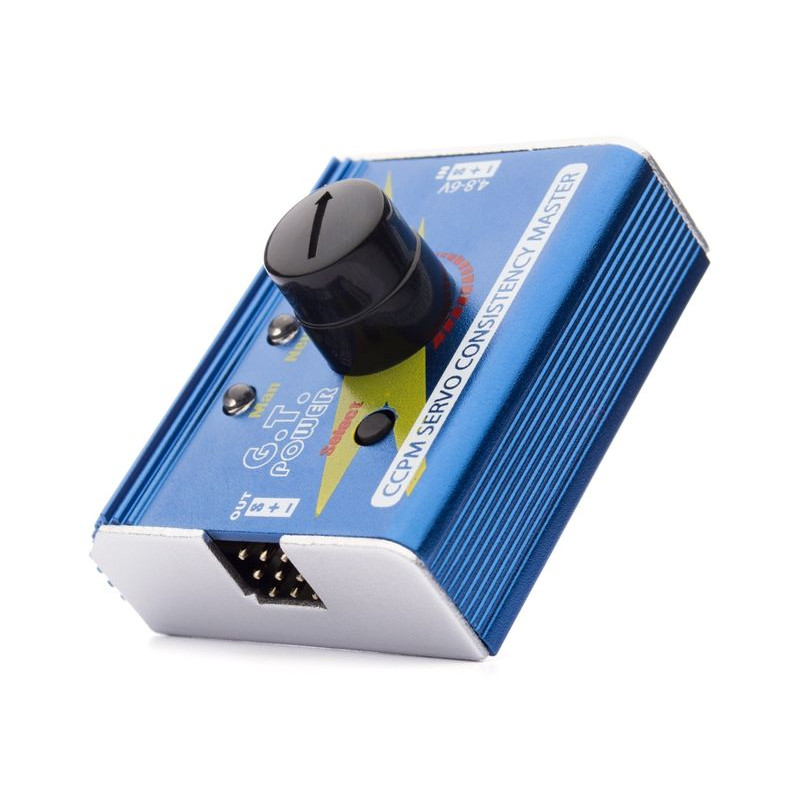

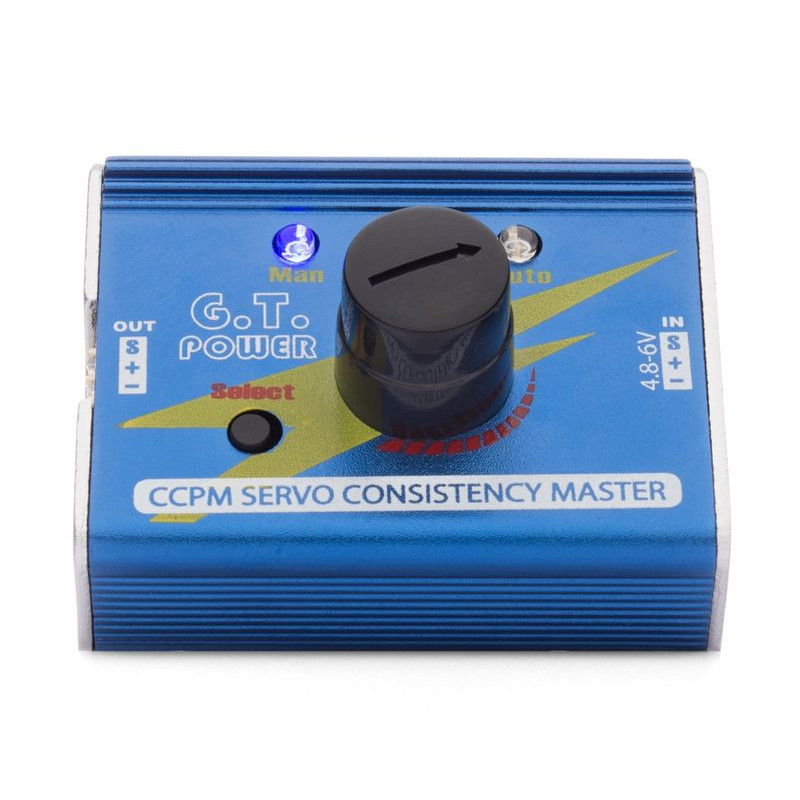

Miniaturní servotester pro neutrální nastavení až 3 serv současně a testování činnosti serv nebo činnosti elektronických regulátorů otáček, a to buď ručně, nebo automaticky. Servotester Mini generuje pulzní řídicí signál s opakovací frekvencí 62,5 Hz (střídání 16 ms) s logickou úrovní "1" rovnou napájecímu napětí a má tři základní provozní režimy přepínatelné tlačítkem:

• Ruční nastavení polohy serva pomocí knoflíku (rozsah šířky řídicího impulsu 1 až 2 ms)
• Nastavení neutrální polohy - šířka řídicího impulzu 1,5 ms
• Automatické testování pohybu serva (rozsah šířky řídicího impulsu 1-2 ms)

K napájení servo testeru pro testování servopohybů je zapotřebí 4-5článková baterie NiMH/NiCd nebo stabilizátor napájení UBEC (5-6 V). Při testování regulátorů otáček s BEC není nutné žádné další napájení; v případě regulátorů bez BEC ("Opto") je třeba k servotesteru připojit externí zdroj jako pro testování servopohonů.

Technické údaje:

• Napájení: 4,8-6,0 V
• Šířka signálního impulzu pro nulový vodič: 1,5 ms
• Rozsah šířky signálního impulzu (ruční/automatický): 1: 1-2 ms
• Rozměry: 48x42,5x28,5 mm
• Hmotnost: 31 g

*Postupujte podle pokynů přiložených k výrobku.
