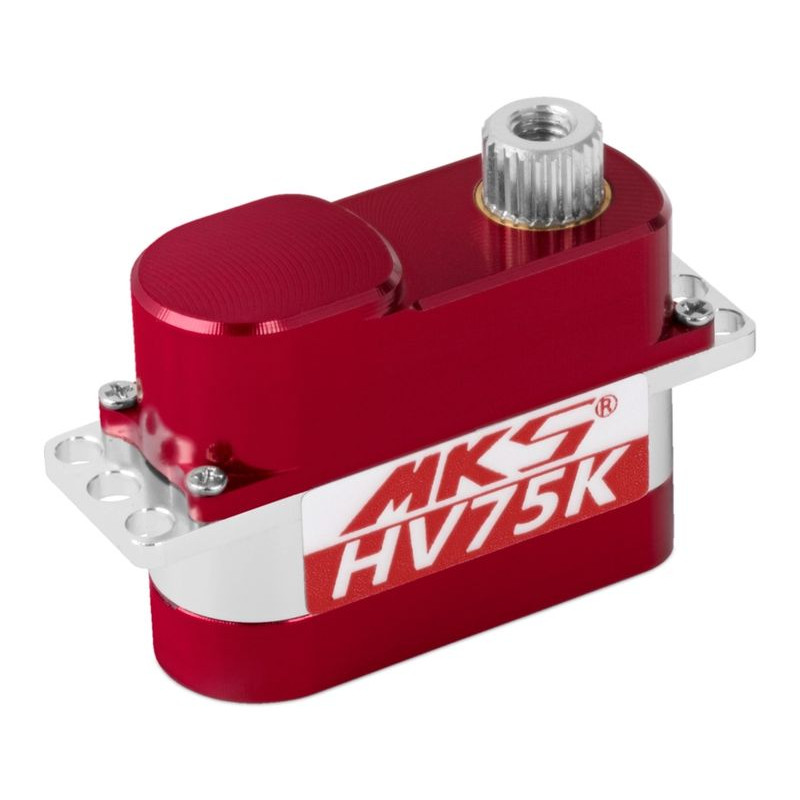

MKS SERWO HV75K DIGITAL (3,3kg - 0,09s/60°)

Bardzo mocne i szybkie, programowalne, cienkie, cyfrowe mikroserwo z tytanowymi kołami zębatymi zamontowanymi na jednej kuli, jednym samosmarującym i dwóch łożyskach igiełkowych. Dzięki precyzyjnym, wstępnie naprężonym przekładniom o minimalnym luzie i płaskiej obudowie o wysokości 9 mm, serwo to szczególnie nadaje się do sterowania lotkami i klapami w szybowcach RC F3K, małych szybowcach i modelach silnikowych o cienkich profilach skrzydeł, takich jak modele F5D do wyścigów pylonowych. Aby zapewnić idealne chłodzenie nawet przy dużych obciążeniach, serwo umieszczono w aluminiowej obudowie.

Za pomocą programatora/interfejsu USB DSP-1 oraz programu narzędziowego na PC można zaprogramować szeroki zakres parametrów serwomechanizmu:

FUNKCJE STANDARDOWE

• Strefa martwa: Szerokość strefy martwej określa wielkość zmiany szerokości impulsu sygnału sterującego, przy której położenie wałka wyjściowego/dźwigni serwomechanizmu nie ulega zmianie. Ustawienie domyślne MKS = 1 µs lub 1,1 µs
• Blokada: Ustawianie zachowania serwomechanizmu, gdy nie otrzyma sygnału sterującego - Utrzymuje pozycję odpowiadającą ostatnio otrzymanemu sygnałowi / Silnik jest swobodny, serwomechanizm nie utrzymuje żadnej pozycji.
• Maks. Duty: ogranicza on maks. moc silnika serwa.
• Impuls dolny (minimalna szerokość impulsu): Dolna granica szerokości impulsów sterujących i odpowiadająca jej wartość wychylenia serwomechanizmu będą ograniczone tą wartością.
• Neutralny: Ustawia szerokość impulsów sterujących w położeniu neutralnym/środkowym serwomechanizmu.
• Impuls górny (maksymalna szerokość impulsu): Górny limit szerokości impulsów sterujących i odpowiadająca mu wielkość wychylenia serwomechanizmu będą ograniczone tą wartością.
• Boost: Moc silnika przy ruszaniu z miejsca. Im większa wartość, tym większa siła uruchamia silnik.

Dane techniczne:

• Moment obrotowy przy 3,7 V - 1,4 kg
• Moment obrotowy przy 6,0 V - 2,3 kg
• Moment obrotowy przy 7,4 V - 2,8 kg
• Moment obrotowy przy 8,2 V - 3,3 kg
• Prędkość przy 3,7 V - 0,21 s / 60 stopni
• Prędkość przy 6,0 V - 0,13 s / 60 stopni
• Prędkość przy 7,4 V - 0,1 s / 60 stopni
• Prędkość przy 8,2 V - 0,09 s / 60 stopni
• Szerokość impulsu sterującego: 1520 µs
• Częstotliwość powtarzania: 333 Hz
• Łożyska kulkowe: x1
• Przekładnia (zębatki): metalowa

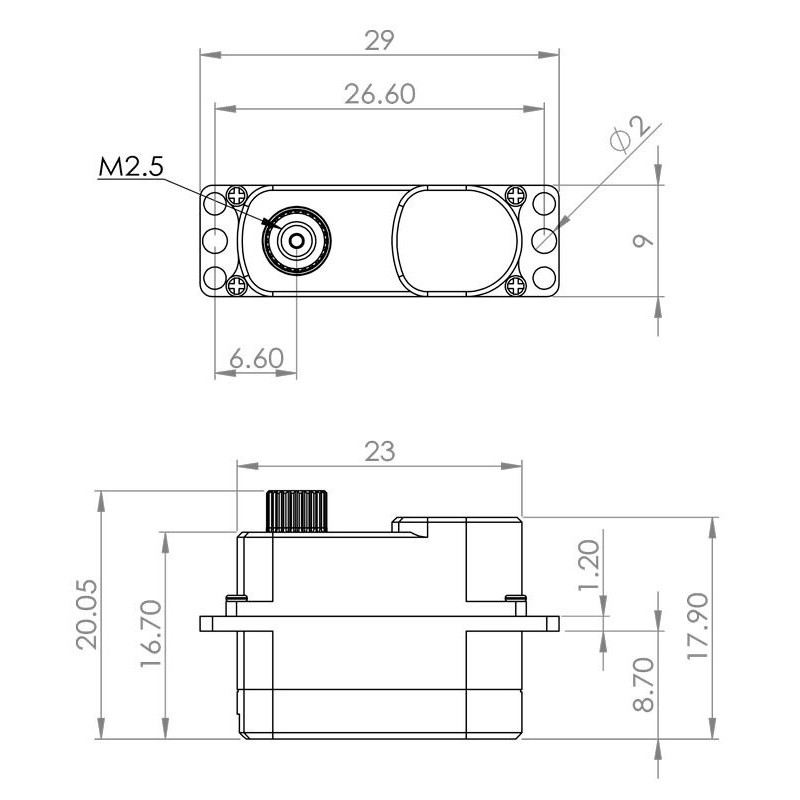

• Wymiary (długość x szerokość x wysokość): 23 x 9 x 16,7 mm
• Waga: 7,5 g
• Typ silnika: bezrdzeniowy

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi

OSTRZEŻENIE
NIE próbuj obracać serwomechanizmu ręcznie. Ponieważ koła zębate serwa są bardzo precyzyjne i delikatne, podczas montażu dźwigni serwa nie należy próbować wsuwać jej na wałek wyjściowy serwa – w przeciwnym razie istnieje ryzyko uszkodzenia kół zębatych. Prawidłowa procedura: Umieść dźwignię serwa przy rowku na wałku wyjściowym serwa, ale nie umieszczaj jej na wałku. Przytrzymaj dźwignię serwa palcami, a następnie ostrożnie wkręć śrubę mocującą dźwignię, aby nasunąć dźwignię na wałek wyjściowy. Zachowaj taką samą ostrożność przy zdejmowaniu dźwigni.
