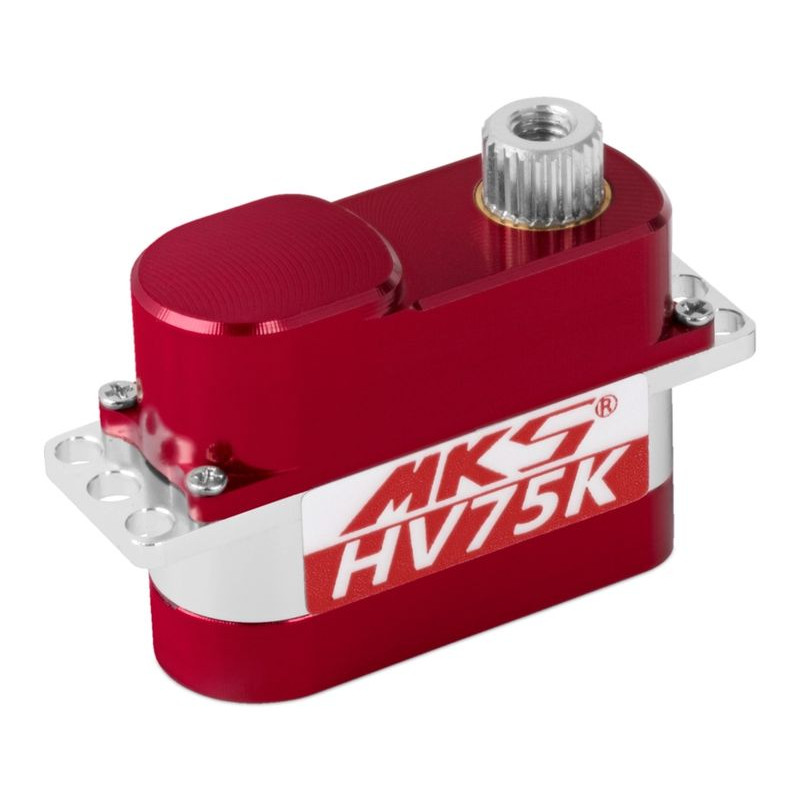

MKS SERWO HV75K DIGITAL (3,3 kg - 0,09s/60°)

Velmi výkonné a rychlé programovatelné tenké digitální mikroservo s titanovými převody uloženými na jednom kuličkovém, jednom samomazném a dvou jehlových ložiskách. Díky přesným předepnutým převodům s minimální vůlí a plochému pouzdru o výšce 9 mm je toto servo vhodné zejména pro ovládání křidélek a klapek v RC větroních F3K, malých větroních a motorových modelech s tenkými profily křídel, jako jsou modely F5D pro pylonové závody. Aby bylo zajištěno ideální chlazení i při vysokém zatížení, je servo uloženo v hliníkovém pouzdře.

Širokou škálu parametrů serva lze programovat pomocí USB programátoru/rozhraní DSP-1 a obslužného programu na PC:

STANDARDNÍ FUNKCE

• Mrtvá zóna: Šířka mrtvé zóny určuje velikost změny šířky impulsu řídicího signálu, při které se poloha výstupního hřídele/ páky serva nemění. Výchozí nastavení: MKS = 1 µs nebo 1,1 µs
• Blokování: Nastavuje chování serva v případě, že nepřijímá řídicí signál - Drží polohu odpovídající poslednímu přijatému signálu / Motor je volný, servo nedrží žádnou polohu.
• Max Duty: Omezuje maximální výkon servomotoru.
• Dolní puls (minimální šířka pulsu): Dolní mez šířky řídicího impulsu a odpovídající hodnota kývání serva bude omezena touto hodnotou.
• Neutral (Neutrální): Nastavuje šířku řídicích impulzů v neutrální/středové poloze servomotoru.
• Horní puls (maximální šířka pulsu): Horní mez šířky řídicích pulzů a odpovídající velikost výkyvu serva bude omezena touto hodnotou.
• Boost: Výkon motoru při rozjezdu z klidu. Čím vyšší je hodnota, tím větší silou se motor rozběhne.

Technické údaje: V případě, že se jedná o motor, který se rozbíhá, je nutné, aby byl motor v provozu:

• Krouticí moment při 3,7 V - 1,4 kg
• Točivý moment při napětí 6,0 V - 2,3 kg
• Točivý moment při napětí 7,4 V - 2,8 kg
• Točivý moment při napětí 8,2 V - 3,3 kg
• Rychlost při 3,7 V - 0,21 s / 60 stupňů
• Rychlost při 6,0 V - 0,13 s / 60 stupňů
• Rychlost při 7,4 V - 0,1 s / 60 stupňů
• Rychlost při 8,2 V - 0,09 s / 60 stupňů
• Šířka řídicího impulzu: 1520 µs
• Rychlost opakování: 333 Hz
• Kuličková ložiska: x1
• Ozubená kola (pastorky): kovová

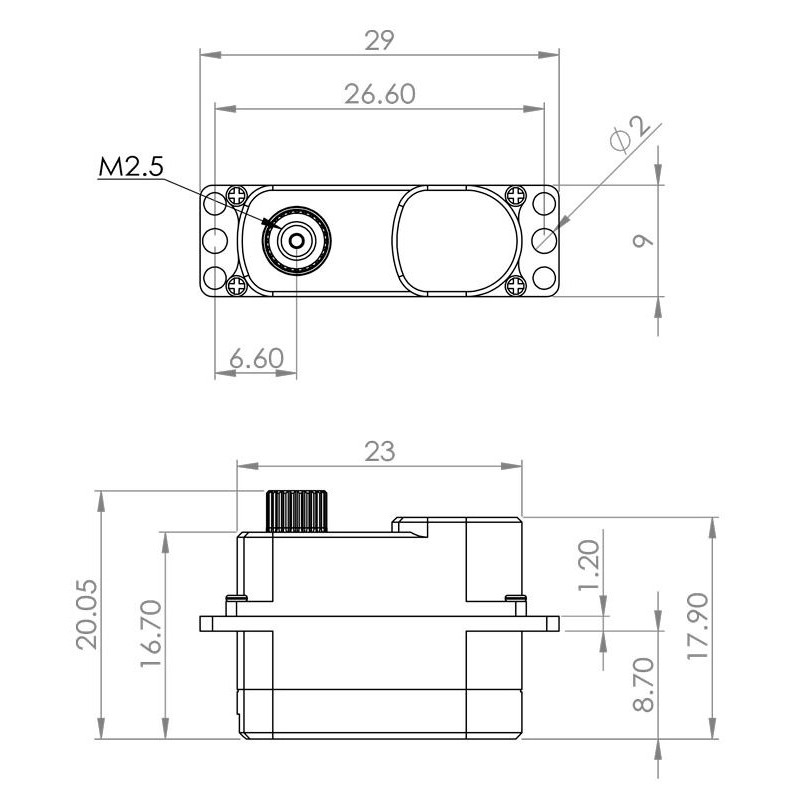

• Rozměry (délka x šířka x výška): 23 x 9 x 16,7
• Hmotnost: 7,5 g
• Typ motoru: bezjádrový

*Dodržujte návod k použití přiložený k výrobku

VAROVÁNÍ
NEPOKOUŠEJTE se servo otáčet rukou. Vzhledem k tomu, že převody serva jsou velmi přesné a jemné, nepokoušejte se při montáži páku serva nasunout na výstupní hřídel serva - jinak hrozí poškození převodů. Správný postup: Páku serva přiložte k drážce na výstupní hřídeli serva, ale nenasazujte ji na hřídel. Přidržte páku serva prsty, poté opatrně zašroubujte upevňovací šroub páky a nasaďte páku na výstupní hřídel. Stejně opatrně postupujte i při demontáži páky.
