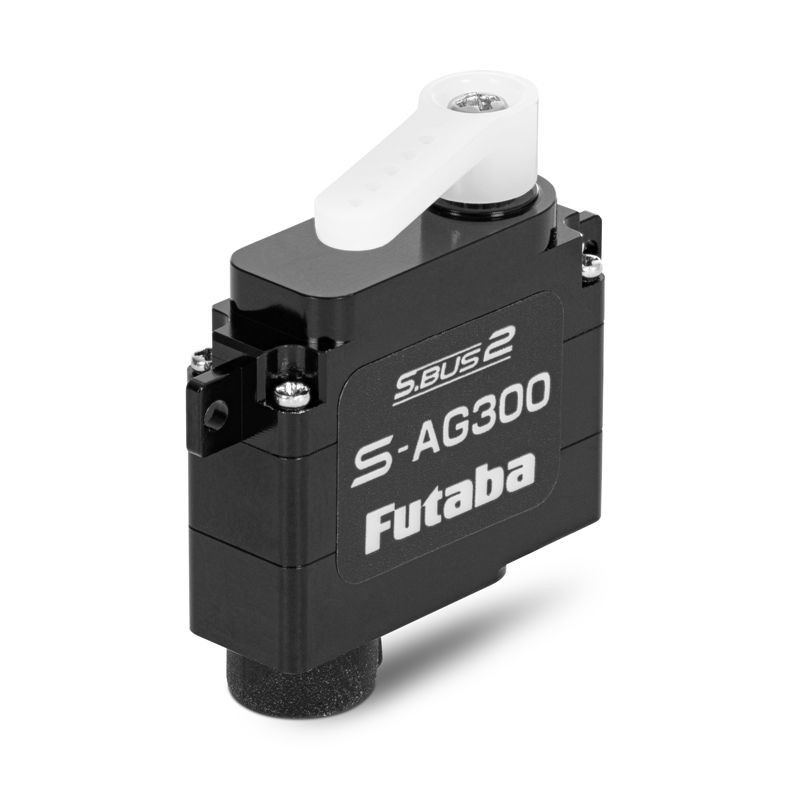

FUTABA SERWO S-AG300 (2,5kg-0,065s/60°)

Bardzo mocne i szybko programowalne cyfrowe serwo "picoservo" S.BUS2/S.BUS z metalowymi zębatkami i wałem wyjściowym osadzonym na dwóch łożyskach kulkowych o rozszerzonym zakresie napięcia zasilania. Aby zapewnić doskonałe chłodzenie i wysoką odporność mechaniczną, serwo jest umieszczone w całkowicie metalowej obudowie. Idealny do modeli F3K RC i podobnych mniejszych modeli szybowców i samolotów.

S-AG300 można podłączyć do wyjść S.BUS 2 (magistrala szeregowa z komunikacją dwukierunkową) lub S.BUS (magistrala szeregowa z komunikacją jednokierunkową) odbiorników lub może pracować jako klasyczny serwo podłączony do kanału (PWM ) wyjście odbiornika.

Za pomocą interfejsu USB CIU-3 oraz programu komputerowego S-Link lub nadajnika Futaba wyposażonego w funkcję ustawiania serwa S.BUS można zaprogramować całą gamę parametrów serwa (prędkość, wielkość odchylenia, neutralny, zabezpieczenie przed przeciążeniem , miękki start itp.). Ustawienie kanału do pracy na magistrali S.BUS2/S.BUS możliwe jest wyłącznie przy pomocy nadajnika.

Rozszerzony zakres napięć zasilania 4,8-7,4V (nominalny), zakres napięć roboczych 3,8-8,4V.

Co to jest S.BUS2/S.BUS

• S.BUS - magistrala szeregowa Futaba z komunikacją jednokierunkową umożliwiająca sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjściowego odbiornika S.BUS.
• S.BUS2 - Magistrala szeregowa Futaba do dwukierunkowej komunikacji umożliwiająca (tak jak S.BUS) sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjścia/wejścia odbiornika S.BUS2. Dodatkowo umożliwia podłączenie czujników telemetrycznych i przesłanie z nich danych poprzez odbiornik w celu wyświetlenia na nadajniku; z niektórych serw S.BUS2 może przesyłać do nadajnika informacje o prądzie pracy, temperaturze czy kącie wychylenia dźwigni wyjściowej serwa.

W przeciwieństwie do klasycznych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwa, żyroskopu lub innego urządzenia. Dane te zawierają polecenia takie jak „przesuń serwo kanału 3 o 15 stopni, przesuń serwo kanału 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia należące do ich własnego ustawionego kanału. Z tego powodu możliwe jest podłączenie kilku serwomechanizmów do tego samego kabla sygnałowego, ustawiając je i sterując indywidualnie w zależności od potrzeb. Służy do tego kod identyfikacyjny serwa (ID). Identyfikator znajdziesz na naklejce na skrzynce serwa.

Serwo S.BUS2 można podłączyć do portów S.BUS2 i S.BUS odbiornika. O jego funkcji decyduje ustawienie kanału w pamięci serwa (odbywa się to za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem PC S-Link - w przypadku niektórych serwomechanizmów kanał można ustawić wyłącznie za pomocą nadajnika).

Serwo S.BUS2 podłączone do wyjścia kanału klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch sygnalizowany jest sygnałem w kanale odbiornika, do którego jest podłączony. Ustawienia programowalnych funkcji serwomechanizmu pozostają w mocy.

Dane techniczne:

• Moment obrotowy przy 3,8 V - 1,5 kg
• Moment obrotowy przy 7,4 V - 2,5 kg
• Prędkość przy 3,8 V - 0,13 s / 60 stopni
• Prędkość przy 7,4 V - 0,065 s / 60 stopni
• Wymiary dł. x szer. x wys. (mm): 23,5 x 8,0 x 19,7
• Łożyska: x2
• Przekładnia (zębatki): metalowa
• Przekładnia wyjściowa: 25 zębów (kompatybilne z dźwigniami z Kavan)
• Waga: 10,8 g
• Obudowa metalowa

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi
