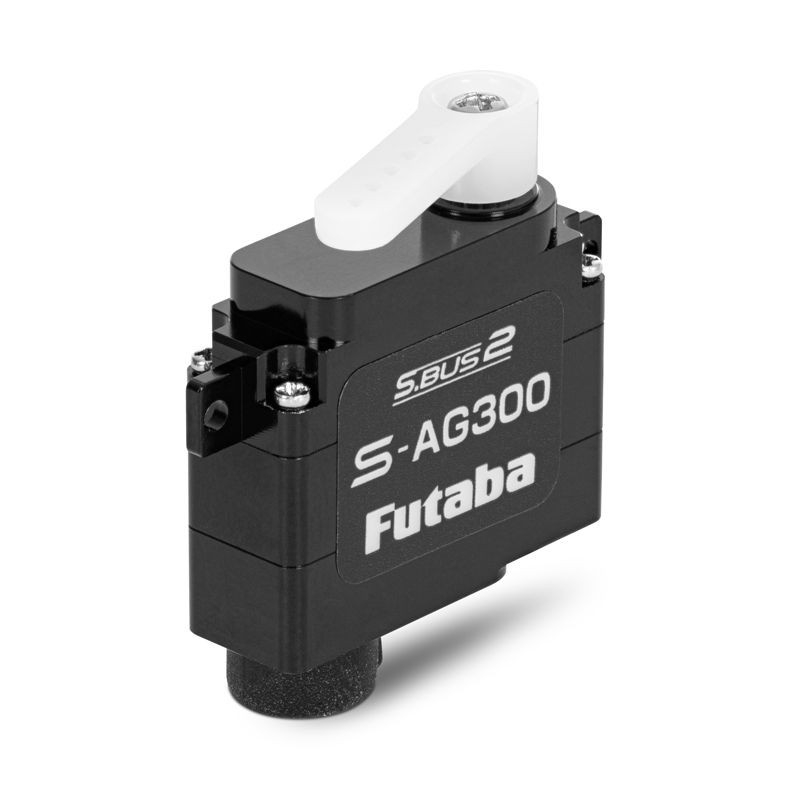

FUTABA SERWO S-AG300 (2,5 kg-0,065s/60°)

Velmi výkonné a rychle programovatelné digitální "pikoservo" servo S.BUS2/S.BUS s kovovými převody a výstupní hřídelí uloženou na dvou kuličkových ložiscích s rozšířeným rozsahem napájecího napětí. Pro zajištění vynikajícího chlazení a vysoké mechanické odolnosti je servo umístěno v celokovovém pouzdře. Ideální pro RC modely F3K a podobné menší modely větroňů a letadel.

S-AG300 lze připojit na výstupy přijímačů S.BUS 2 (sériová sběrnice s obousměrnou komunikací) nebo S.BUS (sériová sběrnice s jednosměrnou komunikací), případně může pracovat jako klasické servo připojené na kanálový (PWM ) výstup přijímače.

Pomocí rozhraní CIU-3 USB a softwaru S-Link nebo vysílače Futaba vybaveného funkcí nastavení serva S.BUS lze naprogramovat celou řadu parametrů serva (rychlost, rychlost odklonu, neutrál, ochrana proti přetížení , měkký start atd.). Nastavení kanálu pro provoz S.BUS2/S.BUS je možné pouze pomocí vysílače.

Rozšířený rozsah napájecího napětí 4,8-7,4 V (nominální), rozsah provozního napětí 3,8-8,4 V.

Co je to S.BUS2/S.BUS?

• S.BUS - sériová sběrnice Futaba s jednosměrnou komunikací pro ovládání serv, regulátorů, přepínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu portu přijímače S.BUS.
• S.BUS2 - sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (stejně jako S.BUS) ovládání serv, regulátorů, přepínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu/vstupnímu portu přijímače S.BUS2. Kromě toho umožňuje připojení telemetrických senzorů a odesílání dat z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých serv může S.BUS2 vysílat do vysílače informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav využívá systém S.BUS(2) k odesílání řídicích signálů z přijímače do serva, gyra nebo jiného zařízení sériovou datovou komunikaci. Tato data zahrnují příkazy typu "posuň kanál 3 serva o 15 stupňů, posuň kanál 5 serva o 30 stupňů" pro více zařízení. Zařízení S.BUS(2) provádějí pouze příkazy patřící k jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možné připojit několik serv k jednomu signálnímu kabelu a nastavovat a ovládat je jednotlivě podle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabici serva.

Servo S.BUS2 lze připojit k portům S.BUS2 a S.BUS přijímače. Jeho funkce je určena nastavením kanálu v paměti serva (to se provádí pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link - u některých serv lze kanál nastavit pouze pomocí vysílače).

Servo S.BUS2 připojené ke kanálovému výstupu klasického přijímače (PWM) se chová jako klasické servo. Jeho pohyb je indikován signálem v kanálu přijímače, ke kterému je připojeno. Nastavení programovatelných funkcí serva zůstávají v platnosti.

Technické údaje: V případě, že je servo v provozu, je možné jej použít pro všechny serva:

• Krouticí moment při 3,8 V - 1,5 kg
• Točivý moment při 7,4 V - 2,5 kg
• Rychlost při 3,8 V - 0,13 s / 60 stupňů
• Rychlost při 7,4 V - 0,065 s / 60 stupňů
• Rozměry D x Š x V (mm): 23,5 x 8,0 x 19,7
• Ložiska: x2
• Ozubená kola (pastorky): kovová
• Výstupní převod: 25 zubů (kompatibilní s pákami Kavan)
• Hmotnost: 10,8 g
• Kovové pouzdro

*Postupujte podle návodu k použití přiloženého k výrobku
