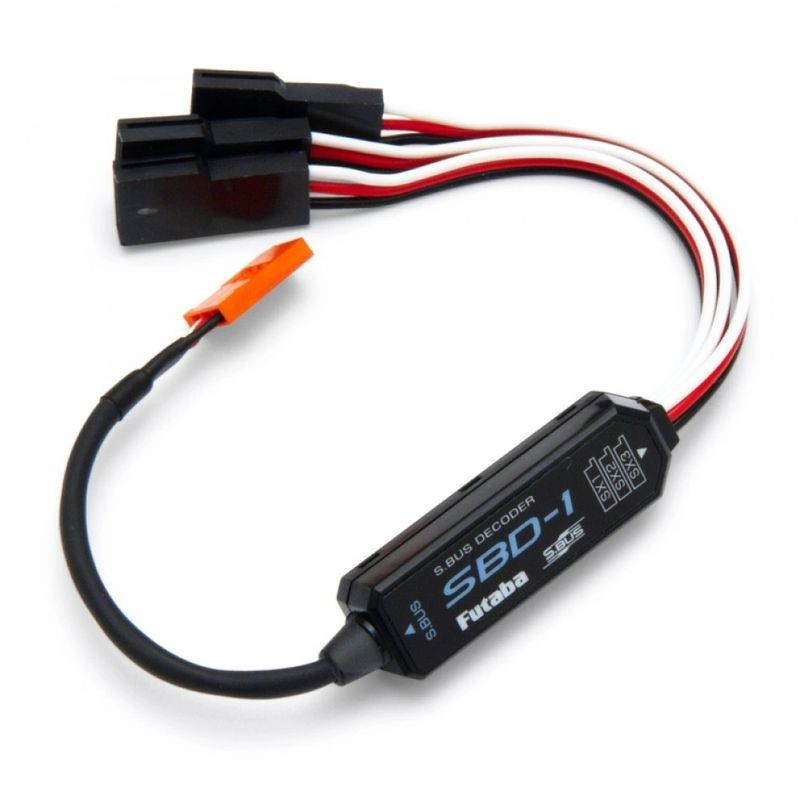

FUTABA SBUS dekoder SBD-1 / 20 cm (5102500)

Dekoder kablowy S-BUS umożliwiający podłączenie do trzech klasycznych serwomechanizmów do magistrali szeregowej S-BUS, odpowiedni do serwomechanizmów analogowych i cyfrowych o standardowym zasilaniu 4,8-6,0 V (4-5 ogniw NiMH). Nie można używać z S-BUS2.

Poszczególnym wyjściom SBD-1 można przypisać dowolne numery kanałów, dzięki czemu podłączone klasyczne serwomechanizmy będą reagować na sygnał sterujący danego kanału. Numery kanałów można przypisać wyjściom dekodera za pomocą:

• Programator kanałów SBC-1 S.BUS
• Programator USB CIU-3 lub CIU-2 z programem narzędziowym PC
• Nadajnik Futaba umożliwiający regulację serwomechanizmu S:BUS

Podczas programowania dekodera poszczególne wyjścia dekodera wybierane są po kolei za pomocą przycisku ustawień, a żądane kanały przypisywane są urządzeniom programującym. Pracę dekodera sygnalizuje dioda LED.

Zastosowanie dekodera: Wejście SBD-1 należy podłączyć do portu S.BUS odbiornika (lub do koncentratora podłączonego do portu S.BUS), a do wyjść podłączyć klasyczne serwomechanizmy (analogowe i cyfrowe). Możliwe jest również podłączenie serwomechanizmu S.BUS; w tym przypadku serwo S.BUS będzie pracowało jako klasyczne, na kanale ustawionym dla danego wyjścia SBD-1, a nie na kanale zapisanym w pamięci serwa.

Dane techniczne:

• Zasilanie (napięcie znamionowe) [V]: 4,8 - 6
• Długość z kablami [mm]    200
• Długość [mm]: 41,8
• Szerokość [mm]: 12.3
• Wysokość [mm]: 8.4

*Postępuj zgodnie z załączoną do produktu instrukcją.
