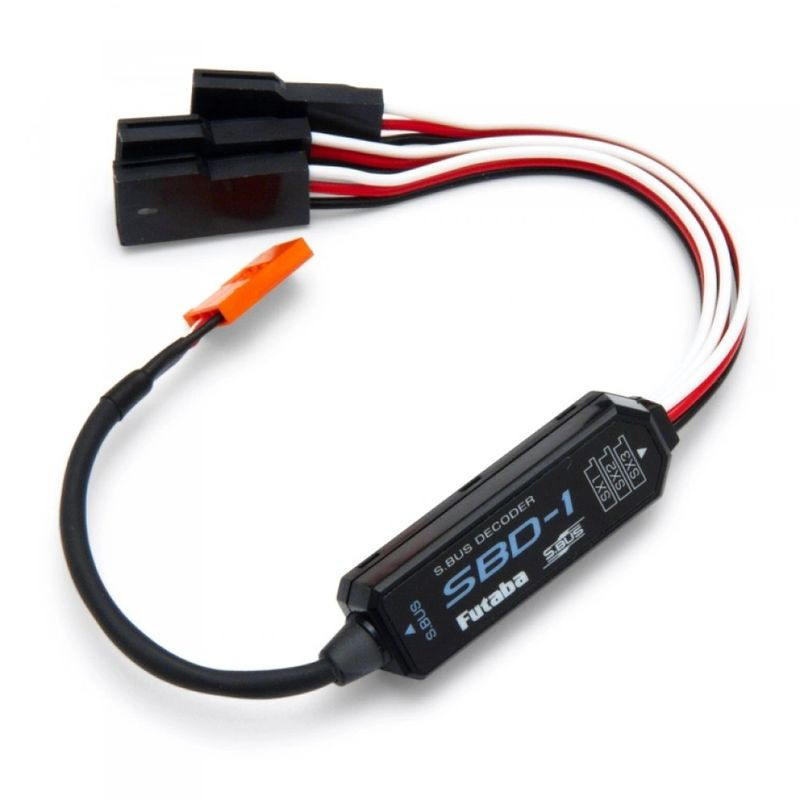

FUTABA Dekoder S.Bus 200 mm (BD-200)

Kabelový dekodér S-BUS pro připojení až tří klasických serv k sériové sběrnici S-BUS, vhodný pro analogová a digitální serva se standardním napájením 4,8-6,0 V (4-5 článků NiMH). Nelze použít se sběrnicí S-BUS2.

Jednotlivým výstupům SBD-1 lze přiřadit libovolná čísla kanálů, takže připojená klasická serva budou reagovat na řídicí signál příslušného kanálu. Čísla kanálů lze výstupům dekodéru přiřadit pomocí:

• SBC-1 S.BUS programátor kanálů
• USB programátoru CIU-3 nebo CIU-2 se softwarovým nástrojem pro PC
• Vysílače Futaba pro nastavení serv S:BUS

Při programování dekodéru se jednotlivé výstupy dekodéru vybírají postupně pomocí tlačítka nastavení a požadované kanály se přiřazují programátorům. Činnost dekodéru je indikována LED diodou.

Použití dekodéru: Vstup dekodéru SBD-1 připojte k portu S.BUS přijímače (nebo k rozbočovači připojenému k portu S.BUS) a k výstupům připojte klasická serva (analogová a digitální). Je také možné připojit S.BUS servo; v tomto případě bude S.BUS servo pracovat jako klasické servo, na kanálu nastaveném pro příslušný výstup SBD-1, a ne na kanálu uloženém v paměti serva.

Technické údaje:

• Napájení (jmenovité napětí) [V]: 4,8 - 6
• Délka s kabely [mm] 200
• Délka [mm]: 41,8
• Šířka [mm]: 12.3
• Výška [mm]: 8.4

*Postupujte podle pokynů přiložených k výrobku.
