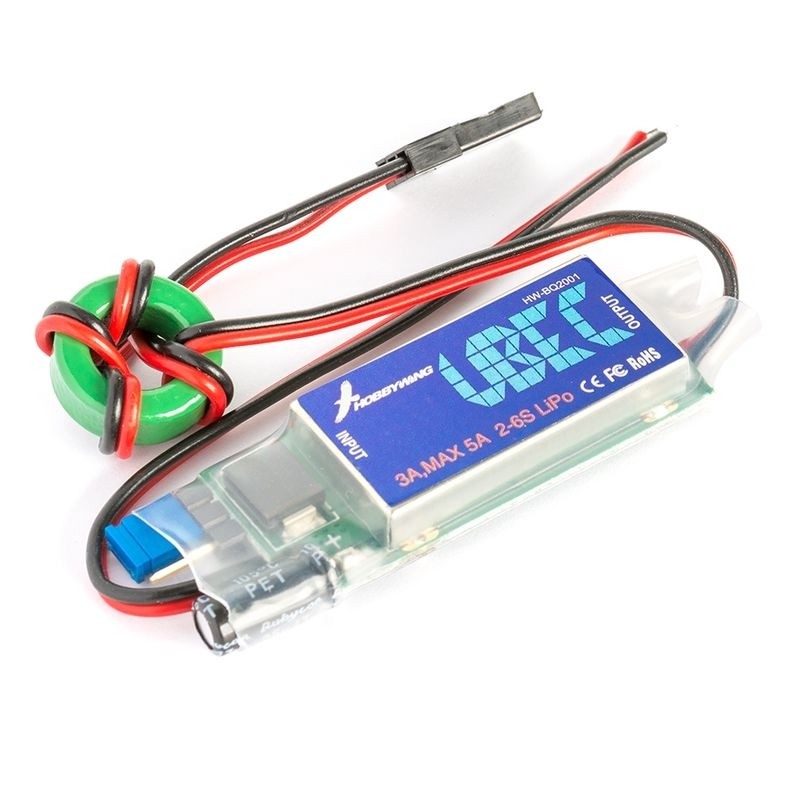

HOBBYWING REGULATOR NAPIĘCIA 3A / 2-6S LiPol ( HW86010010 )

Regulator napięcia renomowanej firmy Hobbywing do zasilania elektroniki pokładowej w modelach RC.

Dane techniczne:

• napięcie wejściowe: 2-6S (LiPol)
• napięcie wyjściowe: 5,0V / 6,0V (przełączane)
• prąd wyjściowy (obciążenie): 3A (chwilowy 5A)
• wymiary: 51x16,6x8,5 mm
• waga:  11,5g

UBEC 3 A jest impulsowym stabilizatorem prądu stałego. Producent gwarantuje prawidłową pracę dla akumulatora LIXX 2-6S lub NIxx od 5 do 18 ogniw. Napięcie wejściowe zostaje obniżone do poziomu odpowiedniego do zasilania odbiorników i pokładowej elektroniki modeli RC, Obciążalność UBEC wynosi 3 A na stałe, 5 A szczytowo. To sprawia, że ​​nadaje się do mniejszych śmigłowców RC, wielopłatów, samochodów, łodzi lub modeli samolotów.

Wykorzystuje zaawansowany układ przetwornicy obniżającej napięcie DC z zabezpieczeniem przed przeciążeniem prądowym i termicznym, pracując z wydajnością zbliżoną do 90%.
Mały rozmiar i niska waga dla łatwego użytkowania i instalacji.
2 wybierane napięcia wyjściowe (przez zworkę) odpowiednie dla wszystkich typów odbiorników, żyroskopów, serwomechanizmów itp.
Wskaźnik LED wskazujący status działania UBEC.
Zabezpieczenie przed odwróceniem biegunowości napięcia zasilania. Jeśli podłączysz UBEC o przeciwnej biegunowości napięcia zasilania, UBEC nie będzie działać, ale z tego powodu nie zostanie zniszczony. Wszystko, co musisz zrobić, to połączyć go z prawidłową polaryzacją.
Metalowa osłona elektroniki i pierścień ferrytowy na kablu wyjściowym tłumią promieniowanie elektromagnetyczne.
Porównanie liniowego BEC i przełączanego BEC

Przy zasilaniu z baterii litowej z więcej niż 3 ogniwami impulsowy BEC ma znacznie wyższą sprawność niż liniowy BEC.
Tradycyjny liniowy BEC: np. Akumulator LiPo 4 S ma napięcie nominalne 14,8 V; tak, że prąd na wyjściu BEC o napięciu 5 V wynosi 1 A, pobór BEC będzie wynosił co najmniej 1 A, więc pobór mocy BEC wyniesie 14,8 V x 1 A = 14,8 W. Ale z tego użyjemy tylko 5 V x 1 A = 5 W , tak że sprawność liniowego BEC wynosi tylko 5 W / 14,8 W = 33,8%, pozostała część (14,8 W - 5 W = 9,8 W) jest bezużytecznie przekształcana w ciepło, co powoduje silne nagrzewanie BEC.
W tych samych warunkach impulsowy BEC pobiera tylko 0,38 A (rzeczywista zmierzona wartość), aby zapewnić prąd 1 A na wyjściu 5 V, więc pobór mocy BEC wynosi 14,8 V x 0,38 A = 5,6 A, a wydajność BEC wynosi 5 W / 5,6 W = 89,3%.
Korzystanie z UBEC

Model elektryczny ze sterownikiem OPTO: Podłącz UBEC bezpośrednio do wyjść akumulatora napędu i podłącz złącze wyjściowe UBEC do gniazda akumulatora (lub innego wolnego gniazda serwomechanizmu) odbiornika.
Model elektryczny z regulatorem z wbudowanym stabilizatorem mocy (BEC): Przed podłączeniem UBEC należy odłączyć czerwony przewód (+) w przewodzie regulatora obrotów, aby wyłączyć wbudowany BEC. W przeciwnym razie połączenie UBEC jest takie samo, jak w przypadku kontrolera OPTO.
Model z silnikiem spalinowym lub szybowcem: Podłącz UBEC bezpośrednio do wyjść akumulatora i podłącz złącze wyjściowe UBEC do gniazda akumulatora (lub innego wolnego gniazda serwomechanizmu) odbiornika.
Wskazówka: Aby zmniejszyć możliwe zakłócenia UBEC w modelu, umieść je w odległości co najmniej 5 cm od odbiornika i anten.
