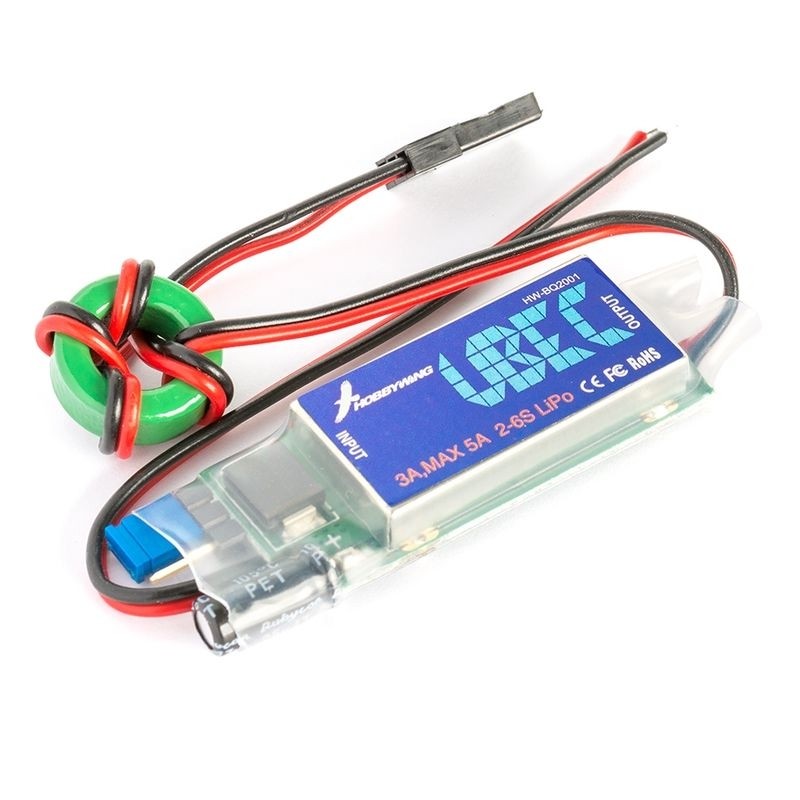

REGULÁTOR NAPÁJENÍ NAPĚTÍ 3A / 2-6SLiPol (HW-BQ2001)

Regulátor napětí renomované firmy Hobbywing pro napájení palubní elektroniky v RC modelech.

Technická data:

• vstupní napětí: 2-6S (LiPol)
• výstupní napětí: 5,0 V / 6,0 V (přepínatelné)
• výstupní proud (zátěž): 3A (5A momentální)
• rozměry: 51x16,6x8,5 mm
• hmotnost: 11,5 g

UBEC 3 A je impulsní stejnosměrný stabilizátor. Výrobce zaručuje správnou funkci baterií LIXX 2-6S nebo NIxx s 5 až 18 články. Vstupní napětí je sníženo na úroveň vhodnou pro napájení přijímačů a palubní elektroniky modelů RC. Zátěžová kapacita UBEC je 3 A trvale, 5 A špičkově. Díky tomu je vhodný pro menší RC vrtulníky, víceplošníky, automobily, čluny nebo modely letadel.

Využívá pokročilý stejnosměrný převodník s ochranou proti proudovému a tepelnému přetížení, pracující s účinností blízkou 90%.
Malé rozměry a nízká hmotnost pro snadné použití a instalaci.
2 volitelná výstupní napětí (pomocí propojky) vhodná pro všechny typy přijímačů, gyroskopy, serva atd.
LED indikátor pro indikaci provozního stavu UBEC.
Ochrana proti přepólování napájecího napětí. Pokud připojíte UBEC s opačnou polaritou napájecího napětí, UBEC nebude fungovat, ale z tohoto důvodu nebude zničen. Vše, co musíte udělat, je připojit jej se správnou polaritou.
Kovový kryt elektroniky a feritový kroužek na výstupním kabelu potlačují elektromagnetické záření.
Porovnání lineárního BEC a spínaného BEC

Při napájení lithiovou baterií s více než 3 články má pulzní BEC mnohem vyšší účinnost než lineární BEC.
Tradiční lineární BEC: např. Baterie LiPo 4S má jmenovité napětí 14,8 V; takže proud na výstupu 5V BEC je 1A, bude spotřeba BEC alespoň 1A, takže spotřeba energie BEC bude 14,8V x 1A = 14,8W. Ale z toho budeme používat pouze 5V x 1 A = 5 W, takže účinnost lineárního BEC je pouze 5 W / 14,8 W = 33,8%, zbytek (14,8 W - 5 W = 9,8 W) se zbytečně přemění na teplo, což způsobí silné zahřátí BEC.
Za stejných podmínek čerpá pulzní BEC pouze 0,38 A (skutečná naměřená hodnota), aby poskytl proud 1 A na výstupu 5 V, takže spotřeba energie BEC je 14,8 V x 0,38 A = 5,6 A a výkon BEC je 5 W / 5,6 W = 89,3%.
Pomocí UBEC

Elektrický model s řadičem OPTO: Připojte UBEC přímo k bateriovým výstupům měniče a výstupní konektor UBEC připojte k bateriové zásuvce (nebo jiné volné zásuvce serva) přijímače.
Elektrický model s regulátorem se zabudovaným stabilizátorem výkonu (BEC): Před připojením UBEC odpojte červený vodič (+) v vodiči ovládání rychlosti a vypněte vestavěný BEC. Jinak je připojení UBEC stejné jako u řadiče OPTO.
Model spalovacího motoru nebo kluzáku: Připojte UBEC přímo k výstupům baterie a výstupní konektor UBEC připojte k zásuvce baterie (nebo jiné volné zásuvce serva) přijímače.
Tip: Chcete-li omezit možné rušení UBEC v modelu, umístěte jej alespoň 5 cm od přijímače a antén.
