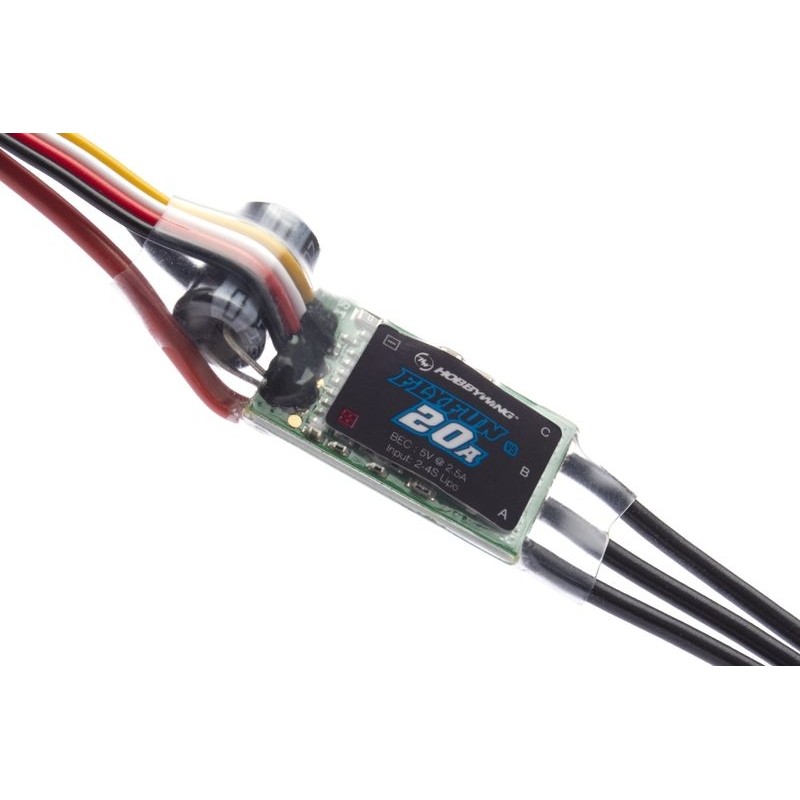

HOBBYWING REGULATOR OBROTÓW FLYFUN 20A - V5 ( HW30202308 )

Regulator obrotów Hobbywing dla modeli samolotów.
Nowa generacja programowalnych regulatorów mikroprocesorowych do silników prądu przemiennego bez czujników („bezszczotkowe, bezczujnikowe”) do dużych modeli samolotów rekreacyjnych i sportowych zasilanych akumulatorami Li-poly / Li-ion / Li-Fe. W porównaniu z poprzednimi generacjami regulatorów FLYFUN, opcje programowania zostały rozszerzone o szereg funkcji, które sprawdziły się w topowych regulatorach z serii Platinum. Konstrukcja sterownika uwzględnia wysokie obciążenie i trwałość wymaganą w dużych modelach. Regulator wyposażony jest w potężny impulsowy stabilizator mocy BEC z opcjonalnym napięciem wyjściowym zapewniającym zasilanie odbiornika oraz serwomechanizmów (normal i HV) z akumulatora zasilającego. Specjalna karta do programowania LED firmy Hobbywing, która jest dostępna w naszym sklepie (HOBBYWING GENERAL LED PROGRAM CARD - HW30501003), służy do łatwego i szybkiego programowania regulatora.

OPIS I FUNKCJE STEROWNIKA

• Regulator wyposażony w wysokowydajny 32-bitowy mikroprocesor ARM M4 o częstotliwości taktowania do 72 MHz; jest kompatybilny z większością silników AC.
• Nadaje się do większości samolotów z silnikami prądu przemiennego zasilanymi akumulatorami 2-4S LiPo / Li-ion / LiFe.

• Specjalny stabilizator mocy dla mikroprocesora zapewniający wysoką odporność na zakłócenia i zmniejszający ryzyko utraty kontroli.

• Technologia zoptymalizowanego sterowania DEO (Driving Efficiency Optimization) znacznie poprawia reakcję gazu i efektywność regulacji stopnia mocy, obniża temperaturę regulatora.

• Tryby startu Normal / Soft / Very Soft są odpowiednie dla zwykłych samolotów śmigłowych, a także modeli z dmuchawami.

• Łatwe programowanie i ustawianie za pomocą nadajnika lub karty programującej LED Hobbywing.

• Specjalny kabel do programowania umożliwiający podłączenie regulatora do karty programującej LED umożliwia użytkownikowi programowanie regulatora w dowolnym czasie i miejscu (szczegóły w instrukcji obsługi karty programującej LED Hobbywing).

• Tryby hamulca normalnego / proporcjonalnego / cofania (szczególnie tryb cofania) mogą skutecznie skrócić zasięg po lądowaniu.

• Szereg funkcji zabezpieczeniowych: zabezpieczenie rozruchowe, zabezpieczenie termiczne sterownika, zabezpieczenie termiczne kondensatora, zabezpieczenie przeciążeniowe, zabezpieczenie nadprądowe, zabezpieczenie przed nieprawidłowym napięciem zasilającym oraz zabezpieczenie przed utratą sygnału sterującego skutecznie wydłuża żywotność sterownika.

• Kalibracja zakresu gazu dla idealnego dopasowania do sygnału sterującego z zestawu RC.


PROGRAMOWALNE FUNKCJE

• Typ hamulca: hamulec wyłączony, hamulec normalny (z 7-stopniową regulacją intensywności hamowania), hamulec proporcjonalny (sterowany przepustnicą: 0-20% wychylenia pedału gazu odpowiada 100-0% hamowania, 20-100% wychylenia steru odpowiada 0-100 % throttle), rewers (umożliwia włączenie rewersu pracy silnika innym kanałem z włącznikiem).

• Siła hamowania: Intensywność hamowania można regulować od poziomu 1 do poziomu 7 w trybie „normalnego hamowania”.

• Metoda wyłączania silnika: Miękkie wyłączanie: Sterownik stopniowo zmniejsza moc do 50% pełnej mocy w ciągu 3 sekund od aktywacji zabezpieczenia napięciowego. Twarde wyłączenie: silnik wyłącza się natychmiast.

• Liczba ogniw LiPo: Zalecamy ręczne ustawienie 100% niezawodnej funkcji ochrony napięcia. Sterownik automatycznie oblicza liczbę ogniw podłączonego akumulatora zgodnie z zasadą „3,7 V na ogniwo”, jeśli wybrano automatyczne wykrywanie.

• Ochrona napięciowa: Poziom progowy ochrony napięciowej jest regulowany w zakresie 2,8-3,8 V / ogniwo; zabezpieczenie można również całkowicie wyłączyć.

• Napięcie BEC: Napięcie BEC stabilizatora zasilania można regulować na 5,2 V, 6,0 V lub 7,4 V.

• Rozruch: Normalny rozruch (natychmiastowy rozruch), Łagodny rozruch (powolny rozruch dla silników z dużymi śmigłami, skrzynią biegów lub mniejszymi dmuchawami), Bardzo miękki rozruch (z bardzo wolnym startem dla silników z dużymi śmigłami, skrzynią biegów lub dmuchawami od 90 mm).

• Czas: regulowany w zakresie 0-30 °.

• Kierunek obrotów: zgodnie z ruchem wskazówek zegara / przeciwnie do ruchu wskazówek zegara.

• Wolnobieg DEO: Tę funkcję można włączyć lub wyłączyć; może skutkować lepszą liniowością lub płynniejszą reakcją na gaz.


FUNKCJE OCHRONNE REGULATORA

• Ochrona przed uruchomieniem: Regulator mierzy prędkość silnika podczas rozruchu. Jeśli prędkość przestaje rosnąć lub jej wzrost nie jest stabilny, sterownik ocenia to jako nieprawidłowy start. Jeśli przepustnica jest w tym momencie mniejsza niż 15%, sterownik automatycznie spróbuje ponownie uruchomić silnik; jeśli przepustnica jest większa niż 15%, należy pociągnąć ją do końca, aby ponownie uruchomić silnik.
• Zabezpieczenie termiczne sterownika: Silnik "utyka", jeśli temperatura sterownika przekroczy 110 ° C, co oznacza, że ​​zadziałało zabezpieczenie termiczne. Jeśli w tym momencie pociągniesz dźwignię gazu poniżej 60%, "przeciągnięcie" zniknie, a regulator dostarczy moc odpowiadającą położeniu przepustnicy. Jeśli przesuniesz przepustnicę powyżej 60%, „przeciągnięcie” pojawi się ponownie. Temperatura sterownika podczas rozruchu nie może przekraczać 70 ° C, w przeciwnym razie nie będzie możliwe uruchomienie silnika.

• Zabezpieczenie przed utratą sygnału gazowego: Sterownik wyłącza silnik natychmiast, jeśli brakuje sygnału przez 0,25 s, aby zapobiec jeszcze większym uszkodzeniom i zagrożeniom wynikającym z szybko obracającego się wirnika lub śmigła. Po odebraniu normalnego sygnału regulator powraca do normalnej pracy.

• Zabezpieczenie przed przeciążeniem: Sterownik wyłącza silnik lub uruchamia się ponownie automatycznie, gdy jego obciążenie nagle wzrośnie do bardzo wysokiej wartości.

• Zabezpieczenie nadprądowe: regulator natychmiast wyłącza silnik, jeśli szczytowy pobór prądu przekroczy maksymalną dopuszczalną wartość; następnie wznawia normalną pracę. Jeśli pobór prądu nadal przekracza maksymalną dopuszczalną wartość, silnik jest całkowicie wyłączany.


Wskazówka: Przy pierwszym włączeniu regulatora należy najpierw skalibrować zakres gazu zgodnie z instrukcją. Dopiero wtedy można wykorzystać sterownik i ustawić inne parametry za pomocą nadajnika lub karty programującej LED.

Dane techniczne:

• Prąd stały [A]: 20

• Maks. prąd szczytowy (chwilowy) [A]: 30

• Zasilanie: LiXX 2 - 4 cell

• Napięcie BEC [V]: 5,2

• Prąd BEC [A]: 2,5

• Długość [mm]: 25

• Szerokość [mm]: 15

• Wysokość [mm]: 5

• Waga [g]: 33
