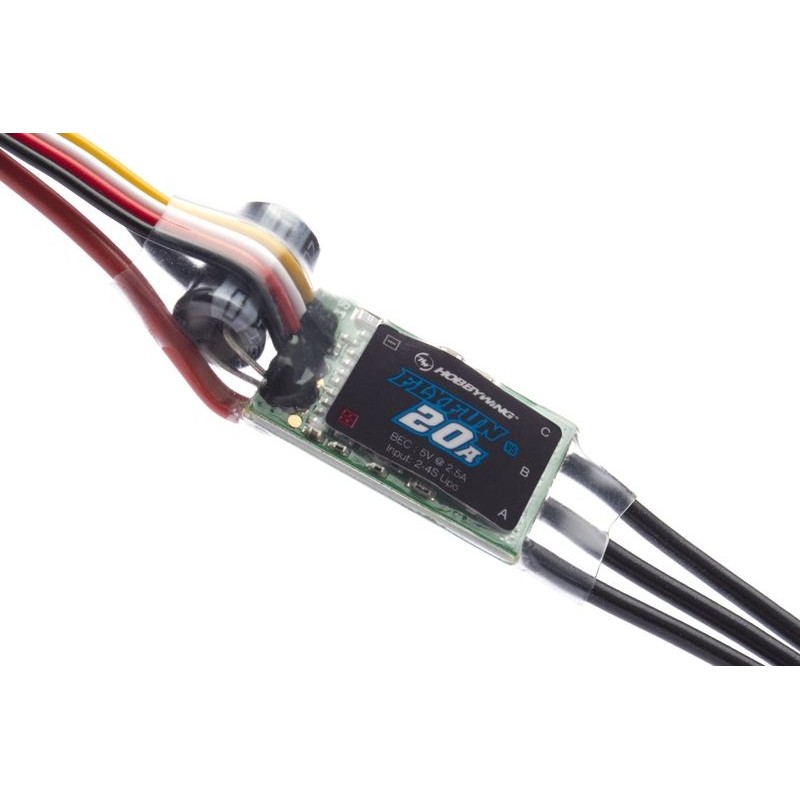

HOBBYWING REG. ROTATION FLYFUN 20A - V5 (HW30202308)

Regulátor rychlosti hobbywing pro modely letadel.
Nová generace programovatelných mikroprocesorových ovladačů pro střídavý motor bez senzorů („brushless, sensorless“) pro velké modely rekreačních a sportovních letadel napájených bateriemi Li-poly / Li-ion / Li-Fe. Ve srovnání s předchozí generací řadičů FLYFUN byly možnosti programování rozšířeny o řadu funkcí, které se osvědčily u špičkových řadičů řady Platinum. Konstrukce ovladače zohledňuje vysoké zatížení a trvanlivost požadovanou u velkých modelů. Regulátor je vybaven výkonným stabilizátorem impulzního výkonu BEC s volitelným výstupním napětím, které zajišťuje napájení přijímače a serva (normální a VN) z napájecího akumulátoru. Speciální programovací karta LED Hobbywing, která je k dispozici v našem obchodě (OBECNÁ LED PROGRAMOVÁ KARTA HOBBYWING - HW30501003), používá se pro snadné a rychlé programování ovladače.

POPIS A FUNKCE REGULÁTORU

• Řadič je vybaven vysoce výkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 72 MHz; je kompatibilní s většinou střídavých motorů.
• Vhodné pro většinu letadel s 2-4S LiPo / Li-ion / LiFe bateriemi napájenými střídavými motory.

• Speciální stabilizátor výkonu pro mikroprocesor poskytuje vysokou imunitu proti šumu a snižuje riziko ztráty kontroly.

• Technologie DEO (Driving Efficiency Optimization) významně zlepšuje odezvu na plyn a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.

• Režimy vzletu Normální / Měkký / Velmi měkký jsou vhodné jak pro běžná vrtulová letadla, tak pro modely s dmychadly.

• Snadné programování a nastavení pomocí vysílače Hobbywing LED nebo programovací karty.

• Speciální programovací kabel pro připojení regulátoru k programovací kartě LED umožňuje uživateli programovat regulátor kdykoli a kdekoli (podrobnosti v příručce k programovací kartě LED Hobbywing).

• Normální / proporcionální / reverzní brzdné režimy (zejména reverzní režim) mohou efektivně zkrátit dojezd po přistání.

• Řada ochranných funkcí: ochrana proti spuštění, tepelná ochrana regulátoru, tepelná ochrana kondenzátoru, ochrana proti přetížení, nadproudová ochrana, ochrana před nesprávným napájecím napětím a ochrana proti ztrátě řídicího signálu účinně prodlužuje životnost ovladače.

• Kalibrace rozpětí plynu pro dokonalé přizpůsobení řídícímu signálu z RC soupravy.


PROGRAMOVATELNÉ FUNKCE

• Typ brzdy: vypnutá brzda, normální brzda (se 7stupňovým nastavením intenzity brzdy), proporcionální brzda (řízená škrticí klapkou: 0-20% výchylka akcelerátoru odpovídá 100-0% brzdění, 20-100% výchylka kormidla odpovídá 0-100% škrticí klapce) ), zpátečka (umožňuje přepnout zpátečku chodu motoru pomocí jiného kanálu).

• Brzdná síla: Brzdnou sílu lze v režimu „normálního brzdění“ nastavit od úrovně 1 do úrovně 7.

• Metoda vypnutí motoru: Měkké vypnutí: Regulátor postupně snižuje výkon na 50% plného výkonu během 3 sekund od aktivace napěťové ochrany. Tvrdé vypnutí: Motor se okamžitě vypne.

• Počet článků LiPo: Doporučujeme ruční nastavení 100% spolehlivé funkce ochrany napětí. Pokud je vybrána automatická detekce, regulátor automaticky vypočítá počet článků připojené baterie podle principu „3,7 V na článek“.

• Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná mezi 2,8–3,8 V / článek; ochranu lze také zcela deaktivovat.

• Napětí BEC: Napětí BEC stabilizátoru výkonu lze nastavit na 5,2 V, 6,0 V nebo 7,4 V.

• Startování: Normální start (okamžitý start), Měkký start (pomalý start u motorů s velkými vrtulemi, převodovkou nebo menšími dmychadly), Velmi měkký start (velmi pomalý start u motorů s velkými vrtulemi, převodovkou nebo dmychadly od 90 mm).

• Čas: nastavitelný od 0-30 °.

• Směr otáčení: ve směru / proti směru hodinových ručiček.

• Volnoběh DEO: Tuto funkci lze zapnout nebo vypnout; může mít za následek lepší linearitu nebo plynulejší odezvu plynu.


OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana proti spuštění: Regulátor měří během spouštění otáčky motoru. Pokud se rychlost přestane zvyšovat nebo se její rychlost stane nestabilní, řídicí jednotka to vyhodnotí jako neobvyklý start. Pokud je v tomto okamžiku škrticí klapka menší než 15%, ovladač se automaticky pokusí restartovat motor; je-li škrticí klapka větší než 15%, zatáhněte ji až na doraz k restartování motoru.
• Tepelná ochrana regulátoru: Motor se „zastaví“, pokud teplota regulátoru překročí 110 ° C, což znamená, že došlo k aktivaci tepelné ochrany. Pokud v tomto okamžiku stisknete plyn pod 60%, zablokování zmizí a regulátor dodá výkon odpovídající poloze škrticí klapky. Pokud posunete plyn nad 60%, znovu se zobrazí „zablokování“. Teplota regulátoru během startování nesmí překročit 70 ° C, jinak nelze nastartovat motor.

• Ochrana proti ztrátě plynového signálu: Regulátor okamžitě vypne motor, pokud chybí signál po dobu 0,25 sekundy, aby se zabránilo ještě většímu poškození a nebezpečí z rychle se otáčejícího rotoru nebo vrtule. Po přijetí normálního signálu se ovladač vrátí do normálního provozu.

• Ochrana proti přetížení: Řídicí jednotka vypne motor nebo se automaticky restartuje, jakmile se jeho zátěž náhle zvýší.

• Nadproudová ochrana: regulátor okamžitě vypne motor, pokud špičkový odběr proudu překročí maximální přípustnou hodnotu; poté obnoví normální provoz. Pokud spotřeba proudu stále přesahuje maximální povolenou hodnotu, je motor zcela vypnut.


Spropitné: Při prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu podle pokynů. Teprve poté lze použít ovladač a další parametry lze nastavit pomocí vysílače nebo LED programovací karty.

Technická data:

• Konstantní proud [A]: dvacet

• Max. špičkový proud (okamžitý) [A]: třicet

• Napájení: LiXX 2 - 4 články

• BEC napětí [V]: 5.2

• BEC proud [A]: 2.5

• Délka [mm]: 25

• Šířka [mm]: 15

• Výška [mm]: 5

• Hmotnost [g]: 33
