RADIOLINK APARATURA T16D + odbiornik R16F

T16D to 16-kanałowy komputerowy nadajnik dla modelarzy rekreacyjnych, umożliwiający ustawianie podstawowych funkcji, takich jak szybkość odchylania i kierunek. Posiada również szeroki zakres mikserów do sterowania szeroką gamą modeli, w tym zmotoryzowanych modeli akrobacyjnych, szybowców, wielowirnikowców, samochodów, innych pojazdów naziemnych i łodzi. Może współpracować z wewnętrznym modułem RF z systemem transmisji FHSS (takim samym jak nadajniki pistoletowe T8FB/T8S lub RadioLink R4GS/R6GS/R8X), ale umożliwia również podłączenie zewnętrznych modułów RF dalekiego zasięgu ELRS lub TBS Crossfire. Posiada praktyczną obudowę, która idealnie leży w dłoni, z klasycznym, sprawdzonym ergonomicznym układem elementów sterujących.

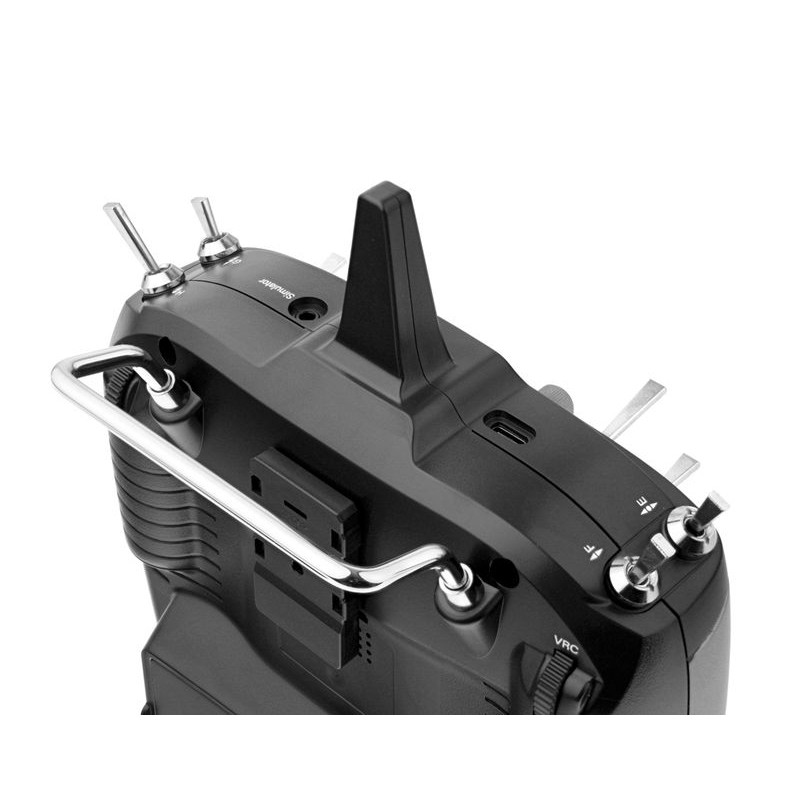

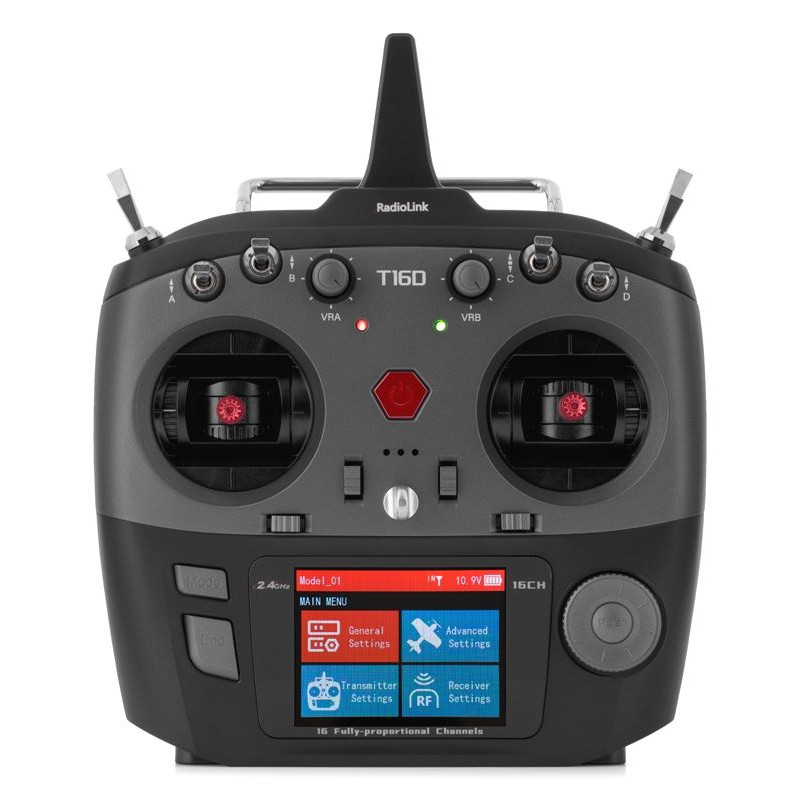

Sterowanie: Główne funkcje są kontrolowane przez precyzyjne gimbale z regulowanym samocentrującym napięciem sprężyny i możliwością przesuwania zapadkowej osi przepustnicy w lewo lub w prawo. Pozwala to na swobodny wybór trybu 1–4 gimbali. Cyfrowe trymery mają sygnały audio do ustawiania kroków i pozycji środkowej. Są one umieszczone lekko poza środkiem i łatwo do nich dotrzeć. Dodatkowymi kanałami można sterować za pomocą dwóch pokręteł obrotowych na panelu przednim i dwóch kontrolerów obrotowych z samocentrowaniem z tyłu nadajnika; osiem przełączników (trzy 3-pozycyjne i pięć 2-pozycyjnych) można używać jako przełączników kanałów lub do włączania/wyłączania funkcji programu. Dla łatwego programowania są dwa przyciski i pokrętło/przycisk programowania oraz 2,8-calowy kolorowy wyświetlacz LCD o rozdzielczości 320×240 pikseli. Nadajnik wykorzystuje system operacyjny FreeRTOS.

Zasilanie nadajnika: T16D może być zasilany z różnych źródeł: 8 baterii alkalicznych AA lub akumulatorów NiMH włożonych do uchwytu dostarczonego z nadajnikiem, akumulatorów NiMH z 8 ogniwami (rozmiar AA) lub akumulatorów LiPo lub Li-ion 2–4S. Zasilanie może być również dostarczane z power banku przez port USB-C.

System transmisji: T16D wykorzystuje transmisję FHSS z przeskokiem częstotliwości, aby zapewnić duży zasięg, niezawodność i doskonałe parametry przeciwzakłóceniowe. W przypadku wewnętrznego modułu RF można wybierać między trzema protokołami transmisji FHSS o różnych prędkościach transmisji (14 ms dla serwomechanizmów analogowych, 4 lub 3 ms dla serwomechanizmów cyfrowych), w zależności od typu odbiornika RadioLink i używanych serwomechanizmów. Podczas korzystania z odbiornika telemetrii umożliwia on transmisję telemetrii z odbiornika, a także telemetrię z podłączonej jednostki sterowania lotem RadioLink, jeśli jest używana. Do pracy z modułami zewnętrznymi dostępne są dwukierunkowe protokoły ELRS i CRSF V2.

Oprogramowanie: T16D oferuje programy dla ośmiu typów modeli - klasycznych samolotów, latających skrzydeł/delt, wielowirnikowców, śmigłowców, samochodów, łodzi, pojazdów gąsienicowych/czołgów i robotów, z możliwością współpracy z jednostkami sterującymi RadioLink dla samolotów, dronów, pojazdów, a nawet łodzi rybackich, łącznie z odpowiednią telemetrią.

• Pamięć na 100 modeli z możliwością kopiowania i zmiany nazw modeli
• Ustawienia systemowe (jasność, kontrast i podświetlenie wyświetlacza, język menu itp.)
• Wybieralny tryb gimbala 1–4
• Monitor serwa
• Zmiana kierunków odchylania
• Ustawianie współczynników (punktów końcowych) ugięcia
• Prędkość serwa
• Swobodne przypisywanie funkcji i elementów sterujących do kanałów 5–16
• 8 dowolnie programowalnych miksów z możliwością wyboru progresji: liniowa, wykładnicza, krzywa łamana, krzywa 9-punktowa
• Przełączalny tryb jednostki sterującej (do 17 trybów)
• 3 tryby lotu
• Podwójne szybkości i wybieralna progresja odchylania (wykładnicza, krzywa łamana, krzywa 9-punktowa) dla kanałów 1, 2 i 4
• Krzywa przepustnicy (do 9 punktów)
• Ustawienie przepustnicy (wyłączanie silnika w samolotach, autorotacja w śmigłowcach)
• Mieszanka na powierzchnie ogonów motyli
• Mieszanka do latających skrzydeł/delt
• Mikser do zdalnego sterowania wzmocnieniem żyroskopu (dla odbiorników RadioLink z wbudowanym żyroskopem)
• Krzywa skoku zbiorczego dla śmigłowców
• Miksy dla śmigłowców (swashplate)
• Mieszanka dla pojazdów gąsienicowych
• Sterowanie łodzią zanętową (tylko z odbiornikiem R16F i jednostką sterującą RadioLink z GPS) umożliwiające wyznaczenie trasy składającej się z maksymalnie 100 punktów
• Identyfikator pomocniczy: umożliwia sterowanie wieloma modelami za pomocą odbiorników sparowanych z nadajnikiem bez przełączania pamięci modeli (np. możesz wyjechać lawetą z załadowaną koparką; po dotarciu na plac budowy przełącz przełącznik, aby aktywować identyfikator pomocniczy, i od tej pory będziesz mógł sterować koparką).
• 2 timery
• Przypisanie przełącznika
• Przypisywanie komunikatów dźwiękowych do poszczególnych pozycji przełączników (możesz przesłać własne komunikaty głosowe do nadajnika, np. w celu ogłoszenia trybów lotu lub wypuszczenia podwozia, i przypisać je do poszczególnych pozycji przełączników)
• Wyjście głosowe telemetrii
• Port USB-C do aktualizacji oprogramowania nadajnika lub sterowania symulatorem RC na komputerze (od wersji V1.7.1)
• Gniazdo trenera do przewodowego podłączenia 2 nadajników RadioLink

Kompatybilne odbiorniki: RadioLink R12F, R16F, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R6FGM, R4F.

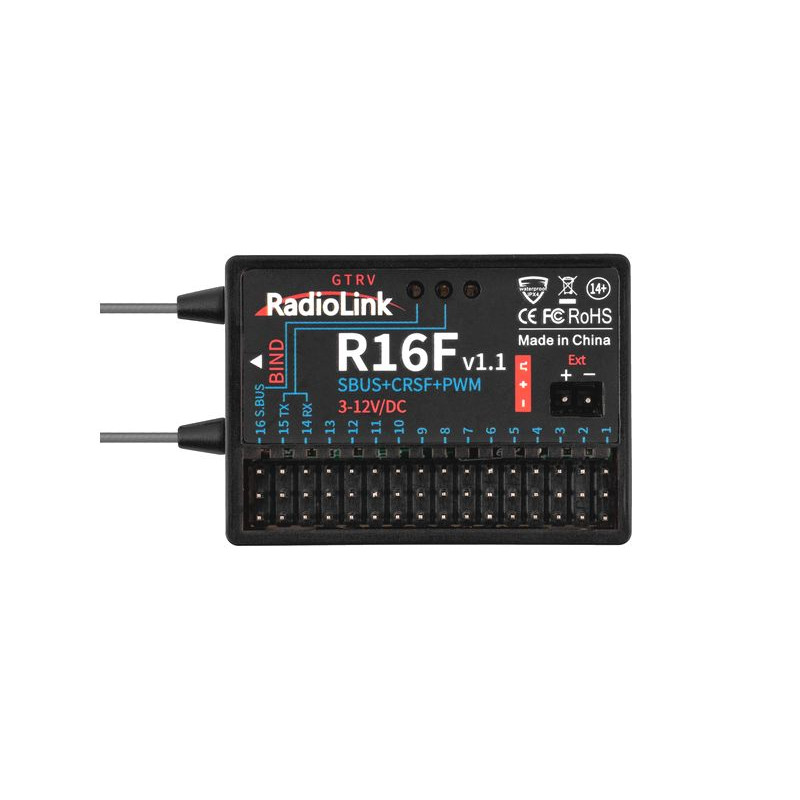

Odbiornik R16F dostarczony w zestawie umożliwia wybór kilku trybów wyjściowych kanału (16 wyjść PWM dla klasycznych serw, 15xPWM + S.BUS, 13xPWM+S. BUS+RX/TX CRSF, 14xPWM + RX/TX CRSF) z kombinacjami wyjść PWM dla klasycznych serw, wyjścia szeregowego S.BUS i wejścia/wyjścia dla CRSF. Pozwala to na łatwe podłączanie klasycznych serw, serw S.BUS i innych urządzeń, jednostek sterujących itp.

Telemetria:

• Podczas korzystania z wewnętrznego modułu RF FHSS i odbiorników telemetrycznych RadioLink dostępne są informacje o napięciu zasilania odbiornika i sile sygnału RSSI; za pomocą odbiornika R16F można również mierzyć i wyświetlać napięcie, na przykład akumulatora napędowego do 6S LiPo na nadajniku. Można również ustawić poziomy progowe dla alertów niskiego sygnału lub niskiego napięcia. Podczas korzystania z jednostki sterującej RadioLink można wyświetlać dane telemetryczne z tej jednostki.
• Przy zastosowaniu zewnętrznego modułu RF z protokołem CRSF i odpowiedniego odbiornika możliwe jest wyświetlanie danych telemetrycznych z tego odbiornika.

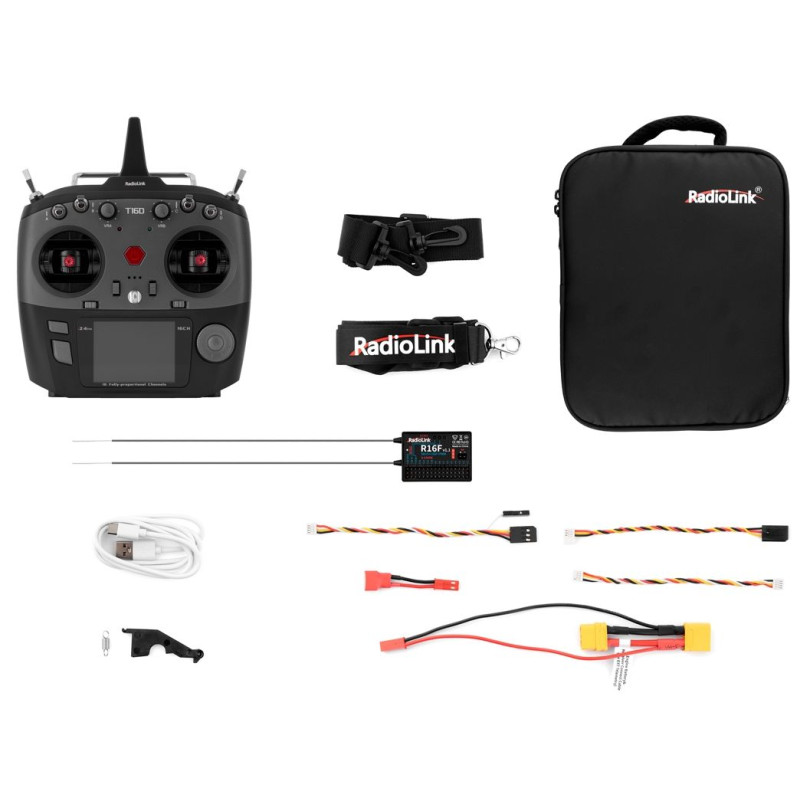

Zestaw T16D RC zawiera:

• Nadajnik T16D
• Odbiornik R16F (telemetryczny)
• Kabel USB-C
• Karta TF (4G) (zainstalowana w T16D)
• Przewód telemetryczny do pomiaru napięcia
• Kabel połączeniowy R16F Mavlink z CrossFlight TELEM1
• Kabel połączeniowy R16F CH14+15 z CrossFlight TELEM2
• Kabel połączeniowy R16F CH6 z CrossFlight RC IN
• Pasek
• Dźwignia samocentrująca i sprężyna gimbala

*Postępuj zgodnie z załączona instrukcją obsługi.
