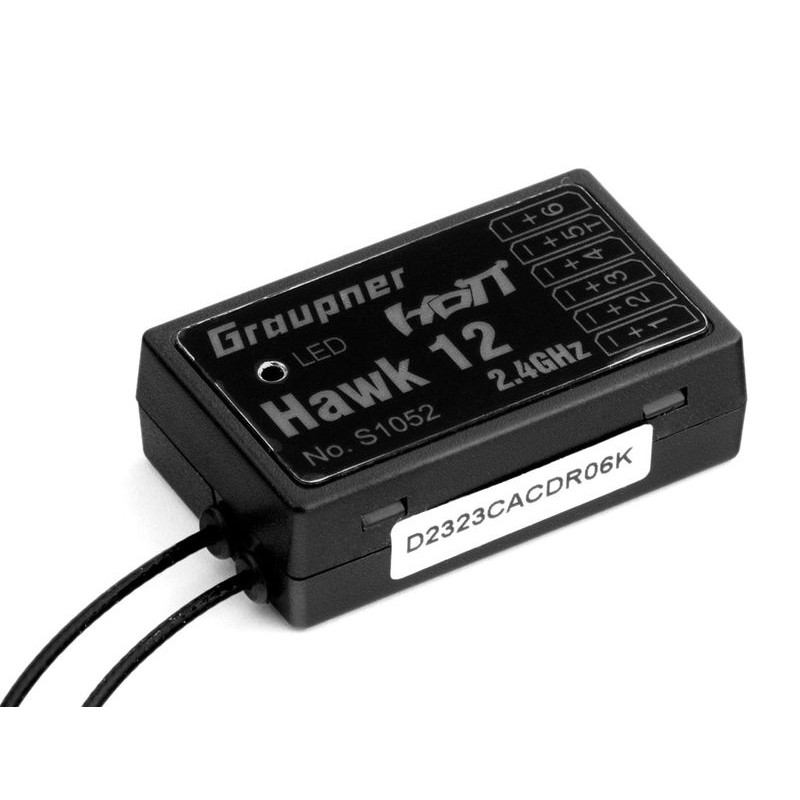

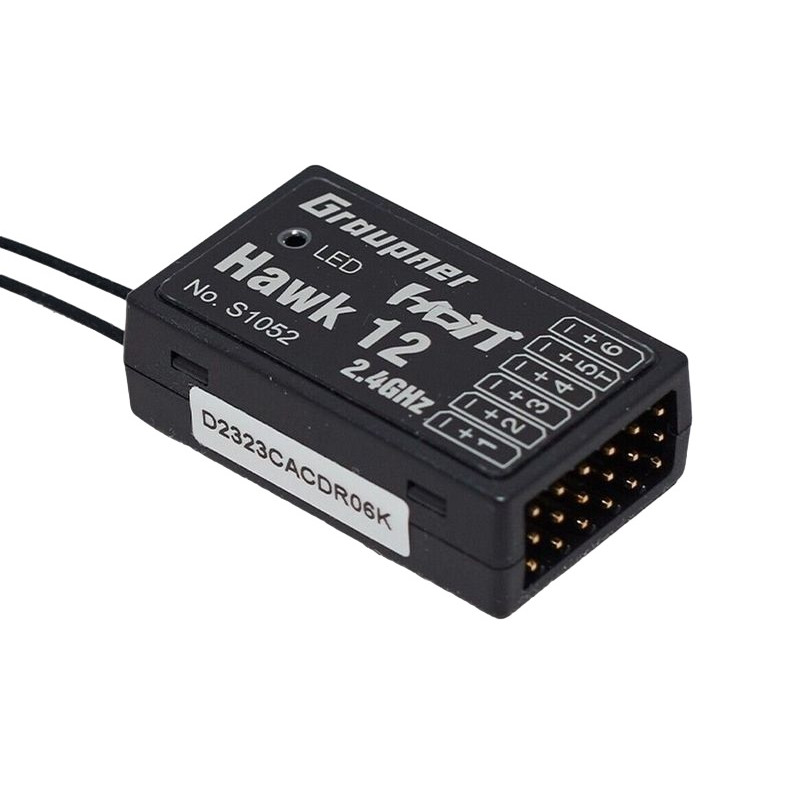

GRAUPNER ODBIORNIK HAWK 12 (S1052)

Sześcio-kanałowy odbiornik 2,4 GHz z wbudowanym 3-osiowym żyroskopem, 3 - osiowym akcelerometrem i nowym wzmacniaczem antenowym.

Dzięki odbiornikowi Hawk 12 Graupner przedstawia potężny 6-kanałowy odbiornik ze zintegrowanym 3-osiowym żyroskopem i szczególnie odpornym na wibracje 3-osiowym czujnikiem przyspieszenia, antenami różnicowymi, trybem vario i trybem pozycjonowania dla stałopłatów lub trybem ratunkowym i tryb pozycjonowania dla helikopterów.

Dzięki technologii GRAUPNER HoTT 2,4 GHz odbiornik posiada bezpieczną sekcję transmisji telemetrii wysokiej częstotliwości. Odbiornik przesyła parametry takie jak: „napięcie odbiornika”, „temperatura odbiornika”, „siła sygnału”, „wysokość” i „różnica wysokości (vario)” do nadajnika bez dodatkowych czujników. Możliwe jest także przesłanie kątów Eulera do przetwornika i tam ich wyświetlenie.

W połączeniu z różnorodnością anten, wzmacniacz antenowy zapewnia ogromny zasięg. Szybszy 32-bitowy procesor L4 gwarantuje energooszczędną pracę, a wyższa wydajność sprawia, że ​​Hawk 18 może być również używany jako system bezzałogowy dla helikopterów oraz jako kontroler lotu dla helikopterów. Zintegrowany system żyroskopowy Hawk można oczywiście doskonale wykorzystać w modelach stałopłatów. Dostępne są 4 różne tryby żyroskopu: WYŁĄCZONY, normalna stabilizacja, blokada kursu, tryb prędkości obrotowej i tryb pozycji. Po prawidłowym ustawieniu tryb prędkości obrotowej żyroskopu pozwala na lot ostrym nożem i twisterem bez korekcji sterowania. Niezwykle szybka, łatwa i wygodna konfiguracja za pomocą menu telemetrii nadajnika Hott.

Modele samolotów:

• Stabilizacja modelu w trudnych wietrznych warunkach aż w 3 osiach
• Naturalne zachowanie podczas lotu
• Trójosiowy żyroskop sprawia, że ​​nawet trudnymi do kontrolowania modelami akrobacyjnymi można latać bardzo płynnie, a akrobacje są niezwykle łatwe
• Manewry w locie można wykonywać znacznie bardziej czysto
• 4 różne tryby żyroskopu: WYŁĄCZONY, normalna stabilizacja, blokada kursu, tryb odchylenia zapewniający szczególnie łatwy lot na krawędzi noża i proste skręcanie, a także tryb położenia
• Proste ustawienie przypisania żyroskopu
• Ustawianie parametrów za pomocą telemetrii HoTT
• Oprogramowanie trybu Attitude pozwala na łatwe lądowanie nawet przy trudnych warunkach wiatrowych
• 5 darmowych mikserów
• Wyjście SUMD do podłączenia do systemów flybarless, kontrolerów lotu lub zasilaczy
• Wejście SUMDIN umożliwiające redundantną pracę odbiornika.

System Flybarless dla helikopterów:

• Tryb ratunkowy i tryb podejścia dla helikopterów
• Podstawowa konfiguracja odbywa się w ciągu kilku minut za pomocą telemetrii HoTT
• Szybkie i innowacyjne przypisanie osi umożliwiające elastyczny kierunek montażu
• Specjalne czujniki 3-osiowe najnowszej generacji odporne na wibracje
  Optymalizacja piruetu tarczy sterującej i kompensacja kierunku momentu ogonowego są wykrywane automatycznie
• Wszystkie popularne tarcze sterujące helikoptera z serwomechanizmem 90/120/135/140 stopni i 90 stopni 4
• Regulowany obrót płyty skrzydełkowej do 90 stopni w przypadku głowic wieloostrzowych
• Przejrzyste menu standardowe i w razie potrzeby opcjonalne menu eksperckie
• Parametry czułości można również ustawić podczas lotu, dostosowując prędkość i styl w zależności od fazy lotu za pomocą enkodera
• Superszybki dzięki eliminacji czasu transferu z odbiornika do systemu flybarless
• Bardzo bezpośrednie poczucie kontroli

Programowanie dla helikopterów:

• Proste programowanie podstawowych ustawień za pomocą telemetrii
• Optymalizacja piruetu jest określana automatycznie na podstawie parametrów i działa bardzo dobrze
• Ekstremalna stabilność lotu z pełnymi możliwościami 3D nawet przy podstawowych ustawieniach
• Efekt na ogonie i skrzydle można łatwo regulować za pomocą menu telemetrii lub opcjonalnych enkoderów
• Dodatkowe opcje optymalizacji w trybie eksperckim dla osobistego stylu latania i osobistych wymagań
• Niezwykle prosta regulacja podstawowych ustawień za pomocą telemetrii:

Kierunek obrotu wirnika
Typ płyty wahadłowej
Częstotliwość płyty oscylacyjnej 50...200 Hz
Kierunek tarczy sterującej
Centra serwo napędów płyt skrzydłowych Serwo 1...3 (4)
Ustaw cykliczny skok płyty obrotowej na 8°.
Posuw płyty wahliwej A/B
Ograniczenia tarczy sterującej
Obracanie tarczy sterującej
Impuls środkowy serwa ogonowego 760 µs, 960 µs, 1,5 ms
Częstotliwość serwa ogonowego 50...333 Hz
Centralne położenie serwa ogonowego
Stok ratunkowy
Wystawa tak/nie
Zapis w celach serwisowych lub w celu wyświetlenia kąta Eulera
Tryb eksperta tak/nie
Proste przypisanie osi żyroskopu
Efekt żyroskopowy dla powierzchni ogonowej i płyty skrzydła za pomocą telemetrii lub regulowanych enkoderów.

Dane techniczne:

• Kanały: 6
• Przybliżone wymiary: 36 x 22 x 12 mm
• Przybliżona waga: 10 g
• Częstotliwość: 2400...2483,5 MHz
• Modulacja: 2,4 GHz FHSS
• Zasięg: ok. 4000 m
• Pobór mocy: 70 mA
• Napięcie robocze: 3,7 V do 8,4 V
• Długość anteny: 2x przewód 145 (antena 30) mm
• Zakres temperatur: -15 do +70°

*Postępuj zgodnie z załączoną do produktu instrukcją.
