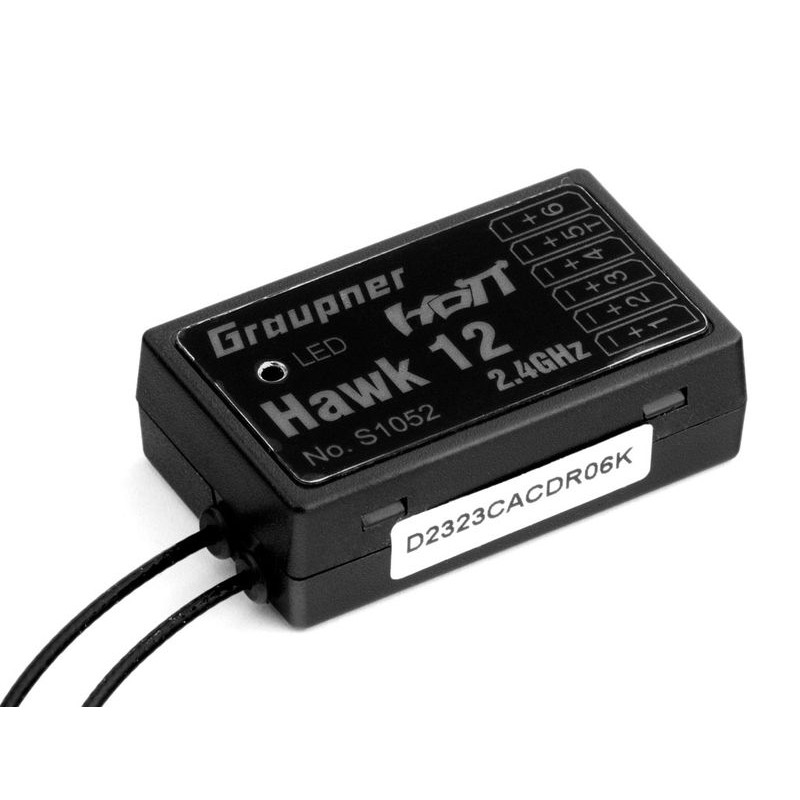

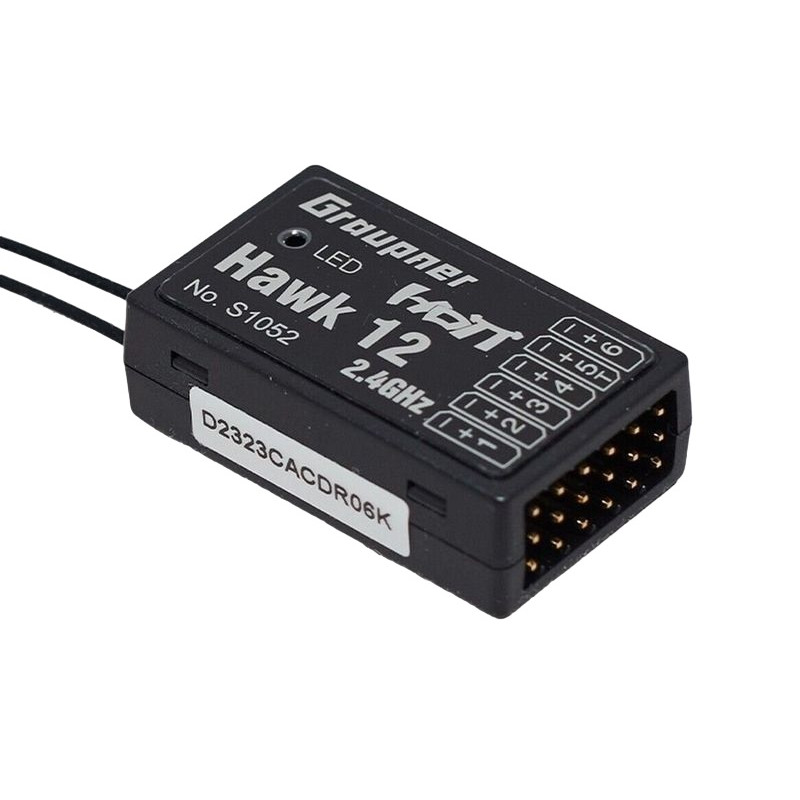

GRAUPNER RECEIVER HAWK 12 (S1052)

Šestikanálový přijímač 2,4 GHz s integrovaným tříosým gyroskopem, tříosým akcelerometrem a novým anténním zesilovačem.

S přijímačem Hawk 12 představuje společnost Graupner výkonný šestikanálový přijímač s integrovaným 3-osým gyroskopem a 3-osým akcelerometrem obzvláště odolným proti vibracím, diferenciálními anténami, režimem vario a polohovacím režimem pro letadla s pevnými křídly nebo záchranným režimem a polohovacím režimem pro vrtulníky.

Díky technologii GRAUPNER HoTT 2,4 GHz má přijímač bezpečnou vysokofrekvenční telemetrickou přenosovou část. Přijímač přenáší parametry, jako např: "napětí přijímače", "teplota přijímače", "síla signálu", "nadmořská výška" a "výškový rozdíl (vario)" do vysílače bez dalších senzorů. Do vysílače je také možné odesílat Eulerovy úhly a zobrazovat je tam.

V kombinaci s různými anténami poskytuje anténní zesilovač obrovský dosah. Rychlejší 32bitový procesor L4 zaručuje energeticky úsporný provoz a vyšší výkon znamená, že Hawk 18 lze použít i jako bezpilotní systém pro vrtulníky a jako letovou řídicí jednotku pro vrtulníky. Integrovaný gyroskopický systém Hawk lze samozřejmě výborně využít i v modelech s pevným křídlem. K dispozici jsou čtyři různé režimy gyroskopu: Vypnuto, normální stabilizace, uzamčení kurzu, režim rychlosti a režim polohy. Při správném nastavení umožňuje režim rychlosti gyroskopu ostrý let na ostří nože a twister bez korekce řízení. Mimořádně rychlá, snadná a pohodlná konfigurace prostřednictvím telemetrického menu vysílače Hott.

Modely letadel:

• Stabilizace modelu v obtížných větrných podmínkách až ve 3 osách
• Přirozené letové chování
• Díky tříosému gyroskopu létají i obtížně ovladatelné akrobatické modely velmi hladce a kaskadérské kousky jsou mimořádně snadné
• Manévry za letu lze provádět mnohem čistěji
• 4 různé režimy gyroskopu: Vypnuto, normální stabilizace, uzamčení kurzu, režim vychýlení pro obzvláště snadný let na hraně nože a přímé zatáčky a režim polohy
• Jednoduché nastavení přiřazení gyroskopů
• Nastavení parametrů prostřednictvím telemetrie HoTT
• Software pro režim náklonu umožňuje snadné přistání i za obtížných větrných podmínek
• 5 volných mixérů
• SUMD výstup pro připojení k flybarless systémům, letovým regulátorům nebo napájecím zdrojům
• Vstup SUMDIN pro redundantní provoz přijímače.

Flybarless systém pro vrtulníky:

• Záchranný režim a režim přiblížení pro vrtulníky
• Základní konfigurace se provádí během několika minut pomocí telemetrie HoTT
• Rychlé a inovativní přiřazení os pro flexibilní směr montáže
• Speciální nejmodernější tříosé snímače odolné proti vibracím
  Optimalizace piruety řídicího kotouče a kompenzace směru ocasního momentu jsou detekovány automaticky
• Všechny oblíbené řídicí disky pro vrtulníky se servy 90/120/135/140 stupňů a 90 stupňů 4
• Nastavitelné natočení křídlové desky až o 90 stupňů pro více hlavic
• Přehledné standardní menu a v případě potřeby volitelné expertní menu
• Parametry citlivosti lze nastavit i během letu, přičemž pomocí snímače lze nastavit rychlost a styl podle fáze letu
• Superrychlý díky eliminaci doby přenosu z přijímače do systému flybarless
• Velmi přímý pocit z ovládání

Programování pro vrtulníky:

• Jednoduché programování základních nastavení prostřednictvím telemetrie
• Optimalizace piruety se určuje automaticky na základě parametrů a funguje velmi dobře
• Extrémní stabilita letu s plnými 3D schopnostmi i při základním nastavení
• Efekty ocasu a křídla lze snadno nastavit pomocí telemetrického menu nebo volitelných enkodérů
• Další možnosti optimalizace v expertním režimu pro osobní styl létání a osobní požadavky
• Extrémně jednoduchá úprava základních nastavení pomocí telemetrie:

Směr otáčení rotoru
Typ oscilační desky
Frekvence oscilační desky 50...200 Hz
Směr ovládacího kotouče
Středy servopohonu kyvné desky 1...3 (4)
Nastavte cyklický zdvih kyvné desky na 8°.
Zdvih výkyvné desky A/B
Hranice ovládacího kotouče
Otáčení ovládacího kotouče
Impuls středu zadního serva 760 µs, 960 µs, 1,5 ms
Frekvence zadního serva 50...333 Hz
Střední poloha serva ocasu
Záchranný sklon
Zobrazení ano/ne
Záznam pro servisní účely nebo pro zobrazení Eulerova úhlu
Expertní režim ano/ne
Jednoduché přiřazení os gyroskopu
Gyroskopický efekt pro ocasní plochu a křídelní štítek prostřednictvím telemetrie nebo nastavitelných snímačů.

Technická data:

• Kanály: 6
• Přibližné rozměry: 36 x 22 x 12 mm
• Přibližná hmotnost: 10 g
• Frekvence: 2400...2483,5 MHz
• Modulace: 2,4 GHz FHSS
• Dosah: přibližně 4000 m
• Spotřeba energie: spotřeba energie: 70 mA
• Provozní napětí: 3,7 V až 8,4 V
• Délka antény: 2x kabel 145 (anténa 30) mm
• Teplotní rozsah: -15 až +70°

*Postupujte podle pokynů přiložených k výrobku.
