FUTABA T26SZ + odbiornik R7208SB

(Tłumaczenie - translator)

Najnowszy, najwyższej klasy, 26-kanałowy zestaw RC średniej klasy, wykorzystujący system transmisji telemetrycznej FASSTest-2,4 GHz, przeznaczony dla modelarzy sportowych i bardzo zaawansowanych modelarzy rekreacyjnych oraz ich prostych, złożonych i dużych modeli. Nadajnik można także przełączyć na tryb transmisji T-FHSS Air (również telemetryczny) i S-FHSS, co pozwala na jego stosowanie z szeroką gamą odbiorników antenowych Futaba z telemetrią i bez niej.

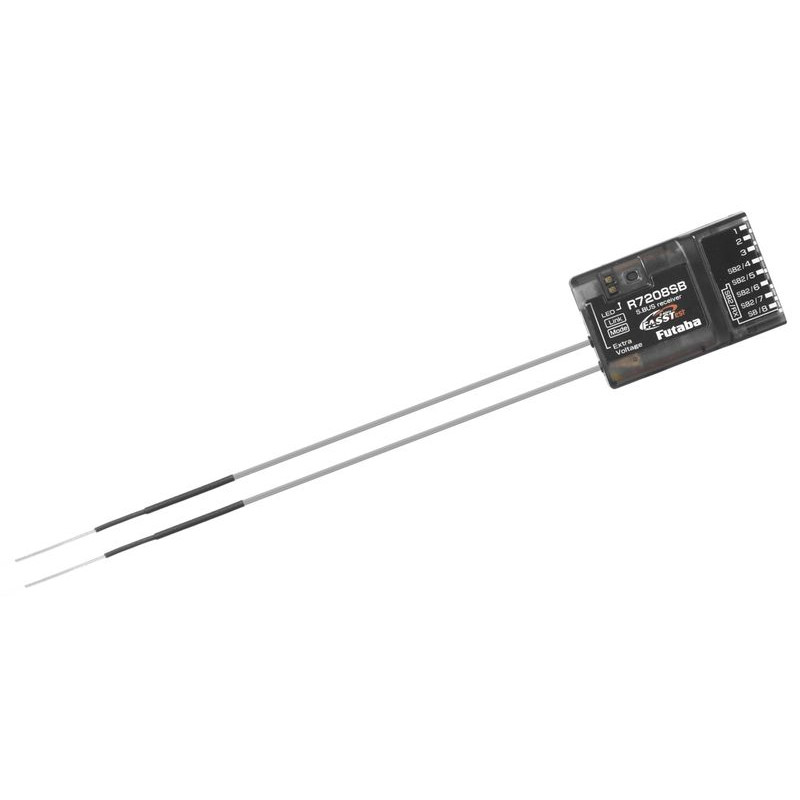

Dzięki odbiornikowi R7208SB znajdującemu się w zestawie zyskujesz 8 kanałów PWM dla klasycznych serwomechanizmów (lub do 26 kanałów przy korzystaniu z trybów odbiornika 2 lub 3) lub łącznie 26 kanałów poprzez magistrale S.BUS i S.BUS2; a także dane telemetryczne dotyczące napięcia zasilania odbiornika, napięcia innego zewnętrznego akumulatora (np. napędowego) i siły sygnału przechwyconego przez odbiornik. Dodatkowe dane telemetryczne można uzyskać z dodatkowych czujników telemetrycznych podłączonych do magistrali S.BUS2.

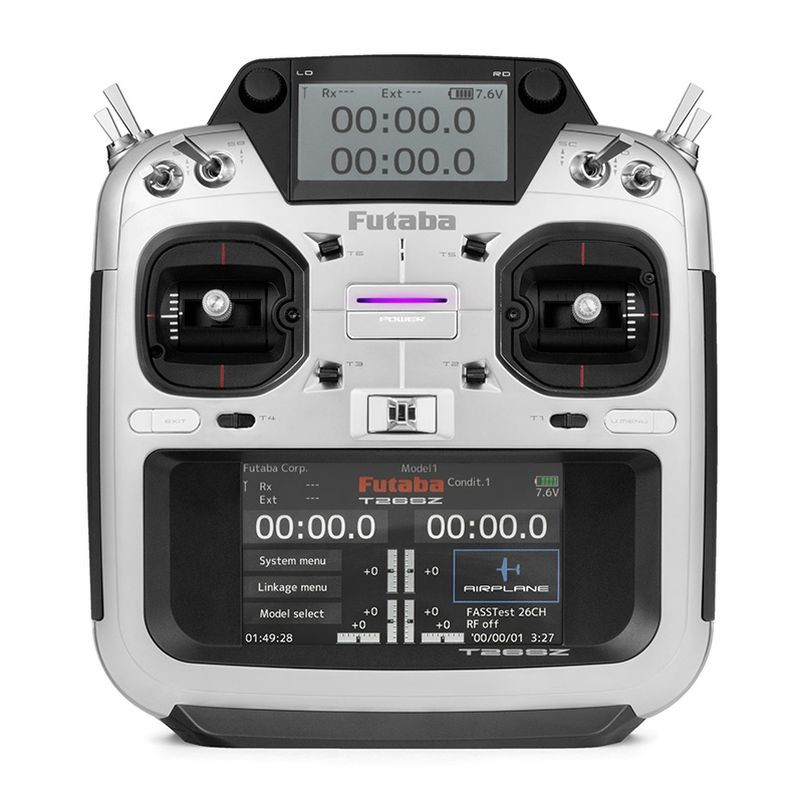

Nadajnik T26SZ, umieszczony w wygodnej w obsłudze obudowie, wyposażony jest w precyzyjne elementy sterujące typu krzyżowego z regulowanym blokowaniem/neutralizacją i kątem dźwigni; Zamiast tradycyjnych potencjometrów zastosowano enkodery magnetyczne, które zapewniają wysoką trwałość i stabilność parametrów. T26SZ posiada 8 przełączników, 4 suwaki, 6 cyfrowych trymerów i 2 obrotowe regulatory proporcjonalne.

Programowanie odbywa się za pomocą pary przycisków oraz dużego, podświetlanego, kolorowego ekranu dotykowego LCD, co umożliwia łatwą nawigację w intuicyjnym menu. Wybrane dane telemetryczne lub czasowe można wyświetlić na dodatkowym wyświetlaczu LCD znajdującym się na górze nadajnika. T26SZ dysponuje pamięcią na 30 modeli, którą można bezstopniowo rozszerzyć za pomocą karty microSD, oraz szeroką gamą zaawansowanych funkcji miksowania dla samolotów akrobacyjnych, szybowców, śmigłowców i wielowirnikowców. Oprócz wyświetlania danych telemetrycznych na wyświetlaczu głównym i pomocniczym, dostępny jest również sygnał głosowy danych telemetrycznych w gnieździe słuchawkowym (nie znajduje się w zestawie).

Pilot T26SZ wyposażony jest także w gniazdo nauczyciel-uczeń oraz gniazdo do programowania i konfiguracji serwomechanizmów i systemów żyroskopowych S.BUS CGY770/CGY755/CGY760R lub GYA553. Gniazdo ładowania/przesyłania danych USB znajdujące się na górze nadajnika umożliwia używanie T26SZ bezpośrednio jako kontrolera symulatora RC po podłączeniu go do komputera za pomocą kabla USB, bez konieczności używania dodatkowego interfejsu USB .

Do zasilania wykorzystano baterię 2S LiPo o pojemności 2000 mAh; do jej naładowania potrzebny będzie standardowy adapter USB 5 V/2 A.

FUNKCJONOWAĆ

• System transmisyjny FASSTest 26CH z 24 proporcjonalnymi i 2 przełączanymi kanałami DG , FASSTest 18CH z telemetrią (16 proporcjonalnych + 2 przełączane kanały), superszybki FASSTest 12CH (12 kanałów, telemetria tylko napięcie zasilania odbiornika), T-FHSS Air z telemetrią (16 proporcjonalnych i 2 przełączane kanały), S-FHSS 2,4GHz bez telemetrii (8 proporcjonalnych kanałów), protokół CRSF dla TBS Crossfire (komunikacja jednokierunkowa)
• 4,3-calowy kolorowy, podświetlany ekran dotykowy LCD umożliwiający szybkie i łatwe programowanie

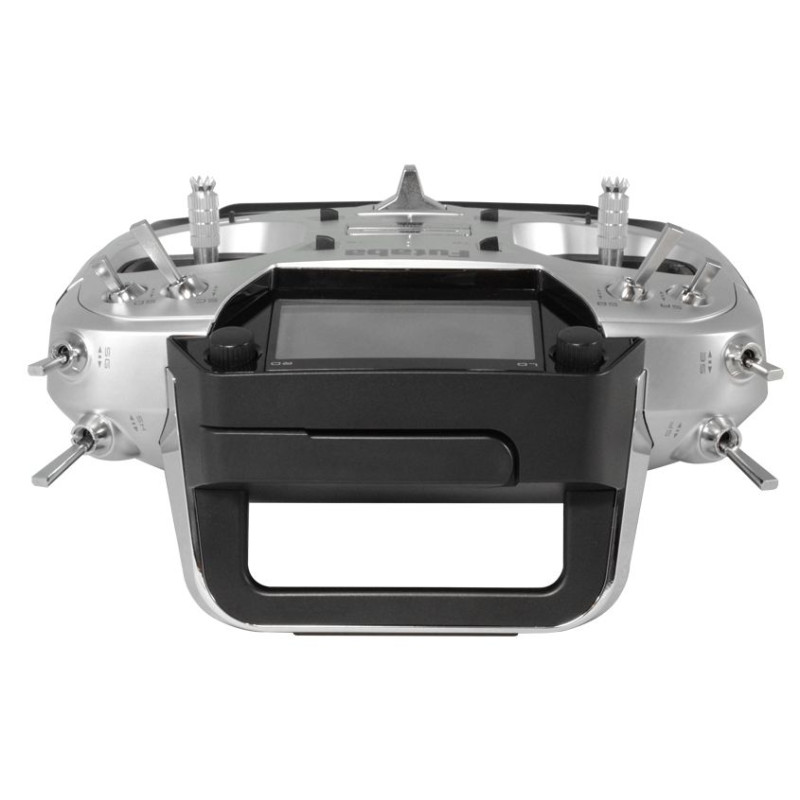

• Pomocniczy podświetlany wyświetlacz LCD do wyświetlania danych telemetrycznych/timera
• Do 8 trybów lotu dla doskonałej kontroli nad modelem w każdych warunkach
• Pełna telemetria z transferem danych z szerokiej gamy czujników i możliwością zapisu na karcie SD
• Pamięć na 30 modeli, z możliwością nieograniczonej rozbudowy za pomocą karty SD
• Akumulator LiPo nadajnika 7,4 V 2000 mAh
• Wyjście głosu telemetrycznego na gnieździe słuchawkowym (gniazdo 3,5 mm)
• Oprogramowanie z możliwością aktualizacji
• Swobodnie przypisywalne 4 suwaki i 2 pokrętła, 8 przełączników, 6 cyfrowych trymerów
• Precyzyjne regulatory krzyżowe zamontowane na 4 łożyskach kulkowych z enkoderami magnetycznymi zamiast potencjometrów
• Swobodnie regulowany tryb sterowania krzyżowego (nie ma potrzeby otwierania skrzynki nadajnika w celu zmiany trybu i regulacji siły sprężyn neutralizujących)

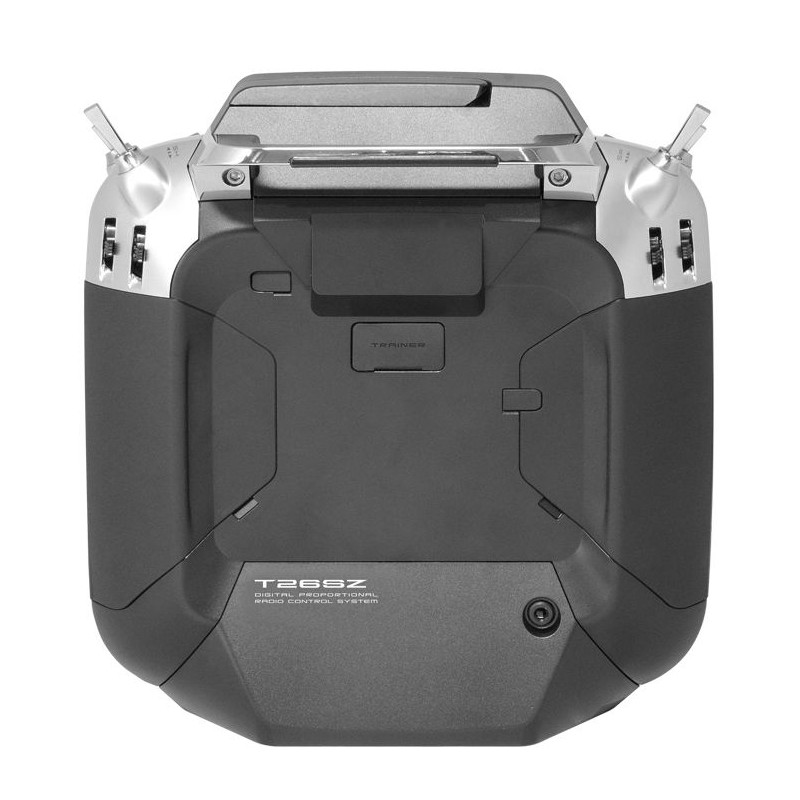

• Gniazdo nauczyciel-uczeń
• Bezprzewodowy moduł nauczyciel-uczeń pozwalający na wykorzystanie zestawów Futaba RC pracujących w systemie transmisji T-FHSS Air jako uczniowskich bez konieczności łączenia kablowego
• Gniazdo do programowania serwomechanizmów S.BUS, aktualizacji oprogramowania serwomechanizmów S.BUS2, aktualizacji oprogramowania czujników telemetrycznych i odbiornika (w tym ustawianie trybu kanału odbiornika), ustawiania systemów zapasowych odbiornika DLPH-2, ustawiania systemów żyroskopowych CGY770/CGY755/CGY760R i GYA553 lub podłączania systemów zdalnego sterowania dalekiego zasięgu TBS Crossfire (protokół CRSF, komunikacja jednokierunkowa)
• Gniazdo USB do transmisji danych/ładowania umożliwiające wykorzystanie nadajnika jako urządzenia sterującego symulatorem RC na komputerze PC oraz ładowanie akumulatora nadajnika za pomocą zasilacza sieciowego USB 5 V/2 A
• Gniazdo na kartę MicroSD 32 MB–2 GB (umożliwia rozbudowę pamięci modelu, wykonanie kopii zapasowej pamięci modelu, aktualizację oprogramowania układowego nadajnika, konwersję danych modelu zaprogramowanych w nadajnikach T14SG, FX-22, T12K, wykorzystanie danych modelu zaprogramowanych w nadajnikach T16SZ, T16IZ, T16IZ SUPER, T18SZ, FX-32 i FX-36)
• Nazwy modeli do 15 znaków
• Subtrim z dodaną funkcją balansera - istniejąca funkcja Subtrim została uzupełniona o możliwość regulacji całego kursu wychylenia wzdłuż krzywej do 17 punktów, co pozwala na precyzyjne wyrównanie ruchu wielu serwomechanizmów wspólnie sterujących jednym sterem kierunku (jedno serwomechanizm jest wybierane jako odniesienie, a ruch pozostałych jest precyzyjnie dostrajany względem niego)
• Zmiana kierunku wychylenia serwomechanizmu
• Ustawianie punktów końcowych i limitów ugięcia
• Ustawienia prędkości serwa
• Resetowanie danych
• Odchylenia awaryjne o charakterze awaryjnym
• Ustawienia prędkości serwa
• Podwójne ugięcia
• Ustawienie krzywej ugięcia zgodnie z 2 krzywymi wykładniczymi lub krzywymi 17-punktowymi.
• Miksy dowolnie programowalne (10 miksów dla każdego trybu lotu)
• Wyłączenie silnika
• Bezpieczna praca na biegu jałowym
• Przełączniki połączone logicznie
• Menu użytkownika (umożliwia wybór tylko kilku najczęściej używanych funkcji programu, co zapewnia większą przejrzystość)
• Szybki wybór przełączników miksujących (wybieranych automatycznie poprzez przełączenie przełącznika) i ich pozycji włączenia/wyłączenia
• Możliwość przypisania powiadomień głosowych do poszczególnych pozycji przełączników
• Możliwość przypisania obrazu do każdego modelu (wyświetlanego na stronie głównej i na stronie wyboru modelu)
• Monitor serwa i serwoster
• Dwa zegarki (stoper lub timer)
• Czas działania modelu
• Czas pracy nadajnika
• Sygnalizacja położenia przepustnicy po jej włączeniu
• Regulowane podświetlenie wyświetlacza
• Kalibracja kontrolera krzyżowego
• Sygnały ostrzegawcze – dźwiękowe i wibracyjne
• Sprawdzenie zasięgu
• 2 lub 3 ustawienia trybu pracy odbiornika, w tym obsługa odbiornika podwójnego/potrójnego z automatycznym tworzeniem kopii zapasowej podczas korzystania z odbiorników R7208SB lub R7308SB

Menu programu dla samolotów akrobacyjnych

• 13 rodzajów skrzydeł
• 3 rodzaje powierzchni ogonowych
• 2 rodzaje pionowych powierzchni usterzenia (wingletów)
• Regulacja klap
• Różnicowanie wychylenia lotek
• Mieszanka lotek i klap
• Mieszanka klapy hamulcowej i lotki
• Mieszanka lotek i steru kierunku
• Mieszanka hamulca aerodynamicznego i wysokości
• Mieszanka steru i lotki
• Mieszany camber (krzywizna krawędzi spływu)
• Mieszanka windy i pochylenia
• Mieszanka klapy i windy
• Kopnięty zakręt
• Powierzchnie ogonów motyli
• Mix ailevator (ster wysokości dla 2 serwomechanizmów)
• Skrzydlaty
• Silnik mieszający (do sterowania przełącznikiem z regulowanym startem i stopem)
• Inteligentny interfejs do konfiguracji systemu żyroskopowego Futaba GYA553 na wyświetlaczu nadajnika z możliwością podłączenia za pomocą kabla lub bezprzewodowo (po wcześniejszym załadowaniu danych z żyroskopu za pomocą kabla, ograniczona liczba funkcji)
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi zastosowaniami z regulowanym czasem ruchu goleni podwozia i drzwi podwozia

Menu programu dla szybowców

• 13 rodzajów skrzydeł
• 3 rodzaje powierzchni ogonowych
• 2 rodzaje pionowych powierzchni usterzenia (wingletów)
• Regulacja klap
• Różnicowanie wychylenia lotek
• Mieszanka lotek i klap
• Mieszanka klapy hamulcowej i lotki
• Mieszanka lotek i steru kierunku
• Mieszanka hamulca aerodynamicznego i wysokości
• Mieszanka steru i lotki
• Mieszany camber (krzywizna krawędzi spływu)
• Mieszanka windy i pochylenia
• Mieszanka klapy i windy
• Mieszanka motyli
• Mieszanka motyla i wysokościowca
• Mieszanka przycinająca 1 a 2
• Powierzchnie ogonów motyli
• Mix ailevator (ster wysokości dla 2 serwomechanizmów)
• Skrzydlaty
• Silnik mieszający (do sterowania przełącznikiem z regulowanym startem i stopem)
• Inteligentny interfejs do konfiguracji systemu żyroskopowego Futaba GYA553 na wyświetlaczu nadajnika z możliwością podłączenia za pomocą kabla lub bezprzewodowo (po wcześniejszym załadowaniu danych z żyroskopu za pomocą kabla, ograniczona liczba funkcji)
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi zastosowaniami z regulowanym czasem ruchu goleni podwozia i drzwi podwozia

Menu programu śmigłowcowego

• 8 typów tarcz sterujących
• 9-punktowe krzywe przepustnicy
• 9-punktowe krzywe zbiorcze
• Przyśpieszenie
• Autorotacja
• Ustawianie odchyleń i korekt dla płytki sterującej.
• Granica odchylenia sterowania cyklicznego
• Mieszanki korekcyjne gazu
• Kontrola wzmocnienia żyroskopu
• Mieszanka kolektywna-igłowa
• Rewolucja
• Kontrola gubernatora
• Inteligentny interfejs do konfiguracji systemów żyroskopowych Futaba CGY755, CGY760R CGY770R na wyświetlaczu nadajnika z możliwością podłączenia za pomocą kabla (te same funkcje w pełnym zakresie co w GPB-1) lub połączenia bezprzewodowego (po wcześniejszym załadowaniu danych z żyroskopu za pomocą kabla, ograniczona liczba funkcji)
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi zastosowaniami z regulowanym czasem ruchu goleni podwozia i drzwi podwozia

Menu programu dla wielowirnikowców

• Tryby lotu
• Ustawianie ugięcia
• Ustawianie podwójnych ugięć
• Miksy dowolnie programowalne
• Kontrola wzmocnienia żyroskopu
• 4 sekwencery do sterowania chowanym podwoziem i podobnymi zastosowaniami z regulowanym czasem ruchu goleni podwozia i drzwi podwozia

Funkcje telemetryczne

• Temperatura
• Prędkość (z czujnikiem magnetycznym lub optycznym, z czujnikiem fazowym dla silników prądu przemiennego)
• Wysokościomierz/wariometr
• Prawdziwa prędkość lotu
• GPS
• Woltaż
• Dumny
• Czujnik serwo S.BUS2 (prąd, temperatura, kąt dźwigni)
• Rejestrator lotu (zapis danych telemetrycznych na karcie SD)
• Silnik systemu operacyjnego EM-100
• Regulatorzy Kontronik
• Regulatory Hobbywing (wykorzystujące moduł interfejsu SBM-2)
• Kontrolery Pixhawk® (wykorzystujące moduł interfejsu SBS-01ML)
• Zamek TL0
• JetCat V10
• Skrzynka zasilająca

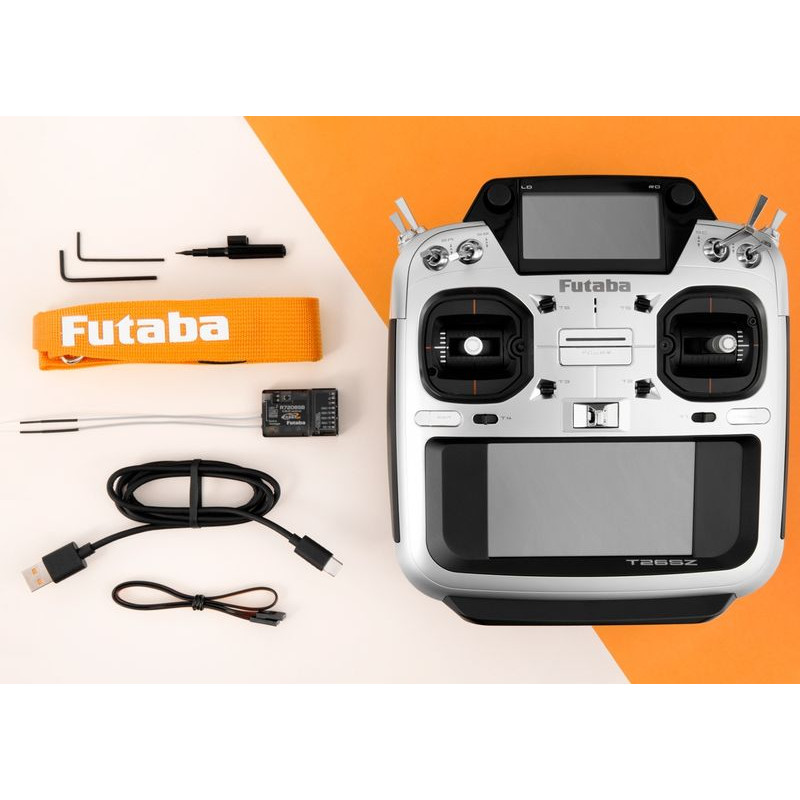

ZESTAW RC ZAWIERA

• Nadajnik Futaba T26SZ 2,4 GHz
• Odbiornik FASSTest/FASST R7208SB
• Akumulator nadajnika 7,4 V LiPo 2000 mAh
• Pasek do nadajnika
• kabel USB
• Kabel do konfiguracji odbiornika

*Postępuj zgodnie z dołączoną do produktu instrukcją obsługi.
