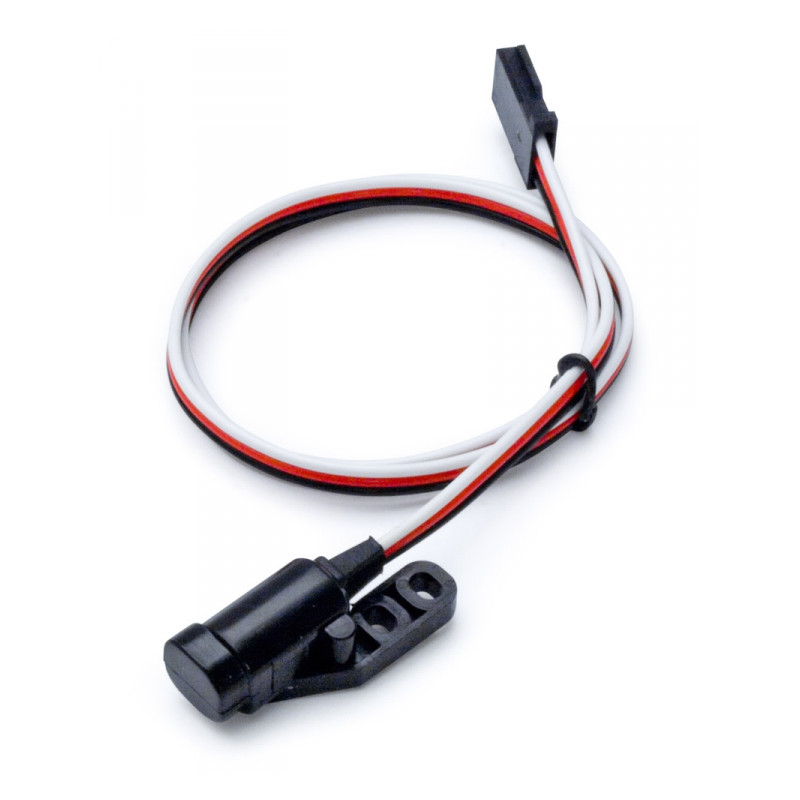

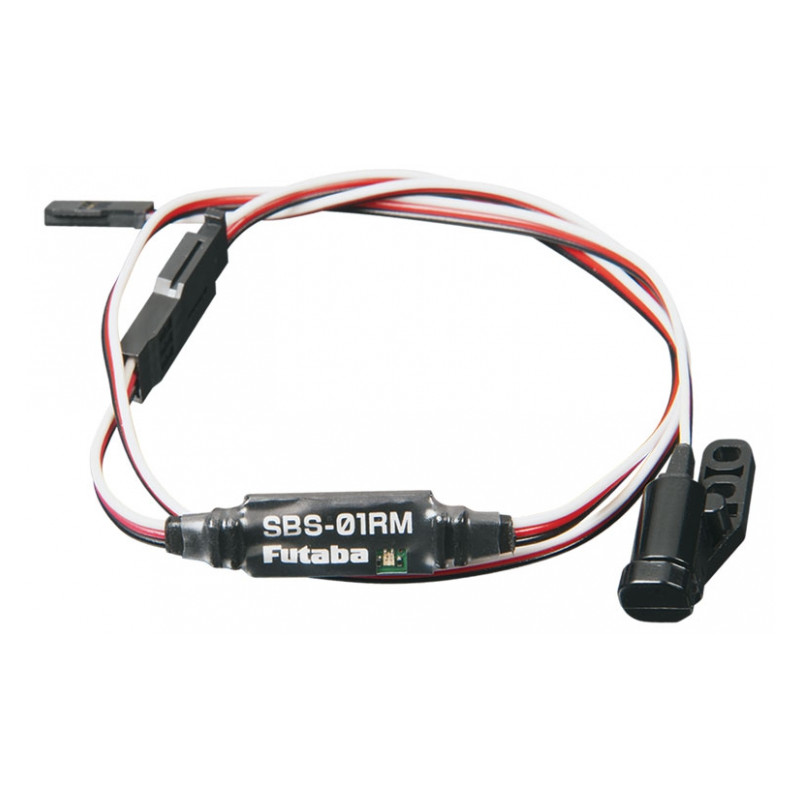

FUTABA SENSOR CZUJNIK OBROTÓW - magnetyczny (SBS-01RM)

Telemetryczny magnetyczny czujnik prędkości do modeli Futaba RC z systemami transmisji telemetrycznej FASSTest, T-FHSS Air (dla samolotów) i T-FHSS Surface (dla samochodów). Umożliwia pomiar obrotów obiektu, do którego przymocowany jest magnes(y), którego ruch wykrywa czujnik, w zakresie od 360 do 100 000 obr./min. Idealny do pomiaru prędkości silników samolotów, helikopterów, samochodów i łodzi oraz do podobnych zastosowań. Odległość między czujnikiem a magnesem musi być mniejsza niż 2 mm. Stany pracy czujnika sygnalizowane są za pomocą diody LED.

• Kompatybilne odbiorniki: Odbiorniki Futaba z portem S.BUS2
• Podłączenie do odbiornika: gniazdo S.BUS2
• Liczba adresów wymaganych przez czujnik: 1*
• Domyślne ustawienie numeru adresu (adres początkowy): 2*
• Przesyłane dane telemetryczne: liczba obrotów (liczy się przy jednym aktywnym – ustalonym z polaryzacją czujnika wyzwalającego – magnes, przy zastosowaniu dwóch aktywnych magnesów konieczne jest dokonanie odpowiednich ustawień w menu nadajnika)
• Typowa instalacja: w pobliżu wentylatora silnika spalinowego helikoptera, na którym są zamocowane symetrycznie 2 magnesy (drugi magnes służy do prawidłowego wyważenia, zwykle jest przymocowany z przeciwną biegunowością, więc czujnik na niego nie reaguje)
• Zasilanie 3,7-7,4 V (znamionowe napięcie akumulatora)
• W skład zestawu czujnika wchodzą: czujnik SBS-01RM z przewodami, czujnik magnetyczny z uchwytem, ​​2 magnesy, 2 śruby i nakrętki mocujące, instrukcja.

  *) Czujniki telemetryczne są identyfikowane na magistrali szeregowej S.BUS2 za pomocą numeru adresu („slot”); bardziej złożone czujniki przesyłające więcej niż jeden dane mogą wymagać kilku kolejnych adresów - w takim przypadku pierwszy adres należący do tego czujnika nazywany jest adresem początkowym.

Dane techniczne:

• Zasilanie: 3,5-8,4 V
• Zakres mierzonych obrotów: 360-100000 obr./min
• Długość (z kablami): 255 mm
• Masa: 4,7 gr

Czujnik telemetryczny mierzący RPM za pomocą czujnika magnetycznego. Element, którego obroty chcesz sprawdzić (koło zamachowe silnika itp.) musi być wyposażony w dwa małe magnesy D4xL1,5 mm (w zestawie).

Czujnik telemetryczny do:

• T18MZ
• T18SZ
• T16SZ
• T14SG
• T10J
• T6K
• T7PX
• T4PX
• T4PV
• T4GRS
• T4PLS

Podłączono do gniazda S.BUS2 w odbiornikach R7018SB, R7014SB, R7008SB, R7006SB, R7003SB, R6303SB, R3008SB, R3106SB, R3106GF, R3006SB, R304SB, R304SBE, R302GF, R324SBS i R334SBS

• Zakres pomiarowy: 350-50.000 obr./min.
• Waga: 9g

*Postępuj zgodnie z załączoną do produktu instrukcją.
