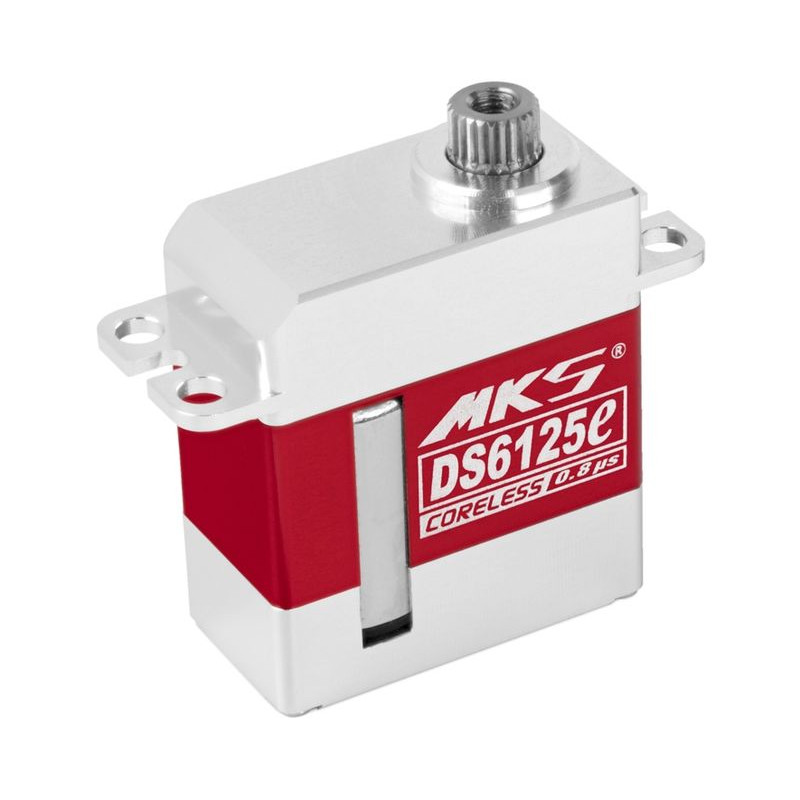

MKS SERWO DS6125E DIGITAL (3,25kg - 0,053s/60°)

Ultraszybki programowalny cyfrowy mikroserwomechanizm z metalowymi przekładniami i wałem wyjściowym zamontowanym na dwóch łożyskach kulkowych. Dzięki precyzyjnym, wstępnie naprężonym kołom zębatym o minimalnym luzie, nadaje się on szczególnie do sterowania powierzchniami usterzenia, ale także lotkami i klapami w szybowcach (F3B, F3F, F3J, F5J itp.) oraz modelami silnikowymi lub sterami kierunku w miniaturowych śmigłowcach. Aby zapewnić doskonałe chłodzenie nawet przy dużych obciążeniach, serwo umieszczono w aluminiowej obudowie ze standardowymi nóżkami.

Za pomocą programatora/interfejsu USB DSP-1 oraz programu narzędziowego na PC można zaprogramować szeroki zakres parametrów serwomechanizmu:

FUNKCJE STANDARDOWE

• Dead Band: Szerokość strefy martwej określa wielkość zmiany szerokości impulsu sygnału sterującego, przy której położenie wałka wyjściowego/dźwigni serwomechanizmu nie ulega zmianie. Ustawienie domyślne MKS = 1 µs lub 1,1 µs
• Blokada: Ustawianie zachowania serwomechanizmu, gdy nie otrzyma sygnału sterującego - Utrzymuje pozycję odpowiadającą ostatnio otrzymanemu sygnałowi / Silnik jest swobodny, serwomechanizm nie utrzymuje żadnej pozycji.
• Maks. Duty: ogranicza on maks. moc silnika serwa.
• Pulse Lower: (minimalna szerokość impulsu): Dolna granica szerokości impulsów sterujących i odpowiadająca jej wartość wychylenia serwomechanizmu będą ograniczone tą wartością.
• Neutral: Ustawia szerokość impulsów sterujących w położeniu neutralnym/środkowym serwomechanizmu.
• Pulse Upper (maksymalna szerokość impulsu): Górny limit szerokości impulsów sterujących i odpowiadająca mu wielkość wychylenia serwomechanizmu będą ograniczone tą wartością.
• Boost: Moc silnika przy ruszaniu z miejsca. Im większa wartość, tym większa siła uruchamia silnik.

Dane techniczne:

• Moment obrotowy przy 4,8 V - 2,58 kg
• Moment obrotowy przy 6,0 V - 3,25 kg
• Prędkość przy 4,8 V - 0,066 s / 60 stopni
• Prędkość przy 6,0 V - 0,053 s / 60 stopni
• Szerokość impulsu sterującego: 1520 µs
• Częstotliwość powtarzania: 333 Hz
• Łożyska kulkowe: x2
• Przekładnia (zębatki): metalowa

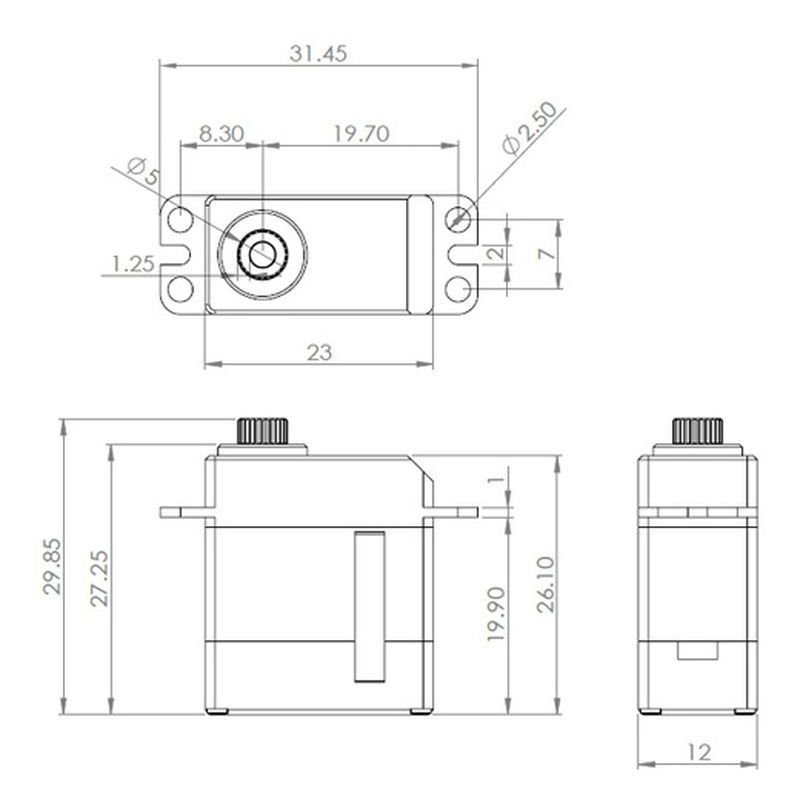

• Wymiary (długość x szerokość x wysokość): 23 x 12 x 27,25 mm
• Waga: 21,21 g
• Typ silnika: bezrdzeniowy

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi
