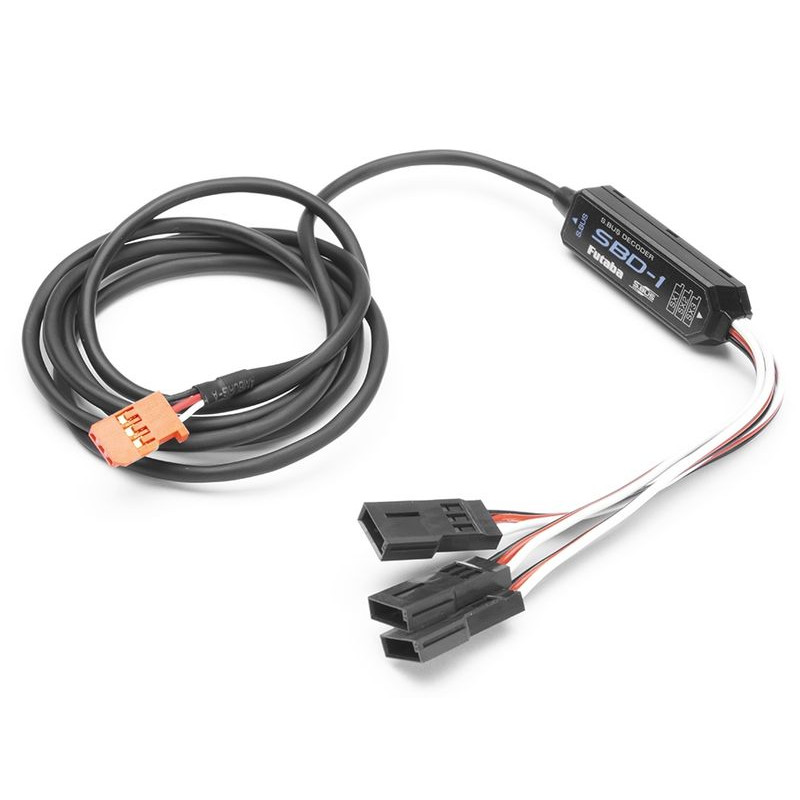

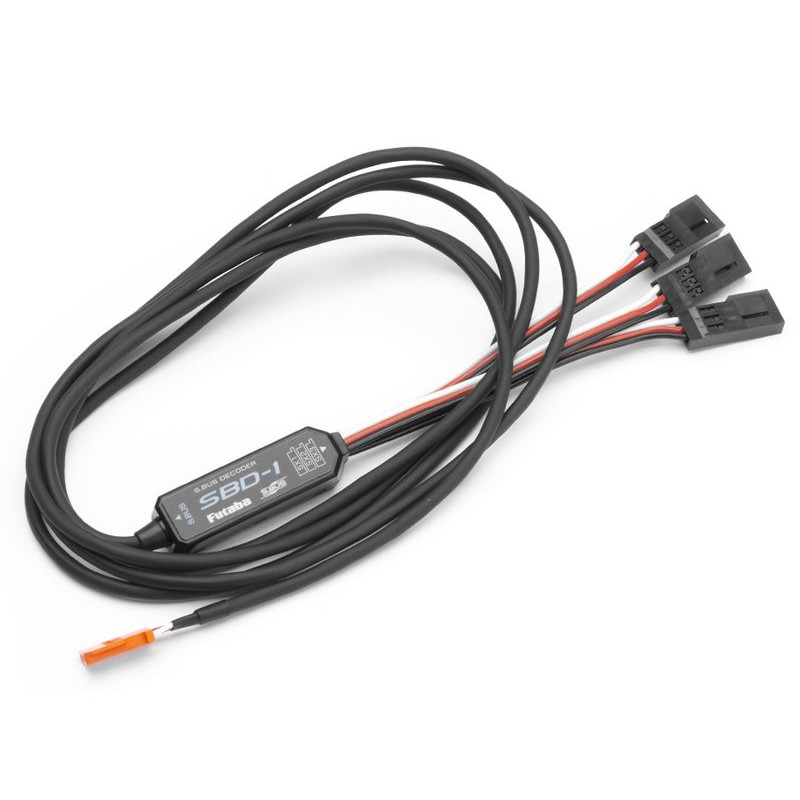

FUTABA SBUS dekoder SBD-1 / 60 cm (5102501)

Dekoder kabla S-BUS umożliwiający podłączenie aż trzech klasycznych serw do magistrali szeregowej S-BUS, odpowiedni do serw analogowych i cyfrowych ze standardowym zasilaniem 4,8-6,0 V (4-5 NiMH). Nie można używać dla S-BUS2.

Poszczególnym wyjściom SBD-1 można przypisać dowolne numery kanałów, dzięki czemu podłączone klasyczne serwa będą reagować na sygnał sterujący danym kanałem. Numery kanałów można przypisać do wyjść dekodera za pomocą:

• Programator SBC-1 kanałów S.BUS
• Programator USB CIU-3 lub CIU-2 z narzędziem PC
• nadajnika Futaba umożliwiający ustawienie serwera S:BUS

Podczas programowania dekodera za pomocą przycisku ustawień wybiera się stopniowo poszczególne wyjścia dekodera, a następnie przypisuje się żądane kanały do ​​urządzeń programujących. Praca dekodera sygnalizowana jest diodą LED.

Korzystanie z dekodera: Wejście SBD-1 podłączamy do portu S.BUS odbiornika (lub do koncentratora podłączonego do portu S.BUS), a do wyjść klasyczne serwa (analogowe i cyfrowe). Możliwe jest także podłączenie serwa S.BUS; w takim przypadku serwo S.BUS będzie pracowało normalnie na kanale ustawionym dla danego wyjścia SBD-1, a nie na kanale zapisanym w pamięci serwa.

Dane techniczne:

• Zasilanie (napięcie znamionowe) [V]: 4,8 - 6
• Długość z kablami [mm]: 600
• Długość [mm]: 41,8
• Szerokość [mm]: 12,3
• Wysokość [mm]: 8,4

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi.
