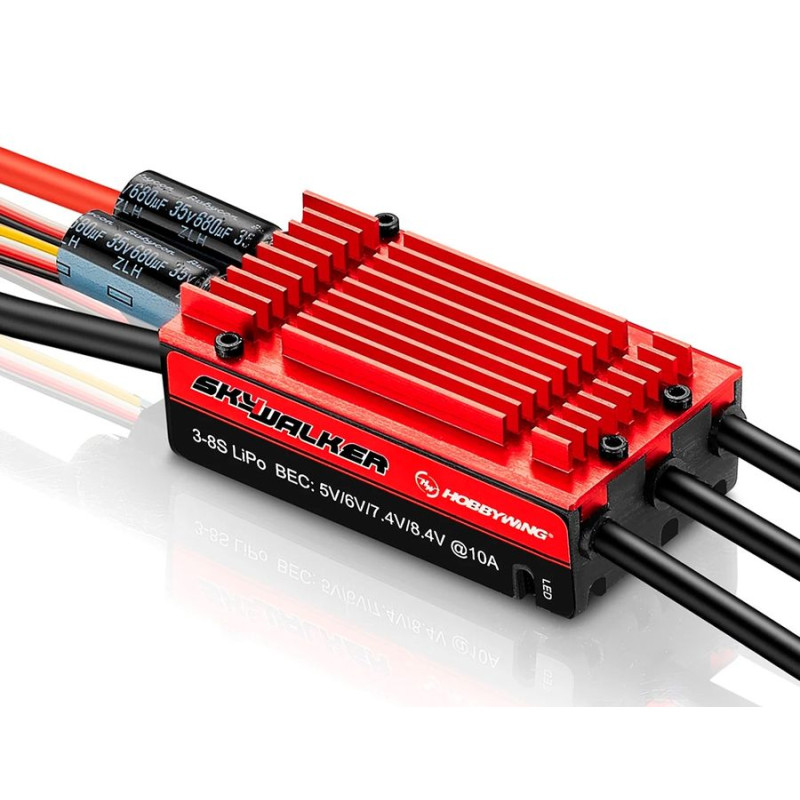

HOBBYWING REGULATOR OBROTÓW SKYWALKER 120A - UBEC 8S V2 ( HW30205450 )

315,99 zł
13-0519
W magazynie

Nowa generacja programowalnych sterowników mikroprocesorowych do silników prądu przemiennego bez czujników („brushless, sensorless”) zaprojektowanych z wykorzystaniem możliwości najnowocześniejszej technologii półprzewodnikowej o doskonałych właściwościach użytkowych przy zachowaniu bardzo prostej i przyjaznej dla użytkownika obsługi. Służy do sterowania prędkością silników elektrycznych prądu zmiennego w modelach samolotów rekreacyjnych zasilanych akumulatorami NiCd/NiMH i LiPo/Li-ion. Regulator wyposażony jest w mocny impulsowy stabilizator zasilania BEC zapewniający zasilanie odbiornika i serw z akumulatora napędowego. Do łatwego programowania regulatora służy karta Hobbywing LED, która jest w ofercie naszego sklepu.

Podstawowe dane techniczne:

  • dla modeli: samoloty
  • prąd ciągły: 120A
  • maksymalny prąd szczytowy (chwilowy): 150A
  • ilość cell LiPo: 3 - 8
  • napięcie BEC: 5V - 8,4V
  • prąd BEC: 3A
  • długość: 85 mm
  • szerokość: 35 mm
  • wysokość: 22 mm
  • waga: 117 g
  • obroty: jednokierunkowy
  • programowanie: tak

OPIS I FUNKCJE REGULATORA

  • Kontroler wyposażono w wysokowydajny 32-bitowy mikroprocesor ARM M4 o częstotliwości taktowania do 120 MHz
  • Zoptymalizowana technologia sterowania DEO (Driving Efficiency Optimization) znacznie poprawia reakcję przepustnicy i efektywność kontroli stopnia mocy, obniżając temperaturę regulatora
  • Nadaje się do większości silników lotniczych zasilanych akumulatorami LiPo 3-8S
  • Do zasilania z akumulatorów NiCd, NiMH, LiPo, Li-ion
  • Mocny impulsowy stabilizator zasilania BEC 5,0/6,0/7,4/8,4 V z możliwością obciążalności do 10 A
  • Regulowany rozrząd dla optymalnego dopasowania do danego silnika
  • Regulowany obwód PCO - odłączanie silnika przy spadku napięcia zasilania
  • Tryby rozruchu normalnego/miękkiego/bardzo miękkiego są odpowiednie zarówno dla silników z napędem bezpośrednim, jak i motoreduktorów
  • Szereg funkcji ochronnych: ochrona rozruchu, ochrona termiczna kontrolera, ochrona termiczna kondensatora, ochrona przed przeciążeniem, ochrona nadprądowa, ochrona przed nieprawidłowym napięciem zasilania i ochrona przed utratą sygnału sterującego skutecznie przedłużają żywotność kontrolera
  • Specjalny kabel do programowania, służący do podłączenia kontrolera do skrzynki programowania Hobbywing LED, pozwala użytkownikowi zaprogramować kontroler w dowolnym miejscu i czasie
  • Kalibracja zakresu przepustnicy, aby idealnie dopasować sygnał sterujący z platformy RC.

PROGRAMOWALNE FUNKCJE

  • Typ hamulca: Hamulec wyłączony, hamulec normalny (z regulacją intensywności hamowania w 3 stopniach), rewersyjny (pozwala na włączenie rewersu pracy silnika innym kanałem za pomocą przełącznika, prędkość wsteczna silnika sterowana jest za pomocą regulatora przepustnicy) , rewers liniowy (pozwala na włączenie rewersu pracy silnika innym kanałem z regulatorem proporcjonalnym, którym sterowana jest rewersyjna prędkość silnika)
  • Siła hamowania: Intensywność hamowania można ustawić na 60, 90 lub 100% w trybie „Normalny hamulec
  • Metoda odłączania silnika: Miękkie wyłączenie: Regulator stopniowo zmniejszy moc do 60% pełnej mocy w ciągu 3 sekund po zadziałaniu zabezpieczenia napięciowego. Twarde wyłączenie: Silnik jest natychmiast wyłączany
  • Liczba ogniw LiPo: Zalecamy ręczne ustawienie dla 100% niezawodnej funkcji ochrony przed napięciem. Sterownik automatycznie przelicza liczbę ogniw podłączonego akumulatora zgodnie z zasadą „3,7 V na ogniwo” w przypadku wybrania automatycznego wykrywania.
  • Zabezpieczenie napięciowe: Poziom progowy zabezpieczenia napięciowego można ustawić na 2,8 V/ogniwo, 3,0 V/ogniwo lub 3,4 V/ogniwo; ochronę można również całkowicie wyłączyć
  • Start: Normalny start (natychmiastowy), Miękki start (z wolnym startem dla silników z dużymi śmigłami, skrzynią biegów lub mniejszymi dmuchawami), Bardzo miękki start (z bardzo wolnym startem dla silników z dużymi śmigłami, skrzynią biegów lub dmuchawami od 90 mm)
  • Timing: Regulowany do 5, 15 lub 25°
  • Wolnobieg DEO: tę funkcję można włączyć lub wyłączyć; może zapewnić lepszą liniowość lub płynniejszą reakcję przepustnicy
  • Tryb wyszukiwania: może pomóc w wyszukiwaniu modelu, który wylądował na niepewnym terenie — kontroler wydaje sygnał dźwiękowy silnika, gdy przepustnica zostanie zmniejszona do zera na określony czas

FUNKCJE OCHRONNE REGULATORA

  • Zabezpieczenie rozruchu: Jeżeli silnik nie uruchomi się w ciągu 2 sekund po wciśnięciu gazu, sterownik wyłączy silnik
  • Zabezpieczenie termiczne: Jeśli temperatura sterownika przekroczy 120°C, sterownik ograniczy moc wyjściową do 60% (jeśli ustawione jest miękkie wyłączenie silnika) lub całkowicie wyłączy silnik (jeśli ustawione jest twarde wyłączenie)
  • Utrata sygnału przepustnicy: Sterownik wyłączy silnik, jeśli sygnału nie będzie przez 0,25 s. Po odebraniu normalnego sygnału sterownik powróci do normalnej pracy.
  • Zabezpieczenie przed przeciążeniem: sterownik automatycznie wyłącza silnik, gdy jego obciążenie nagle wzrasta do bardzo wysokiej wartości
  • Zabezpieczenie napięciowe: Gdy tylko napięcie akumulatora napędowego spadnie poniżej ustawionego poziomu progowego, uruchamia się zabezpieczenie napięciowe regulatora. Sterownik ograniczy moc wyjściową do 60% (jeśli ustawione jest miękkie wyłączenie silnika) lub całkowicie wyłączy silnik (jeśli ustawione jest twarde wyłączenie)
  • Zabezpieczenie przed nieprawidłowym napięciem zasilania: Jeśli napięcie akumulatora napędowego nie mieści się w dopuszczalnym zakresie dla kontrolera, uruchomi się zabezpieczenie przed nieprawidłowym napięciem zasilania; sterownik zasygnalizuje ostrzeżenie dźwiękiem silnika

Wskazówka: Włączając regulator po raz pierwszy, najpierw skalibruj zakres gazu zgodnie z instrukcją. Dopiero wtedy można korzystać ze sterownika i ustawiać inne parametry za pomocą nadajnika lub programatora LED.

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi.
