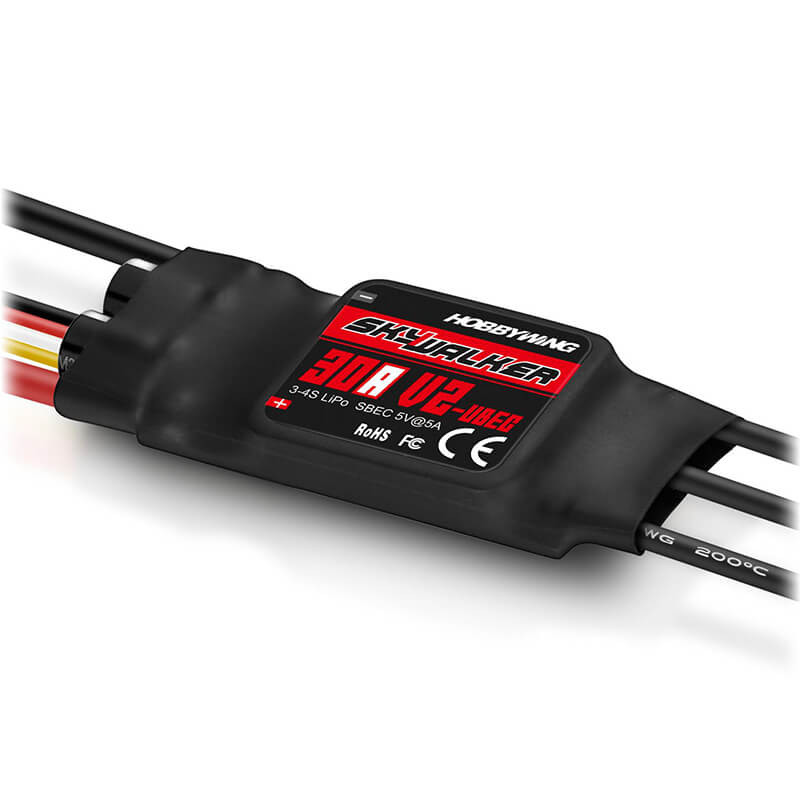

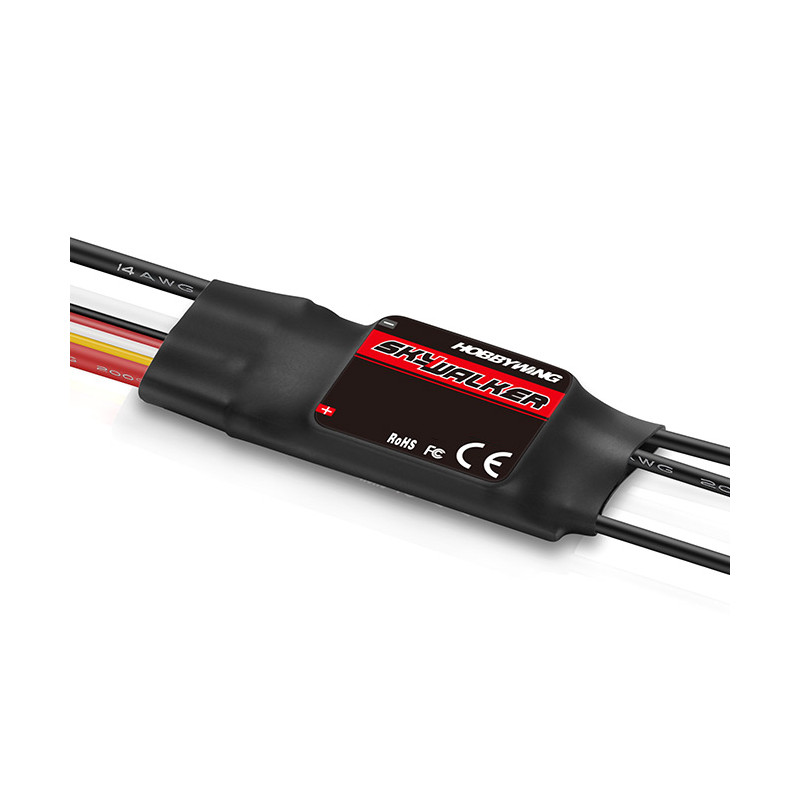

HOBBYWING REGULATOR OBROTÓW SKYWALKER 30A V2 - UBEC ( HW30205351 )

Nowa generacja programowalnych sterowników mikroprocesorowych do silników prądu przemiennego bez czujników („brushless, sensorless”) zaprojektowanych z wykorzystaniem możliwości najnowocześniejszej technologii półprzewodnikowej o doskonałych właściwościach użytkowych przy zachowaniu bardzo prostej i przyjaznej dla użytkownika obsługi. Służy do sterowania prędkością silników elektrycznych prądu zmiennego w modelach samolotów rekreacyjnych zasilanych akumulatorami NiCd/NiMH i LiPo/Li-ion. Regulator wyposażony jest w mocny impulsowy stabilizator zasilania BEC zapewniający zasilanie odbiornika i serw z akumulatora napędowego. Do łatwego programowania regulatora służy karta Hobbywing LED, która jest w ofercie naszego sklepu.

Podstawowe dane techniczne:

• dla modeli: samoloty
• prąd ciągły: 30A
• maksymalny prąd szczytowy (chwilowy): 50A
• ilość cell LiPo: 3 - 4
• napięcie BEC: 5V
• prąd BEC: 3A
• długość: 60 mm
• szerokość: 25 mm
• wysokość: 8 mm
• waga: 33 g
• obroty: jednokierunkowy
• programowanie: tak

OPIS I FUNKCJE REGULATORA

• Kontroler wyposażono w wysokowydajny 32-bitowy mikroprocesor ARM M4 o częstotliwości taktowania do 96 MHz
• Zoptymalizowana technologia sterowania DEO (Driving Efficiency Optimization) znacznie poprawia reakcję przepustnicy i efektywność kontroli stopnia mocy, obniżając temperaturę regulatora
• Nadaje się do większości silników lotniczych zasilanych akumulatorami LiPo 3-6S
• Do zasilania z akumulatorów NiCd, NiMH, LiPo, Li-ion
• Mocny impulsowy stabilizator zasilania BEC 5,0 V o obciążalności do 5 A
• Regulowany rozrząd dla optymalnego dopasowania do danego silnika
• Regulowany obwód PCO - odłączanie silnika przy spadku napięcia zasilania
• Tryby rozruchu normalnego/miękkiego/bardzo miękkiego są odpowiednie zarówno dla silników z napędem bezpośrednim, jak i motoreduktorów
• Bezpieczny rozruch (uniemożliwia uruchomienie silnika po włączeniu)
• Szereg funkcji ochronnych: ochrona rozruchu, ochrona termiczna kontrolera, ochrona termiczna kondensatora, ochrona przed przeciążeniem, ochrona nadprądowa, ochrona przed nieprawidłowym napięciem zasilania i ochrona przed utratą sygnału sterującego skutecznie przedłużają żywotność kontrolera
• Specjalny kabel do programowania, służący do podłączenia kontrolera do skrzynki programowania Hobbywing LED, pozwala użytkownikowi zaprogramować kontroler w dowolnym miejscu i czasie
• Kalibracja zakresu przepustnicy, aby idealnie dopasować sygnał sterujący z platformy RC.

PROGRAMOWALNE FUNKCJE

• Typ hamulca: Hamulec wyłączony, hamulec normalny (z regulacją intensywności hamowania w 3 stopniach), rewersyjny (pozwala na włączenie rewersu pracy silnika innym kanałem za pomocą przełącznika, prędkość wsteczna silnika sterowana jest za pomocą regulatora przepustnicy) , rewers liniowy (pozwala na włączenie rewersu pracy silnika innym kanałem z regulatorem proporcjonalnym, którym sterowana jest rewersyjna prędkość silnika)
• Siła hamowania: Intensywność hamowania można ustawić na 60, 90 lub 100% w trybie „Normalny hamulec
• Metoda odłączania silnika: Miękkie wyłączenie: Regulator stopniowo zmniejszy moc do 60% pełnej mocy w ciągu 3 sekund po zadziałaniu zabezpieczenia napięciowego. Twarde wyłączenie: Silnik jest natychmiast wyłączany
• Liczba ogniw LiPo: Zalecamy ręczne ustawienie dla 100% niezawodnej funkcji ochrony przed napięciem. Sterownik automatycznie przelicza liczbę ogniw podłączonego akumulatora zgodnie z zasadą „3,7 V na ogniwo” w przypadku wybrania automatycznego wykrywania.
• Zabezpieczenie napięciowe: Poziom progowy zabezpieczenia napięciowego można ustawić na 2,8 V/ogniwo, 3,0 V/ogniwo lub 3,4 V/ogniwo; ochronę można również całkowicie wyłączyć
• Start: Normalny start (natychmiastowy), Miękki start (z wolnym startem dla silników z dużymi śmigłami, skrzynią biegów lub mniejszymi dmuchawami), Bardzo miękki start (z bardzo wolnym startem dla silników z dużymi śmigłami, skrzynią biegów lub dmuchawami od 90 mm)
• Timing: Regulowany do 5, 15 lub 25°
• Wolnobieg DEO: tę funkcję można włączyć lub wyłączyć; może zapewnić lepszą liniowość lub płynniejszą reakcję przepustnicy
• Tryb wyszukiwania: może pomóc w wyszukiwaniu modelu, który wylądował na niepewnym terenie — kontroler wydaje sygnał dźwiękowy silnika, gdy przepustnica zostanie zmniejszona do zera na określony czas

FUNKCJE OCHRONNE REGULATORA

• Zabezpieczenie rozruchu: Jeżeli silnik nie uruchomi się w ciągu 2 sekund po wciśnięciu gazu, sterownik wyłączy silnik
• Zabezpieczenie termiczne: Jeśli temperatura sterownika przekroczy 120°C, sterownik ograniczy moc wyjściową do 60% (jeśli ustawione jest miękkie wyłączenie silnika) lub całkowicie wyłączy silnik (jeśli ustawione jest twarde wyłączenie)
• Utrata sygnału przepustnicy: Sterownik ograniczy moc, jeśli sygnału nie będzie przez 1 s; brak sygnału dłuższy niż 2 s powoduje całkowite odłączenie silnika
• Zabezpieczenie przed przeciążeniem: sterownik automatycznie wyłącza silnik lub uruchamia się ponownie, gdy jego obciążenie nagle wzrasta do bardzo wysokiej wartości
• Zabezpieczenie napięciowe: Gdy tylko napięcie akumulatora napędowego spadnie poniżej ustawionego poziomu progowego, uruchamia się zabezpieczenie napięciowe regulatora. Sterownik ograniczy moc wyjściową do 60% (jeśli ustawione jest miękkie wyłączenie silnika) lub całkowicie wyłączy silnik (jeśli ustawione jest twarde wyłączenie)
• Zabezpieczenie przed nieprawidłowym napięciem zasilania: Jeśli napięcie akumulatora napędowego nie mieści się w dopuszczalnym zakresie dla kontrolera, uruchomi się zabezpieczenie przed nieprawidłowym napięciem zasilania; sterownik zasygnalizuje ostrzeżenie dźwiękiem silnika

Wskazówka: Włączając regulator po raz pierwszy, najpierw skalibruj zakres gazu zgodnie z instrukcją. Dopiero wtedy można korzystać ze sterownika i ustawiać inne parametry za pomocą nadajnika lub programatora LED.

*Postępuj zgodnie z załączoną do produktu instrukcją obsługi.
