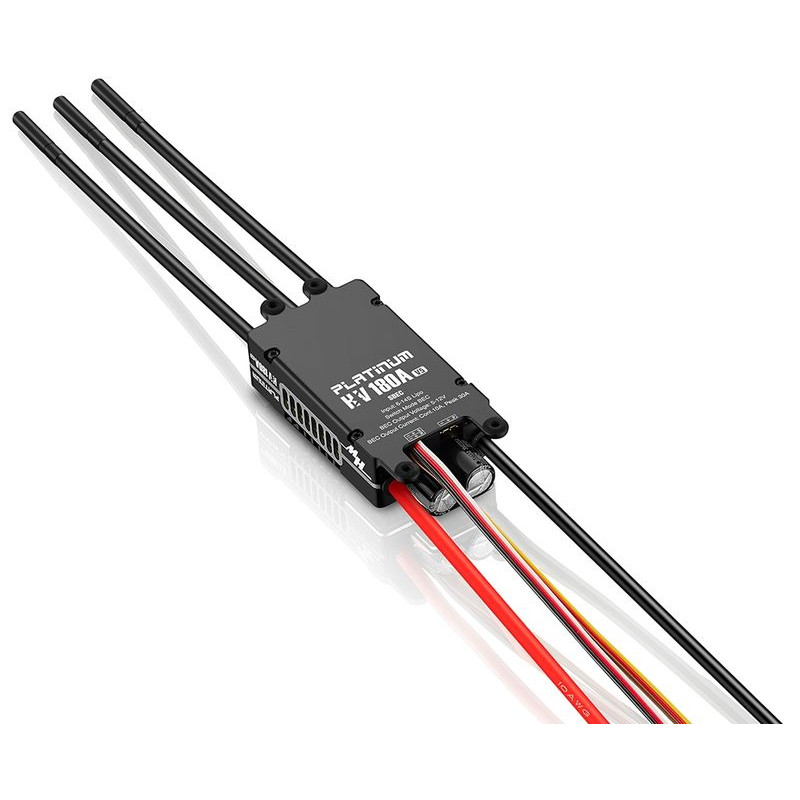

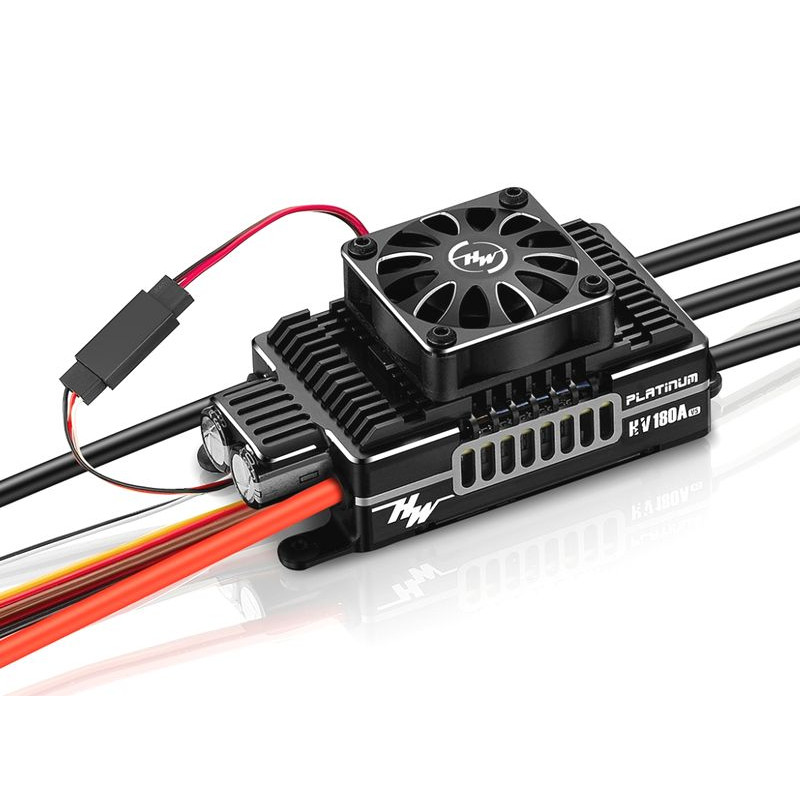

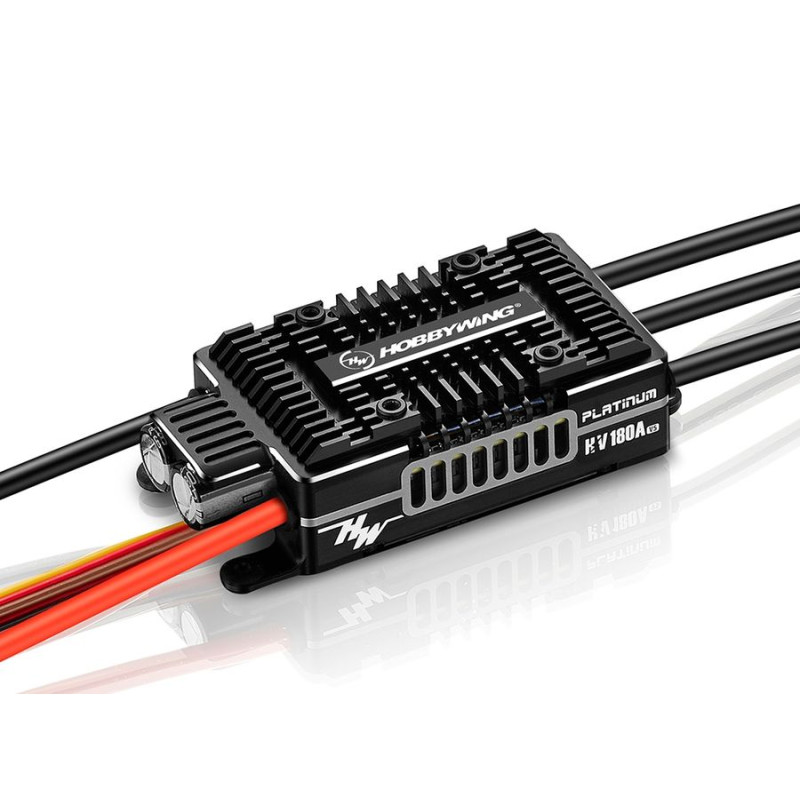

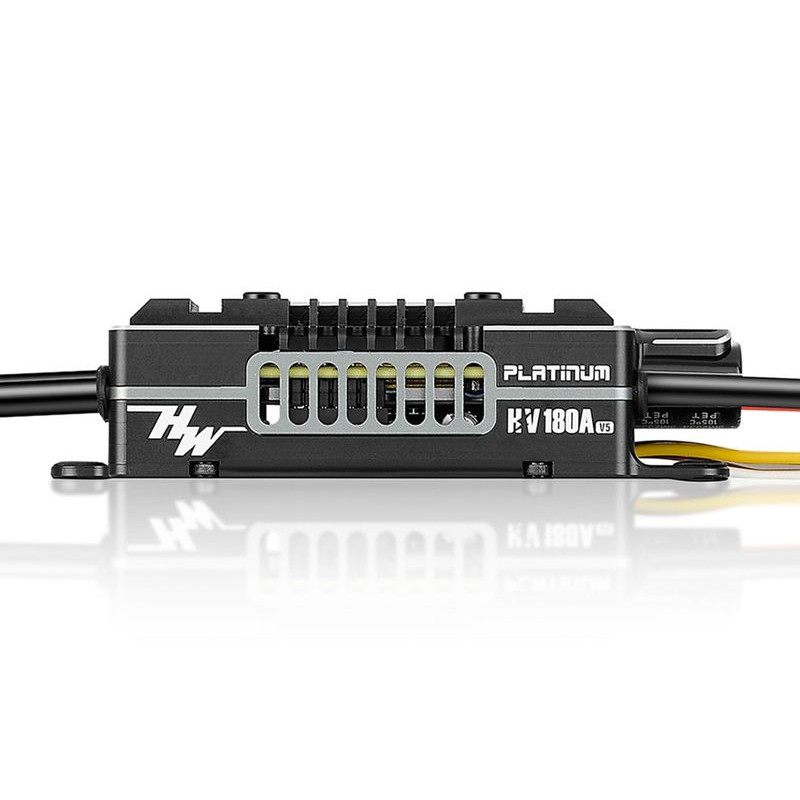

HOBBYWING REGULÁTOR OTÁČEK PLATINUM 180A SBEC V5 ( HW30209103 )

Špičková programovatelná mikroprocesorová řídicí jednotka pro střídavé motory bez snímačů ("bezkartáčové, bezsenzorové"), která využívá možností nejmodernější polovodičové technologie s vynikajícími výkonovými vlastnostmi a rozsáhlými možnostmi programování a nastavení. Používá se k řízení otáček střídavých elektromotorů ve velkých modelech letadel nebo vrtulníků napájených bateriemi LiPo/Li-ion/LiFe. Byl navržen pro vysokou, dlouhodobou nosnost a odolnost, která je vyžadována u výkonných modelů. Pro vrtulníky nabízí pokročilou funkci regulátoru s řadou nastavitelných parametrů regulace konstantních otáček. Je vybaven vysoce výkonným pulzním stabilizátorem napájení BEC s nastavitelným výstupním napětím pro napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavení regulátoru použijte speciální multifunkční LCD programátor Hobbywing nebo OTA programátor s Bluetooth, které se prodávají samostatně.

POPIS A FUNKCE REGULÁTORU

• Vhodný pro většinu leteckých střídavých motorů napájených 6-14S LiPo/Li-ion/LiFe akumulátory.
• Vysoce výkonný mikroprocesor pro přesnou funkci regulátoru (udržování konstantních otáček) a super měkký start
• Speciální mikroprocesorový stabilizátor napájení pro vysokou odolnost proti šumu a snížení rizika ztráty kontroly
• Optimalizovaná technologie řízení DEO (Driving Efficiency Optimisation) výrazně zlepšuje odezvu na plyn a výkonnost řízení výkonového stupně, snižuje teplotu regulátoru.
  Nový přepínatelný regulátor výkonu BEC s regulací výstupního napětí v rozsahu 5-12 V a zatížitelností 10 A trvale / 30 A špičkově
• BEC je izolován od ostatních obvodů regulátoru a dokáže zachovat správnou funkci i v případě, že dojde k vyhoření napájecí desky s MOSFETy regulátoru
• Rozsáhlé možnosti programování s širokou škálou nastavitelných funkcí a parametrů.
  Letové režimy: Letadlo, Vrtulník (lineární plyn), Vrtulník (elfí regulátor), Vrtulník
• Nový řídicí program s nastavitelnými parametry regulátoru P/I zajišťuje vynikající udržování konstantních otáček, zaručuje stabilní otáčky nosného rotoru i při náhlých změnách zatížení
• Záznamník letových dat zaznamenává otáčky, minimální napětí a maximální teplotu během letu
• Funkce "restartování autorotace" umožňuje ručně přerušit autorotaci a rychle restartovat motor, aby se předešlo selhání v důsledku nesprávného řízení modelu
• Nezávislý výstupní port pro signály z tachometru v režimech vrtulníku
• Vyhrazený programovací port pro programování regulátoru nebo nastavení parametrů multifunkčního programovacího modulu LCD PRO nebo modulu Bluetooth OTA
• Podporuje online kontrolu dat, programování regulátoru, aktualizaci firmwaru na PC nebo chytrém telefonu/tabletu (vyžaduje multifunkční programovací modul LCD PRO nebo OTA modul)
• Modul Bluetooth OTA (prodává se samostatně) pro bezdrátové programování regulátoru prostřednictvím chytrého telefonu (iOS nebo Android)
• Řada ochranných funkcí: ochrana při spuštění, tepelná ochrana regulátoru, tepelná ochrana kondenzátoru, ochrana proti přetížení, nadproudová ochrana a ochrana při ztrátě řídicího signálu.

PROGRAMOVATELNÉ FUNKCE

• Letový režim: Umožňuje výběr programů pro letadlo, vrtulník (s lineárním plynem/externím regulátorem), vrtulník (s regulátorem Elf) nebo vrtulník (s regulátorem Store)
• Počet článků LiPo: Regulátor nabízí automatickou detekci počtu článků nebo jeho manuální nastavení
• Způsob odpojení motoru při spuštění napěťové ochrany: Pokud je zvolen režim "Power limit", regulátor postupně sníží výkon na 50 % plného výkonu do 3 sekund od spuštění napěťové ochrany. Pokud je zvolen režim "Tvrdé vypnutí", dojde k okamžitému odpojení motoru
• PCO - napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,8 až 3,8 V/článek
• Napětí BEC: Napětí BEC stabilizátoru napájení je nastavitelné v rozsahu 5,0 až 12,0 V v krocích po 0,1 V
• Doba odezvy: Doba odezvy škrticí klapky je nastavitelná v rozmezí 4-25 v krocích po 1.
  Parametr regulátoru P: Určuje schopnost regulátoru udržovat stabilní otáčky
• Parametr regulátoru I: Určuje dynamickou odezvu regulátoru
• Doba automatického restartu: V režimech vrtulníku (Elf/Store Governor) regulátor vypíná motor, když je otáčky plynu mezi 25 a 40 %. Pokud přidáte plyn nad 40 % v rámci nastavené doby automatického restartu, motor se rychle rozběhne a (v rámci nastavené doby akcelerace při restartu) zrychlí na otáčky odpovídající aktuální hodnotě plynu. Pokud přidáte plyn nad 40 % po uplynutí nastavené doby automatického restartu, regulátor přejde do režimu pozvolného rozběhu
• Doba zrychlení při opětovném spuštění: Nastavitelná v rozmezí 1-3 s v krocích po 0,5 s. Tato funkce určuje dobu potřebnou k opětovnému spuštění motoru a jeho zrychlení na plné otáčky v režimech Helicopter (Elf/Store Governor)
• Brzda: Nastavuje funkci vrtulové brzdy pro modely letadel - vypnuto, normální.
  Intenzita brzdění: Nastavitelná v rozsahu 0-100 % v krocích po 1 % pro režim normálního brzdění
• Čas: Nastavitelný v rozsahu 0-30° v krocích po 1°
• Směr otáčení motoru: ve směru hodinových ručiček/proti směru hodinových ručiček
• DEO Idle: Tuto funkci lze aktivovat nebo deaktivovat v režimech letounu nebo vrtulníku (lineární plyn) pro dosažení lepší linearity odezvy plynu

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozjezdu: Řídicí jednotka měří otáčky motoru během rozběhu. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, považuje to řídicí jednotka za nesprávný start. Pokud jsou v tomto okamžiku otáčky plynu nižší než 15 %, řídicí jednotka se automaticky pokusí motor znovu nastartovat; pokud jsou otáčky plynu vyšší než 15 %, je třeba pro opětovné nastartování motoru zcela sešlápnout plynovou páku
• Tepelná ochrana regulátoru: Pokud teplota regulátoru překročí 120 °C, regulátor postupně sníží výkon, ale nevypne motor úplně. Aby se zajistilo, že motor udrží stanovený výkon a nedojde k nehodě, je maximální omezení výkonu přibližně 50 % plného výkonu. Jakmile teplota regulátoru klesne, regulátor postupně obnoví maximální výkon. Kromě toho nesmí teplota regulátoru při zapnutí překročit 70 °C, jinak nebude možné motor zapnout
• Ztráta signálu plynu: regulátor vypne motor, pokud absence signálu trvá 0,25 s, aby se zabránilo ještě většímu poškození a nebezpečí od rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor se vrátí k normálnímu provozu
• Ochrana proti přetížení: Řídicí jednotka motor vypne nebo automaticky restartuje, pokud jeho zatížení náhle vzroste na velmi vysokou hodnotu. (Možná příčina: zablokování vrtule nebo rotoru)
• Nadproudová ochrana: Řídicí jednotka vypne motor, pokud se proud blíží hodnotě zkratového proudu. Tato ochrana může být aktivována zkratem ve spáleném motoru nebo z jiných důvodů.

Poznámka: Při prvním spuštění regulátoru je třeba nejprve provést kalibraci plynového rozsahu podle návodu. Teprve poté je možné regulátor ovládat a nastavovat další parametry pomocí multifunkčního programátoru LCD PRO nebo modulu OTA s Bluetooth.

Technické údaje:

• Dal modely: Letadlo, vrtulník
• Trvalý proud [A]: 180
• Maximální špičkový proud [A]: 180 260
• Počet článků LiXX: 6 - 14
• Napětí BEC [V]: 5 - 12
• BEC [A]: 10
• Délka [mm]: 100,6
• Šířka [mm]: 45,5
• Výška [mm]: 26,1
• Hmotnost [g]: 250,6
• Směr otáčení: Jednosměrný
• Brzda: Ano
• Vstup pro snímač: Snímač: 1: Ano
• Programovatelný: Ano

*Postupujte podle návodu k použití dodaného s výrobkem.
