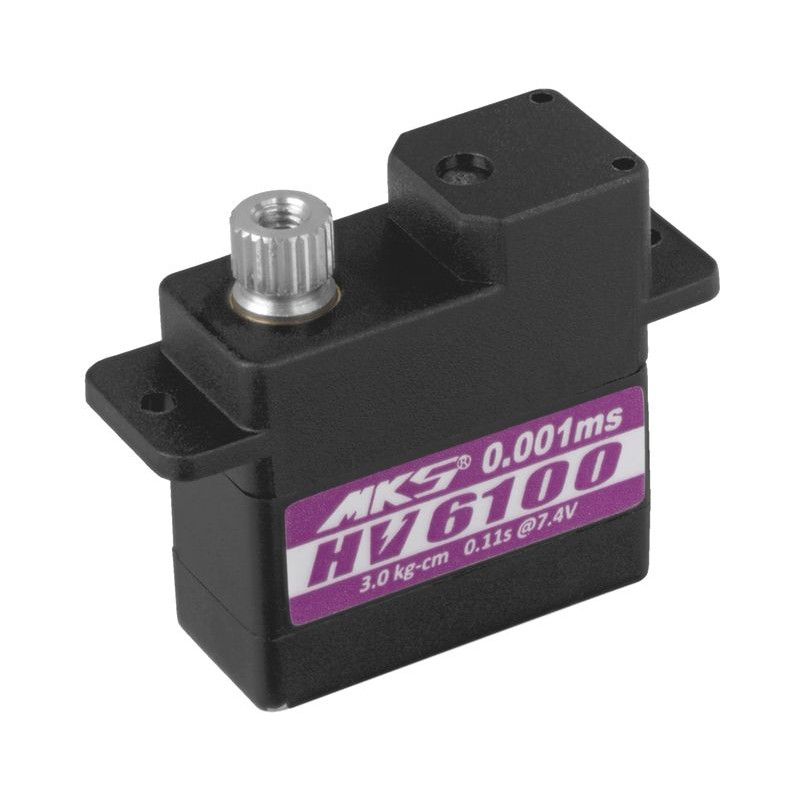

MKS SERWO HV6100 DIGITAL (3,4 kg - 0,10s/60°)

Velmi výkonný a rychlý, programovatelný, tenký digitální mikromotor s kovovými převody a výstupní hřídelí uloženou na dvou jehlových ložiskách a jednom samomazném ložisku. Díky svému 10 mm vysokému plochému pouzdru s nožičkami pro montáž na plocho je vhodný zejména pro ovládání křidélek a klapek v RC vrtulnících, menších větroních a motorových modelech.

Pomocí USB programátoru/rozhraní DSP-1 a obslužného programu na PC lze naprogramovat širokou škálu parametrů serv:

STANDARDNÍ FUNKCE

• Mrtvé pásmo: Šířka mrtvéhopásma určuje velikost změny šířky impulsu řídicího signálu, při které se poloha výstupní hřídele/ páky serva nemění. Výchozí nastavení: MKS = 1 µs nebo 1,1 µs
• Lock (Zámek): Nastavuje chování serva, když nepřijímá řídicí signál - Drží polohu odpovídající poslednímu přijatému signálu / Motor je volný, servo nedrží žádnou polohu.
• Max Duty: Omezuje maximální výkon servomotoru.
• Dolní puls (minimální šířka pulsu): Dolní mez šířky řídicího impulsu a odpovídající hodnota kývání serva bude omezena touto hodnotou.
• Neutrální: Nastavuje šířku řídicích impulzů v neutrální/střední poloze servomotoru.
• Horní šířka pulzu (maximální šířka pulzu): Horní mez šířky řídicích pulzů a odpovídající velikost výkyvu serva bude omezena touto hodnotou.
• Boost (Zvýšení): Výkon motoru při rozjezdu z klidu. Čím vyšší je hodnota, tím větší silou se motor rozběhne.

Technické údaje: V případě, že se jedná o motor, který se rozbíhá, je nutné, aby byl motor v provozu:

• Krouticí moment při 6,0 V - 2,6 kg
• Točivý moment při napětí 7,4 V - 3,0 kg
• Točivý moment při napětí 8,2 V - 3,4 kg
• Rychlost při 6,0 V - 0,14 s / 60 stupňů
• Rychlost při 7,4 V - 0,11 s / 60 stupňů
• Rychlost při napětí 8,2 V - 0,10 s / 60 stupňů
• Šířka řídicího impulsu: 1520 µs
• Rychlost opakování: 333 Hz
• Kuličková ložiska:
• Ozubená kola (pastorky): kovová

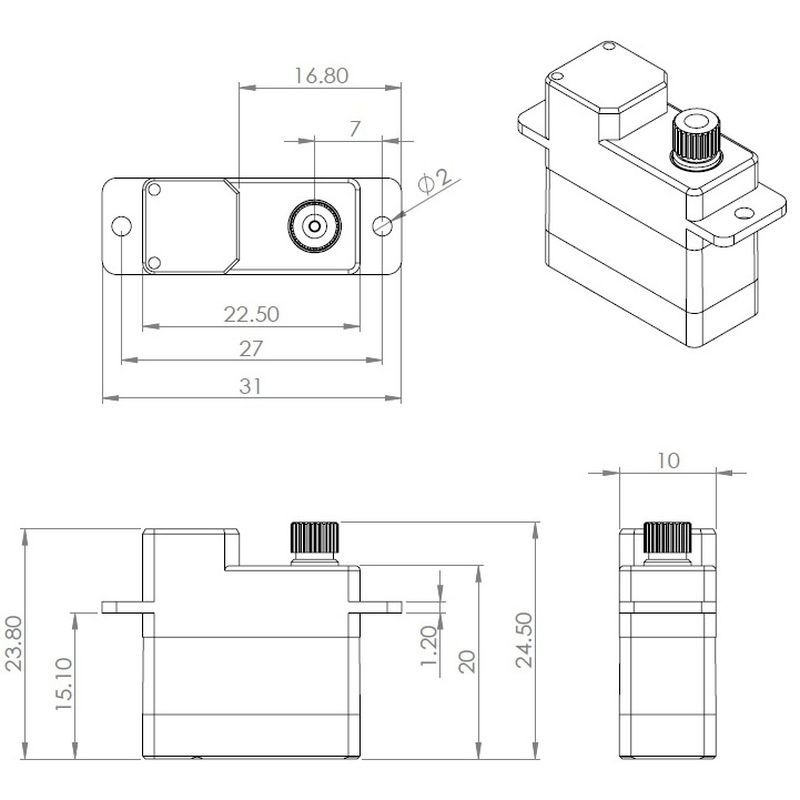

• Rozměry (délka x šířka x výška): 22,5 x 10 x 23,8 mm
• Hmotnost: 10 g
• Typ motoru: bezjádrový

*Dodržujte návod k použití přiložený k výrobku
