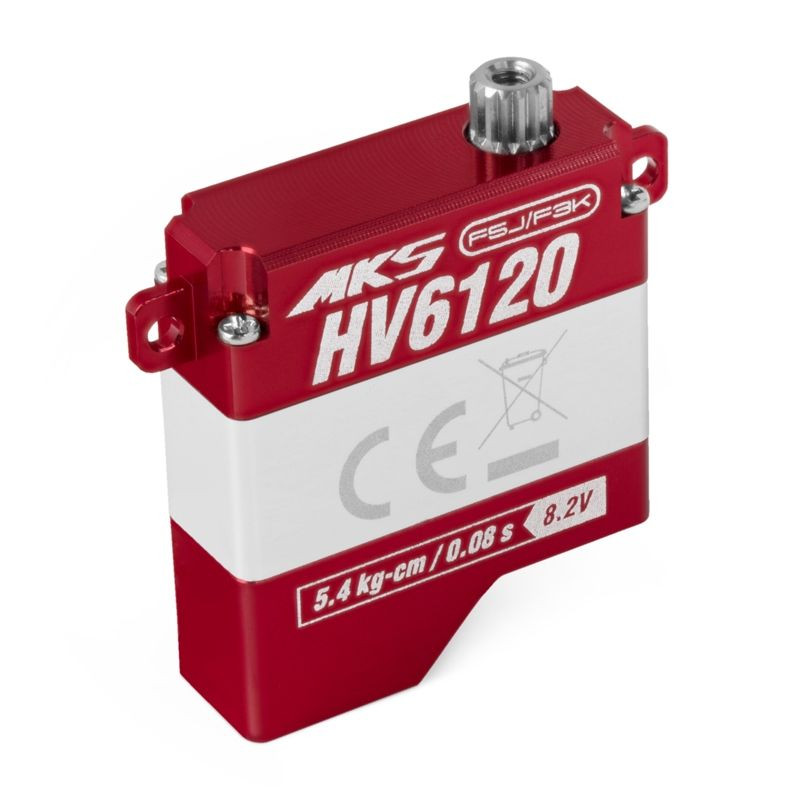

MKS SERWO HV6120 DIGITAL (5,4 kg - 0,08s/60°)

Velmi výkonný a rychlý programovatelný tenký digitální mikromotor s titanovými převody a výstupní hřídelí uloženou na dvou kuličkových ložiscích. Díky přesným převodům s minimální vůlí a plochému pouzdru o výšce 8 mm je tato jednotka vhodná zejména pro ovládání křidélek a klapek v RC větroních F3K, lehkých větroních (F5J apod.) a motorových modelech s tenkými profily křídel. Pro zajištění výborného chlazení i při velkém zatížení je servo uloženo v hliníkovém pouzdře s nožičkami pro montáž na plocho.

Širokou škálu parametrů serva lze programovat pomocí USB programátoru/rozhraní DSP-1 a obslužného programu na PC:

STANDARDNÍ FUNKCE

• Mrtvá zóna: Šířka mrtvé zóny určuje velikost změny šířky impulsu řídicího signálu, při které se poloha výstupního hřídele/ páky serva nemění. Výchozí nastavení: MKS = 1 µs nebo 1,1 µs
• Blokování: Nastavuje chování serva v případě, že nepřijímá řídicí signál - Drží polohu odpovídající poslednímu přijatému signálu / Motor je volný, servo nedrží žádnou polohu.
• Max Duty: Omezuje maximální výkon servomotoru.
• Dolní puls (minimální šířka pulsu): Dolní mez šířky řídicího impulsu a odpovídající hodnota kývání serva bude omezena touto hodnotou.
• Neutral (Neutrální): Nastavuje šířku řídicích impulzů v neutrální/středové poloze servomotoru.
• Horní puls (maximální šířka pulsu): Horní mez šířky řídicích pulzů a odpovídající velikost výkyvu serva bude omezena touto hodnotou.
• Boost: Výkon motoru při rozjezdu z klidu. Čím vyšší je hodnota, tím větší silou se motor rozběhne.

Technické údaje: V případě, že se jedná o motor, který se rozbíhá, je nutné, aby byl motor v provozu:

• Krouticí moment při 3,7 V - 2,54 kg
• Točivý moment při napětí 4,8 V - 3,3 kg
• Točivý moment při napětí 6,0 V - 4,1 kg
• Točivý moment při 7,4 V - 5 kg
• Točivý moment při napětí 8,2 V - 5,4 kg
• Rychlost při 3,7 V - 0,18 s / 60 stupňů
• Rychlost při 4,8 V - 0,14 s / 60 stupňů
• Rychlost při 6,0 V - 0,11 s / 60 stupňů
• Rychlost při 7,4 V - 0,089 s / 60 stupňů
• Rychlost při napětí 8,2 V - 0,08 s / 60 stupňů
• Šířka řídicího impulzu: 1520 µs
• Rychlost opakování: 333 Hz
• Kuličková ložiska: x2
• Ozubená kola (pastorky): kovová

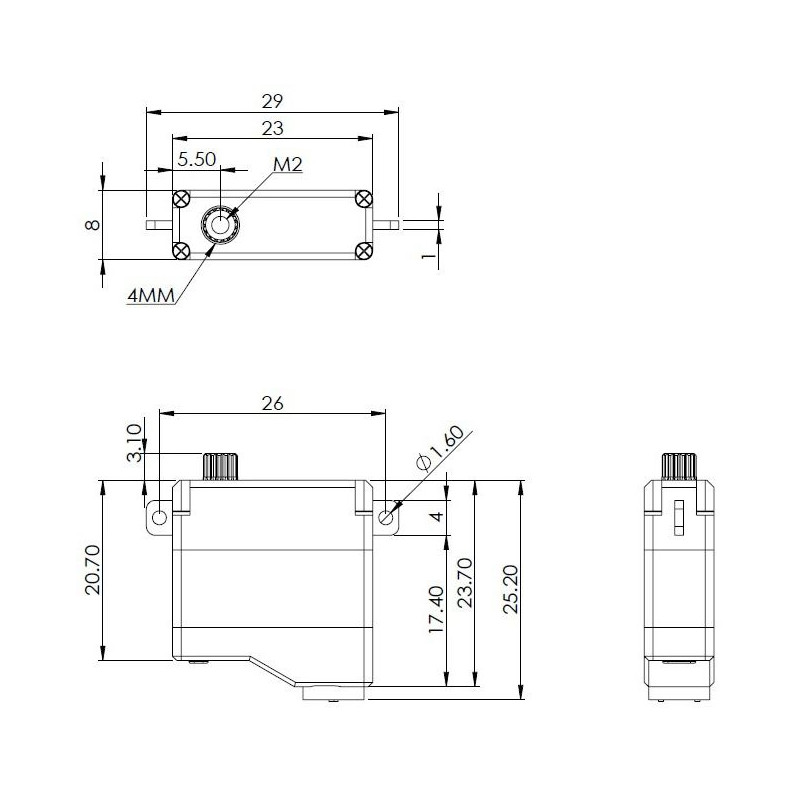

• Rozměry (délka x šířka x výška): 23 x 8 x 25,2
• Hmotnost: 11 g
• Typ motoru: bezjádrový

*Dodržujte návod k použití přiložený k výrobku
