DUALSKÁ REGULACE NAPĚTÍ VR PRO DUO (LINEÁRNÍ)

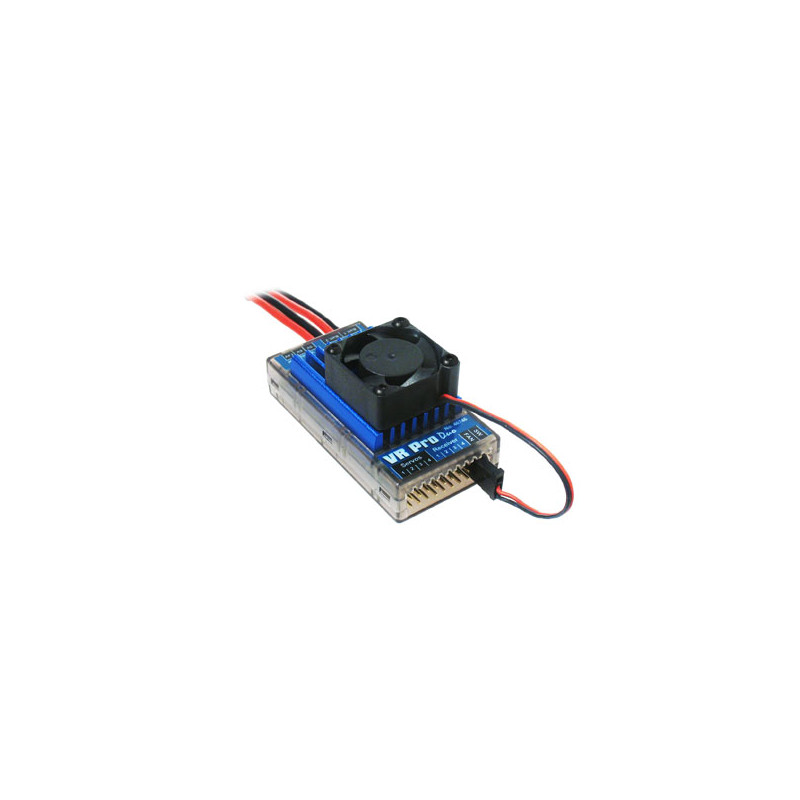

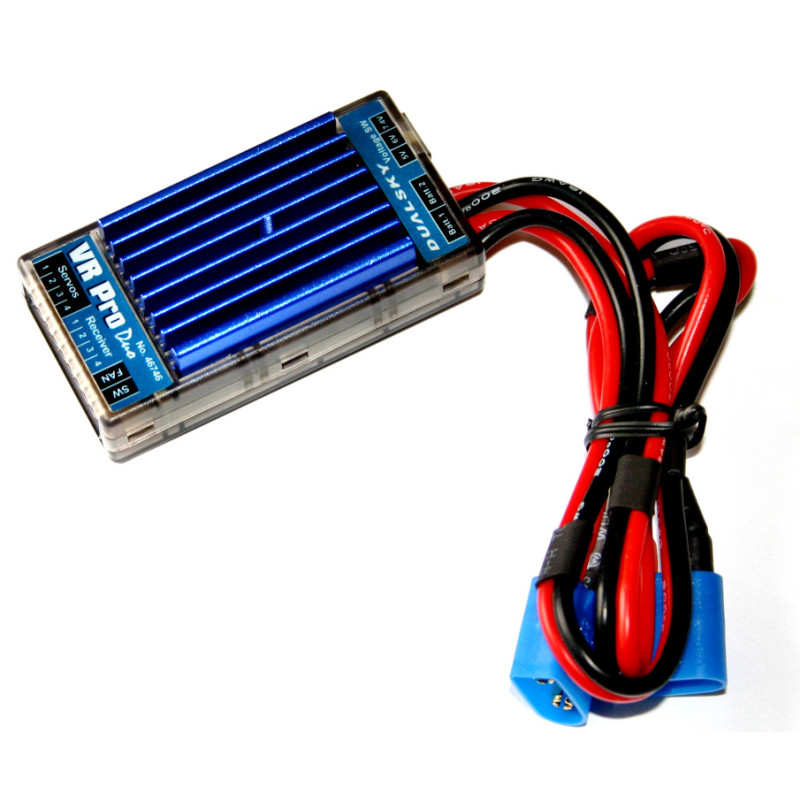

Vysoce výkonný lineární regulátor (BEC) určený zejména pro modely se spalovacími motory o hmotnosti do 13 kg a benzinové motory do 120 cm3. Tento regulátor zvládne až 10 digitálních serv, každé s krouticím momentem 30 kg. Regulátor má dva samostatné vstupy pro použití dvou 2S Li-pol akumulátorů s automatickým přepínáním mezi vstupy a vyrovnáváním napětí obou akumulátorů. Samozřejmě je možné pracovat pouze na jeden napájecí balíček. Na výstupní straně má 4 stabilizované proudové výstupy. Místo standardního spínače má prvotřídní spínač FSS-3 (fail safe switch). Vypínač má podsvícený číselník LED, který signalizuje, že je zařízení zapnuto. Konstrukce regulátoru s použitím spínače FSS-3, použitá řešení, velmi dobré chlazení v podobě chladiče (s možností instalace volitelného chladiče) zajišťují bezporuchový provoz. Porucha spínače FSS-3, měřičů napětí, spínače výstupního napětí nezpůsobí vypnutí jednotky. Porucha přepínače výstupního napětí má za následek nastavení výstupního napětí 5 V.

Tento regulátor připojený k 5,3-8,4V (max. 10V) napájecím zdrojům snižuje a stabilizuje napětí na 5V, 6V nebo 7,4V (podle vaší volby), které lze použít pro napájení přijímače, serv, gyroskopu atd. v případě, že nemáte BEC a nechcete další 4,8V nebo 6V zdroj a když je BEC integrovaný (vestavěný) s regulátorem otáček příliš slabý na to, aby zvládl proud více serv a dalších komponent.

V případě spalovacích modelů jej lze použít jako redukci napětí při použití li-ion nebo li-pol 2S balíčků. Zřejmou výhodou je velká kapacita takového balíčku a nízká hmotnost (li-pol).

Regulátor VR PRO Duo se vyznačuje stabilní úrovní napětí na výstupu, vysokou proudovou kapacitou až 15 A a žádným elektromagnetickým rušením.

Lišta vstupních a výstupních portů v rovině regulátoru umožňuje pohodlné vedení kabelů a zmenšení potřebného prostoru. Výstupní část regulátoru je založena na dvou výkonových tranzistorech MosFET. MCU regulátoru přesně řídí stav a napětí spínače FSS-3. Nízké vnitřní ztráty maximalizují kapacitu napájecího bloku, zejména v režimu HV.

Regulátor VR Pro Duo má vestavěný dvojitý tříbarevný měřič napětí zvlášť pro každou napájecí sadu.

Palubní montáž regulátoru je provedena technologií SMT, vstupní a výstupní porty jsou osazeny vysoce kvalitními tantalovými kondenzátory a pro 100% jistotu kvality zboží jsou všechny regulátory před opuštěním výrobního závodu důkladně kontrolovány.

Regulátor má na levé straně čtyři proudové zásuvky, do kterých se pomocí speciálních adaptérů připojují akumulátory (výrobce doporučuje Dualsky 2S 25C packy), čtyři stabilizované proudové výstupy, čtyři konektory pro připojení k přijímači, port pro ventilátor (volitelný) a port pro spínač (volitelný).

Technické údaje: V balení je k dispozici 2,5 m dlouhá baterie s kapacitou 1,5 l:

• vstupní napětí: 2,5 V: 5.3V-8,4V (maximálně 10V)
• proudový výkon: 0-10 A
• výstupní napětí nastavitelné přepínačem: 5V, 6V, 7,4V

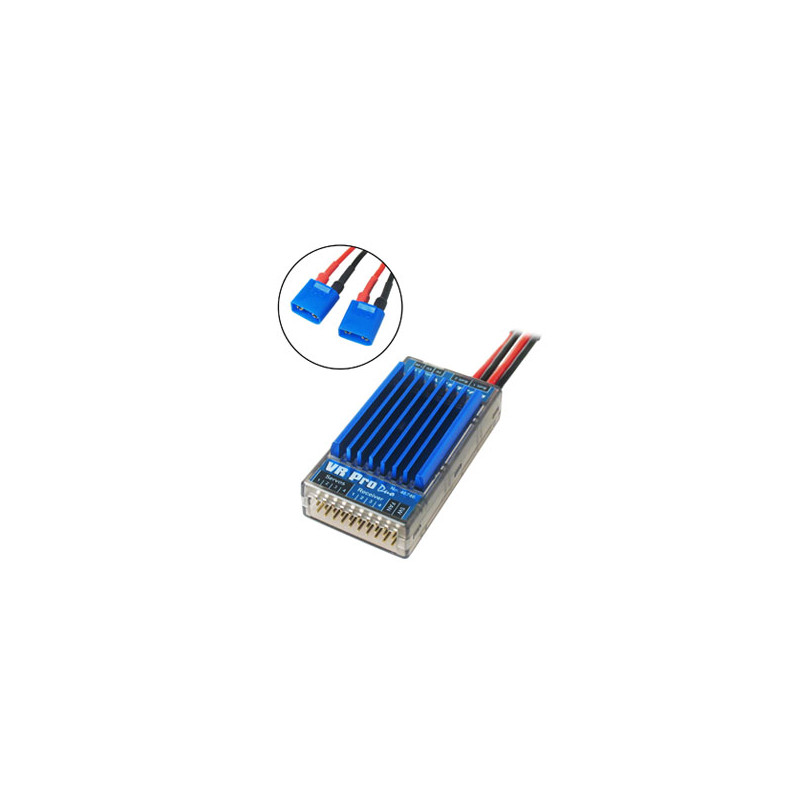

• napájecí kabely jsou vybaveny konektory XT60
• rozměry: 63x32x18 mm (DxŠxV)
• hmotnost: 62 g (hmotnost včetně dvou napájecích adaptérů)

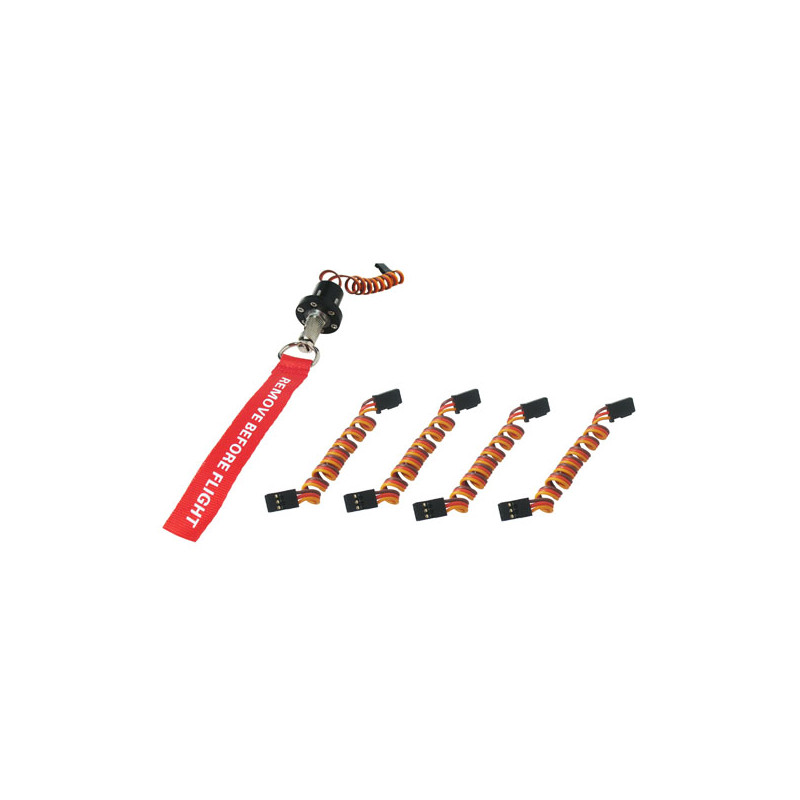

• součástí dodávky je bezpečnostní spínač Fail Safe Switch 3
• vestavěný dvojitý mini indikátor napětí na 3 LED diodách, které indikují úroveň vstupního napětí pro každou sadu

POZOR! po ukončení letů odpojte regulátor od napájení, protože v nečinnosti odebírá malé množství proudu

*Postupujte podle pokynů přiložených k výrobku.
