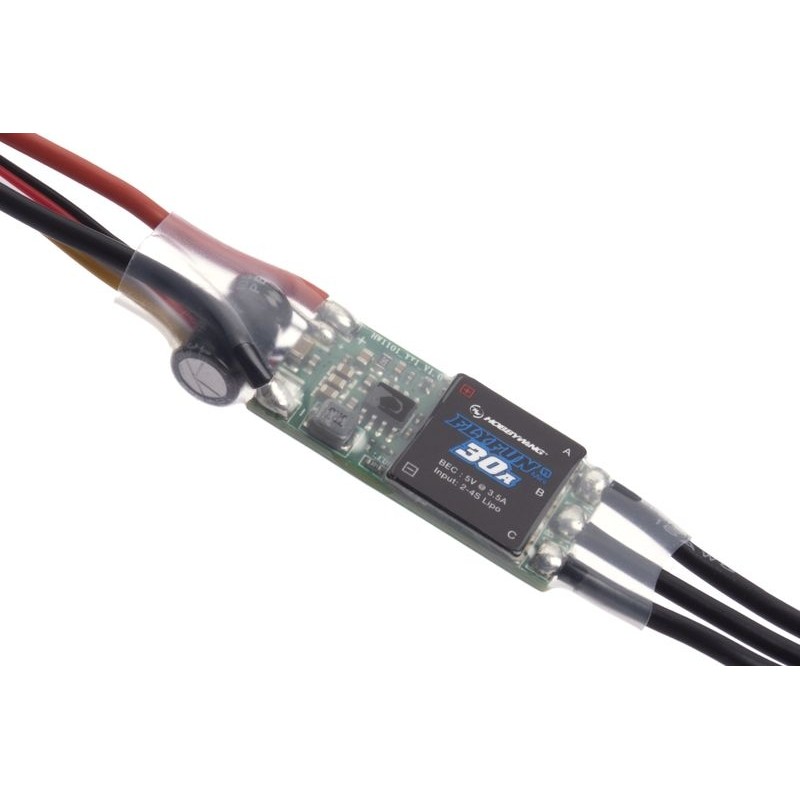

HOBBYWING REG. ROTATION FLYFUN 30A - V5mini (HW30202307)

Regulátor otáček Hobbywing pro modely letadel.
Nová generace programovatelných mikroprocesorových regulátorů pro střídavé motory bez snímačů ("brushless, sensorless") pro velké rekreační a sportovní modely letadel napájené Li-poly / Li-ion / Li-Fe akumulátory. Oproti předchozím generacím regulátorů FLYFUN byly rozšířeny možnosti programování o řadu funkcí, které se osvědčily u špičkových regulátorů řady Platinum. Konstrukce regulátoru zohledňuje vysoké zatížení a odolnost vyžadovanou u velkých modelů. Regulátor je vybaven výkonným pulzním stabilizátorem BEC s volitelným výstupním napětím, který zajišťuje napájení přijímače a serv (normálních a HV) z napájecího akumulátoru. Ke snadnému a rychlému programování regulátoru slouží speciální programovací LED karta od firmy Hobbywing, která je k dostání v našem obchodě (HOBBYWING GENERAL LED PROGRAM CARD - HW30501003).

POPIS A VLASTNOSTI KONTROLÉRU

• Řídicí jednotka je vybavena vysoce výkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 72 MHz; je kompatibilní s většinou střídavých motorů.
• Vhodný pro většinu letadel se střídavými motory napájenými 2-4S LiPo / Li-ion / LiFe akumulátory.

• Speciální stabilizátor napájení mikroprocesoru pro vysokou odolnost proti šumu a snížení rizika ztráty řízení.

• Technologie řízení DEO (Driving Efficiency Optimisation) výrazně zlepšuje odezvu na plyn a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.

• Režimy normálního / měkkého / velmi měkkého vzletu jsou vhodné pro běžné vrtulové letouny i modely s dmychadly.

• Snadné programování a nastavení pomocí vysílače Hobbywing LED nebo programovací karty.

• Speciální programovací kabel pro připojení regulátoru k LED programovací kartě umožňuje uživateli programovat regulátor kdykoli a kdekoli (podrobnosti viz manuál k LED programovací kartě Hobbywing).

• Režimy normálního / proporcionálního / zpětného brzdění (zejména režim zpětného brzdění) mohou účinně zkrátit dolet po přistání.

• Řada ochranných funkcí: ochrana proti spuštění, tepelná ochrana regulátoru, tepelná ochrana kondenzátoru, ochrana proti přetížení, nadproudová ochrana, ochrana proti nesprávnému napájecímu napětí a ochrana proti ztrátě řídicího signálu účinně prodlužuje životnost regulátoru.

• Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídicímu signálu z RC soupravy.


PROGRAMOVATELNÉ FUNKCE

• Typ brzdy: vypnutá brzda, normální brzda (se 7stupňovým nastavením intenzity brzdění), proporcionální brzda (řízená plynem: 0-20 % zdvihu plynového pedálu odpovídá 100-0 % brzdění, 20-100 % zdvihu plynu odpovídá 0-100 % plynu), reverzní chod (umožňuje aktivovat reverzní chod motoru jiným kanálem pomocí přepínače).

• Brzdný výkon: Intenzitu brzdění lze nastavit od úrovně 1 do úrovně 7 v režimu "normálního brzdění".

• Způsob vypnutí motoru: Měkké vypnutí: Řídicí jednotka postupně snižuje výkon na 50 % plného výkonu do 3 sekund od aktivace napěťové ochrany. Tvrdé vypnutí: Motor se vypne okamžitě.

• Počet článků LiPo: Doporučujeme ručně nastavit funkci 100% spolehlivé napěťové ochrany. Pokud je zvolena automatická detekce, regulátor automaticky vypočítá počet článků připojeného akumulátoru podle pravidla "3,7 V na článek".

• Napěťová ochrana: Prahovou úroveň napěťové ochrany lze nastavit v rozmezí 2,8 až 3,8 V / článek; ochranu lze také zcela vypnout.

• Napětí BEC: Napětí BEC stabilizátoru napájení je nastavitelné na 5,2 V, 6,0 V nebo 7,4 V.

• Spouštění: Normální start (okamžitý start), Měkký start (pomalý start pro motory s velkými vrtulemi, převodovkami nebo menšími dmychadly), Velmi měkký start (s velmi pomalým startem pro motory s velkými vrtulemi, převodovkami nebo dmychadly od 90 mm).

• Časování: nastavitelné v rozsahu 0-30°.

• Směr otáčení: ve směru hodinových ručiček / proti směru hodinových ručiček.

• Volnoběžka DEO: tuto funkci lze aktivovat nebo deaktivovat; může vést k lepší linearitě nebo plynulejší odezvě plynu.


OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při spuštění: Regulátor měří otáčky motoru při rozběhu. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, vyhodnotí to regulátor jako nesprávný start. Pokud je v tomto okamžiku škrticí klapka menší než 15 %, regulátor se automaticky pokusí motor znovu nastartovat; pokud je škrticí klapka větší než 15 %, stáhne ji celou zpět, aby motor znovu nastartoval.
• Tepelná ochrana regulátoru: Pokud teplota regulátoru překročí 110 °C, motor "ochabne", což znamená, že tepelná ochrana se spustila. Pokud v tomto okamžiku stáhnete páčku plynu pod 60 %, "zastavení" zmizí a regulátor bude dodávat výkon odpovídající poloze plynu. Pokud posunete škrtící klapku nad 60 %, "stall" se znovu objeví. Teplota regulátoru při spouštění nesmí překročit 70 °C, jinak nebude možné motor spustit.

• Ochrana proti ztrátě plynu: Řídicí jednotka okamžitě vypne motor, pokud chybí signál po dobu 0,25 s, aby se zabránilo ještě většímu poškození a nebezpečí způsobenému rychle se otáčejícím rotorem nebo vrtulí. Po přijetí normálního signálu se regulátor vrátí k normálnímu provozu.

• Ochrana proti přetížení: Řídicí jednotka motor vypne nebo automaticky restartuje, pokud jeho zatížení náhle vzroste na velmi vysokou hodnotu.

• Nadproudová ochrana: Řídicí jednotka okamžitě vypne motor, pokud špičkový odběr proudu překročí maximální přípustnou hodnotu; poté obnoví normální provoz. Pokud odběr proudu stále překračuje maximální přípustnou hodnotu, motor se zcela vypne.


Poznámka: Při prvním zapnutí regulátoru je třeba nejprve provést kalibraci plynového rozsahu podle návodu. Teprve poté lze regulátor používat a nastavovat další parametry pomocí vysílače nebo programovací karty LED.

Technické údaje: V případě, že je regulátor v provozu, je třeba jej uvést do provozu:

• Stejnosměrný proud [A]: 30

• Max. špičkový (okamžitý) proud [A]: 45

• Napájení :LiXX 2 - 4 články

• Napětí BEC [V]: 5,2

• Proud BEC [A]: 3,5

• Délka [mm]: 37

• Šířka [mm]: 37 mm: 17

• Výška [mm]: 5

• Hmotnost [g]: 23


*Postupujte podle návodu k použití přiloženého k výrobku.
